Ця фото інструкція буде корисна при роботі з принтерами та БФП
Brother HL-L2360, HL-L2365, DCP-L2500, DCP-L2520, L2540, L2560,
MFC-L2700, MFC-L2720, MFC-L2740.
Тонер-картридж TN та драм-картридж (фотобарабан) DR-2335 в перерахованих принтерах Brother - роздільні. Обидва картриджа витягуються з принтера як єдиний блок. Потрібно натиснути на зелений важіль в лівому нижньому кутку Блоку, щоб витягти тонер-картридж (тубу) із драм-картриджа (фотобарабана).
На "стартовому" тонер-картриджі немає відміток моделі, тому його часто називають DR-2335, хоча це не правильно. Якщо ви купите новий картридж для принтерів серії L2300, L2500, L2700, то на новому картриджі обов'язково буде відмітка TN-2335 або TN-2375 - в залежності від ресурсу картриджа. TN2335 - картридж стандартного ресурсу на 1200 сторінок, TN2375 - картридж збільшеного ресурсу на 2600 сторінок друку. Відмітка TN означає TONER, тобто тонерний картридж. Відмітка DR означає DRUM, тобто барабан - фотобарабан.
На фото нижче зображений "стартовий" тонер-картридж TN-2335 з драм-картриджем DR-2335 - в зборі:
Драм-картридж містить фотоциліндр і вал переносу Transfer Roller, що підлягають зносу і періодичній заміні / профілактиці / відновленню / Remanufacturing. Ось так виглядає драм-картридж без тонер-картриджа:
Заявлений виробником ресурс життя блоку барабана DR-2335 - 12000 сторінок друку. При якісному обслуговуванні і профілактиці, термін життя блоку барабана на одному фотоциліндрі може збільшитися вдвічі. Але, рано чи пізно, фотоциліндр і вал подачі тонеру доведеться замінити. Ми продемонструємо найбільш ретельний варіант ремонту / профілактики блоку барабана DR-2335.

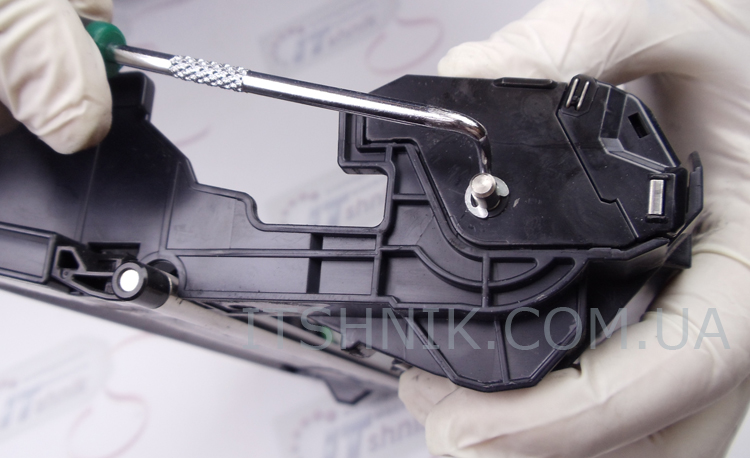

Розборка блоку барабана починається з вилучення осі фотоциліндра. Ось фотоциліндра фіксується Е-образними шайбами з обох кінців. Звільняємо шайбу з боку, протилежного шестірні барабана. Кільце стопорне (Е-шайба) дуже дрібне, його легко загубити як при вилученні, так і при установці. Якщо його втратите - не турбуйтеся, в нашому інтернет-магазині можна купити нове)
Тепер витягаємо вісь фотоциліндра в протилежному від знятої шайби напрямку. Зауважте, в цьому випадку другу шайбу знімати не потрібно.
Тепер можна зняти Коронатор (на ньому кріпиться нитка коротрону), розташований над фотоциліндром:
А потім і сам фотоциліндр Brother L2300 / L2500 / L2700:
Під барабаном розташований ролик / вал переносу тонера Transfer Roller. Його теж витягаємо з посадкового місця, підштовхуючи пальцем назовні з боку шестерні приводу (права сторона валу). Разом з роликом перенесення з лівого його кінця може випасти половинчаста втулка. Залишати її в корпусі або витягувати разом з валом - не важливо. Важливо просто не загубити її.
Найчастіше при ремонті, відновленні фотобарабана Brother DR2335 буває достатньо замінити фотовал, очистити від забруднень ролик переносу і сітку коронатора. Нитку коротрона теж завжди очищаємо перед встановленням блоку в принтер.
Коронаторну сітку можна почистити ватною паличкою, змоченою ізопропіловим спиртом. Акуратно, без зайвого тиску, чистимо сітку по всій довжині, від краю до краю. Дротяна сітка дуже гостра, працювати з нею потрібно обережно. Візуально стане помітно, як вона світлішає, очищаючись від забруднення. Стежимо, щоб на сітці не залишалися волокна від вати. І хоча коронатор буде очищений тільки з зовнішньої сторони, зазвичай цього буває достатньо для повноцінної роботи драм-картриджа.
Однак, якщо оптичний блок вже пройшов кілька регенерацій, якщо принтер не усуває помилку «Drum Error», «помилка фотобарабана», «помилка Drum» - значить настав час більш ретельної розборки і профілактики відсіку коронатора. Весь накопичений бруд, пил, частинки тонеру - впливає на фізичні властивості екрану коротрона і потребує більш ретельного очищення.
НЕ рекомендуємо виконувати дану процедуру не підготовленою користувачам!
Усередині коронатора розташована нитка (дріт / струна) коротрону. Якщо її пошкодити, то весь блок фотобарабана прийде в непридатність. Нитка коротрону для Brother - товар не самий доступний. Якщо її і можна купити, то, швидше за все, на торгових майданчиках Китаю. А якщо ближче, то не факт, що сумісність з принтерами Brother L2300, L2360, L2500, L2520, L2540, L2560, L2700, L2740 буде дотримана. Швидше за все в продажу виявиться дріт коротрона для Canon, Ricoh, але не для Brother L2300, L2500, L2700. Тому, швидше за все, доведеться купити новий драм-картридж.
Загалом, ми вас попередили.
Приступимо.
Для того, щоб дістатися до внутрішньої сторони сітки, потрібно буде зняти коронатор з корпусу. Для цього відгинаємо фіксатори в 4-х місцях в самому корпусі:
І знімаємо бокову пластикову заглушку, в якої теж є кліпси-фіксатори. Одну кліпсу (вказана на фото нижче) вдавлюємо, звільняючи заглушку з одного боку. Плоским шліцом викрутки допомагаємо заглушці відокремитися від корпусу. Друга кліпса утримує заглушку зсередини.

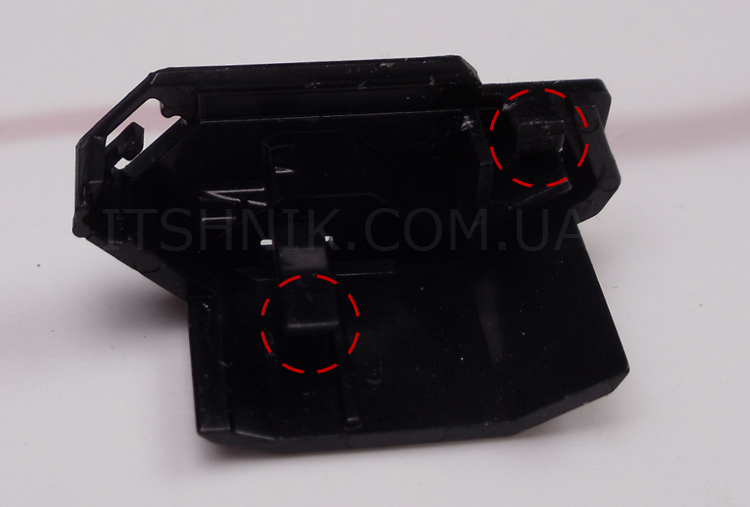

Власне вид цієї заглушки зсередини:

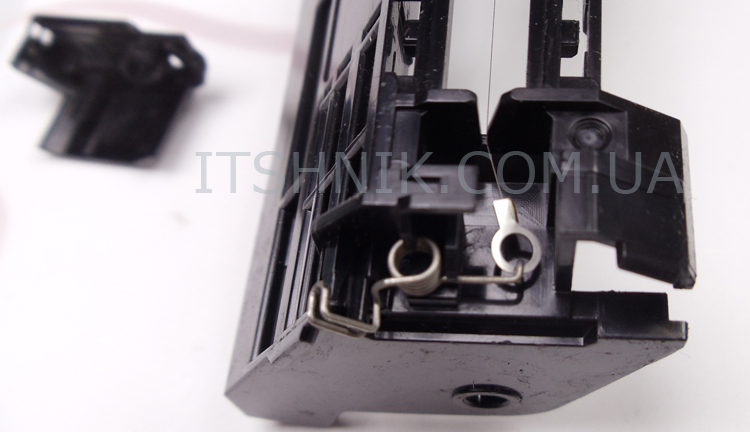

Під заглушкою ховається пружина кріплення нитки коротрона:

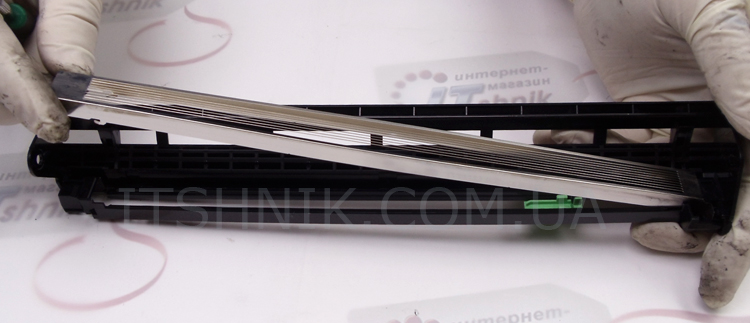

Тепер можна зняти коронатор із корпусу:

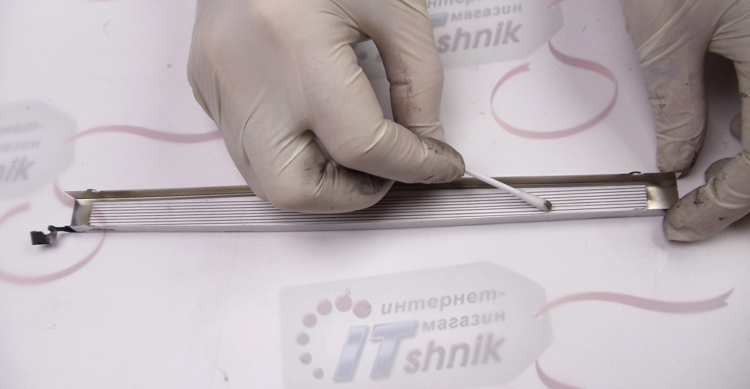

Нагадуємо, що з сіткою коронатора і ниткою коротрона потрібно поводитися дуже дбайливо. Нитка коротрона залишається в корпусі, а сітку коронатора можна очистити ізопропілом зсередини по всій довжині. Ретельно чистимо сітку, до тих пір, поки ватяна паличка не буде залишатися чистою.
Ще раз звертаємо вашу увагу - так ретельно чистити коронатор потрібно не завжди! Якщо картридж заправлявся правильно, з дотриманням норм заправки картриджів Brother, якщо нитку коротрона не забували чистити і поролон каретки не схуд, якщо при друці немає непереборних дефектів і принтер не зависає з "помилкою фотобарабана", то розбирати зайвий раз корпус коронатора немає потреби!

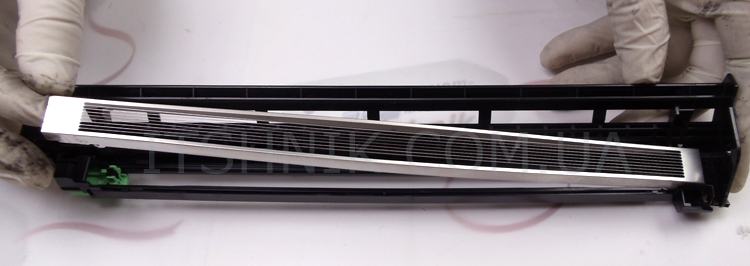

Отже. Чисту сітку акуратно повертаємо на місце.

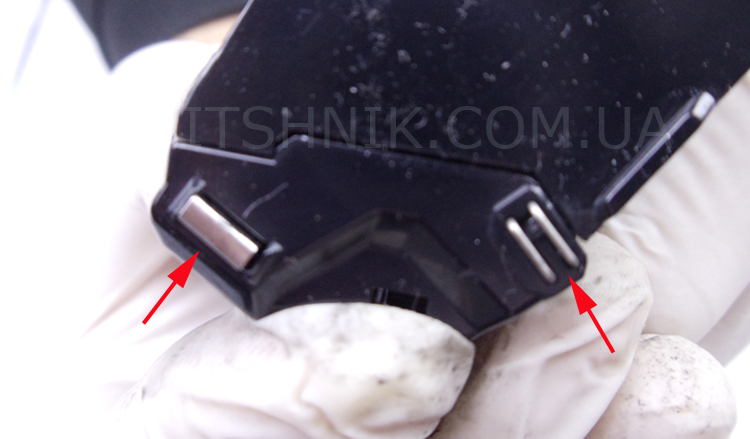

Бокову кришку встановлюємо до «клацання». Перевіряємо, щоб контакти були видно, щоб вони не були «втоплені»:
Фіксуємо сітку в потрібних місцях:
І повертаємося до решти запчастин.

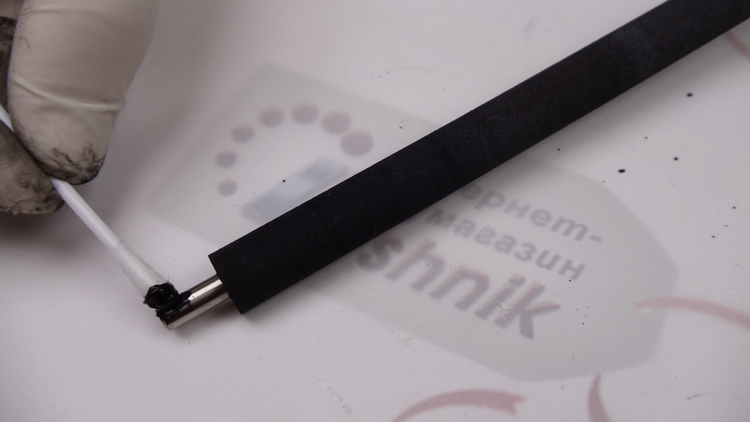

Вал переносу можна очистити стисненим повітрям або тонерним вакуумним пилососом. Очищаючі рідини краще не застосовувати. Перед установкою валу Transfer Roller до свого посадочного місця можна змастити струмопровідним мастилом лівий кінець ролика (цим кінцем ролик буде встановлений в половинчасту втулку).
Очищений (при необхідності - новий) ролик переносу повертаємо в посадочне місце, фіксуємо вал «до клацання».
При установці нового фотоциліндра L2360, L2540, L2740 спочатку направляємо його в посадочне місце стороною з шестернями, а потім іншим боком, трохи вдавивши пружину всередину (інакше фотоциліндр не поміститься в корпус):

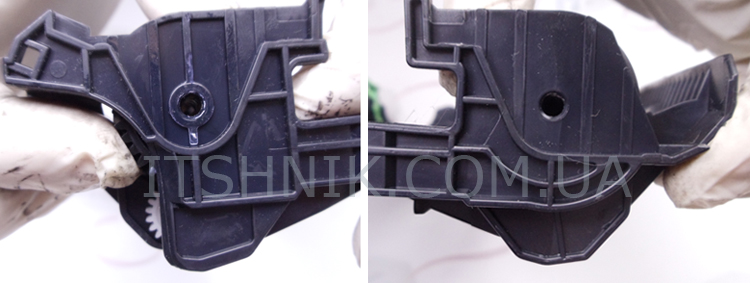

Встановлюючи фотоциліндр, строго поєднуємо з двох сторін отвори фотоциліндра з отворами виходу осі кріплення:
Потім встановлюємо зверху коронатор в зборі і також поєднуємо його отворами ззовні:
Ось фотобарабана встановлюємо з боку шестерні фотоциліндра. Усередині фотоциліндра розташована контактна група, приблизно в 4-5 см від шестерні. Встановлювати вісь потрібно акуратно, щоб не погнути контактну групу. У передбачуваному місці контакту осі з фотоциліндром бажано нанести невелику кількість струмопровідного мастила.

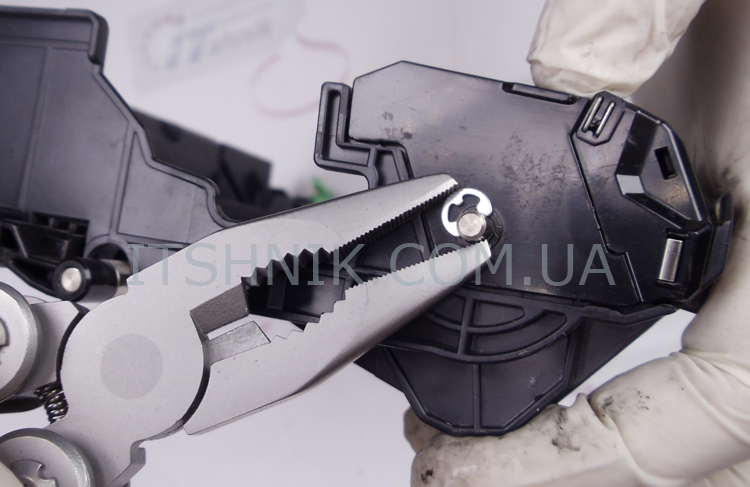

Акуратно встановлюємо вісь, поки вона не вийде з протилежного боку. Не забуваємо зафіксувати вісь E-образною шайбою:
Блок фотобарабана зібраний. Обов'язково перед установкою блоку в принтер очищаємо нитку коротрона за допомогою зеленої каретки і повертаємо каретку в стартове положення.
Готово.
Ремонт / відновлення / регенерацію / Remanufacturing фотобарабану Brother DR-2335 на цьому завершено.
Інструкцію опубліковано 20.11.2020
