Ця інструкція присвячується заправці однотипних картриджів сімейства Canon i-SENSYS LBP-7200 та Hewlett-Packard Color LaserJet CP2025.
Це картриджі Canon 718 (Cyan, Magenta, Yellow і Black) та картриджі HP CC530A Black, CC531A Cyan, CC532A Yellow і CC533A Magenta.
Середній показник ресурсу нових картриджів - 2800 сторінок для кольорових та 3400 сторінок для чорного картриджа. Ресурс стартових картриджів не перевищує 1200 сторінок друку для будь-якого кольору.
Стартові картриджі відрізняються від опціональних (нових, які продаються окремо від принтера) розміром тонерного відсіку і розміром бункера для відпрацьованого тонера. Враховуючи фізичні параметри стартових картриджів, їх не можна заправити на більший ресурс, ніж 1200 сторінок.
Нижче наведені фото наочно демонструють відмінності між новим і стартовим картриджем. Відсік для відпрацьованого тонера урізаний вдвічі:
Тонерний відсік стартового картриджа теж урізаний:
Розрахунок тонера для заправки нових картриджів: для чорного картриджа потрібно 100 грам тонера SCC з маркуванням HP2025-100B-KOS, для синього і жовтого картриджа - по 80 грам тонера HP2025-80B-COS та HP2025-80B-YOS відповідно, для пурпурного картриджа 85 грам тонера HP2025-85B-MAOS.
Для заправки стартових картриджів ідеально підійде тонер серії HP CP1515: чорний тонер 55 грам HP1515-55B-K; жовтий, синій і пурпурний тонер фасовки 40 грам - HP1515-40B-Y, HP1515-40B-C, HP1515-40B-MA відповідно.

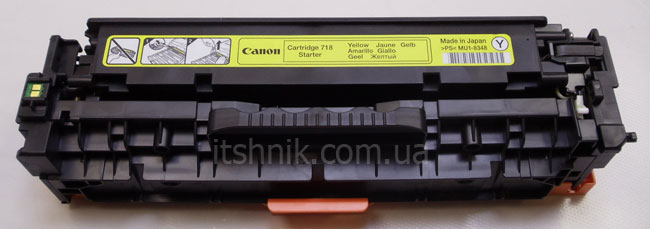

В нашій інструкції використано жовтий картридж Canon 718 Yellow. Картриджі для Hewlett-Packard Color LaserJet CP2025, CM2320 заправляються абсолютно аналогічно.
Отже, почнемо.
Знімаємо бокову кришку з чіпом, попередньо відкрутивши два шурупа:

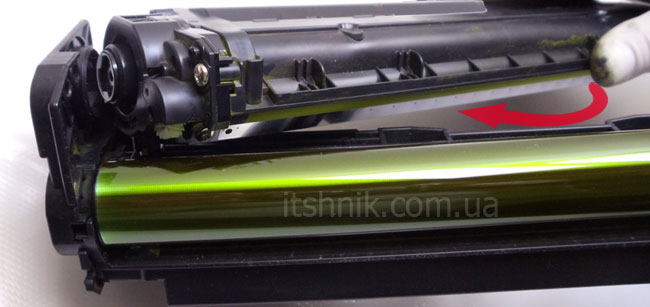

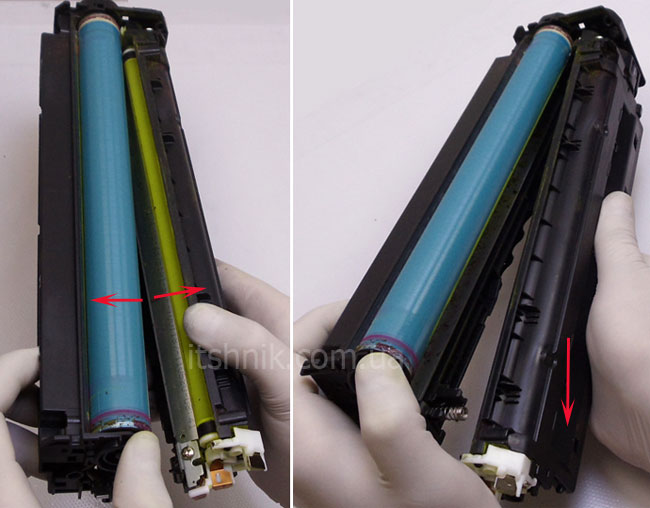

Розділяємо картридж на дві половини, не знімаючи протилежну бокову кришку (це прискорить процес розборки та зборки картриджа). Спочатку тонерний і відходний відсіки трохи розводимо в сторони, а потім тонерний відсік зрушуємо вниз, відносно відходного відсіку:

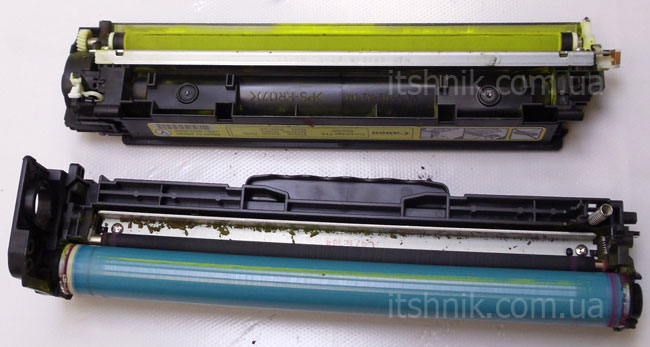

Таким чином, картридж розділиться на дві половини - тонерний відсік і відсік для відходів.

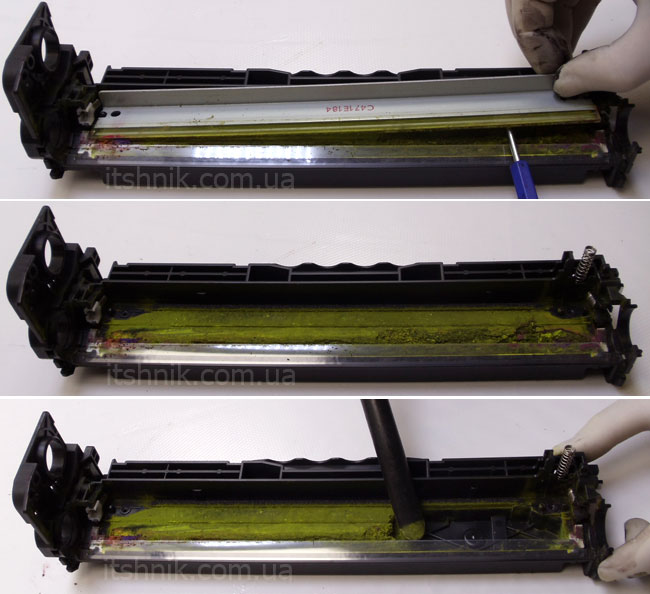

Тонерний відсік поки відкладемо в сторону та продовжимо розбирати відсік для відпрацьованого тонера. Послідовно витягуємо з посадочних місць фотобарабан (OPC Drum), потім вал первинного заряду (Doctor Blade) та лезо очищення (ракель):

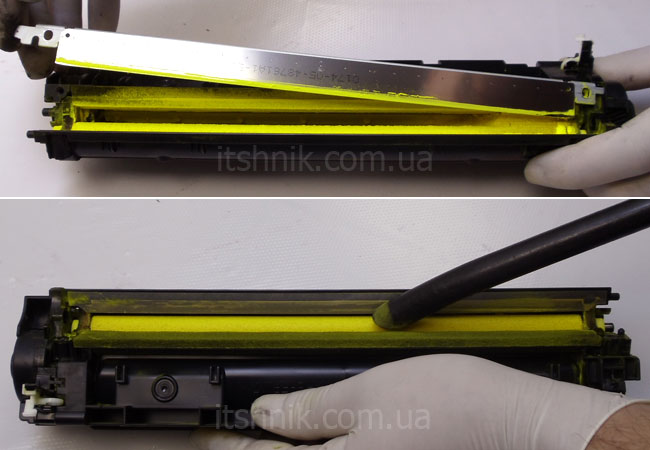

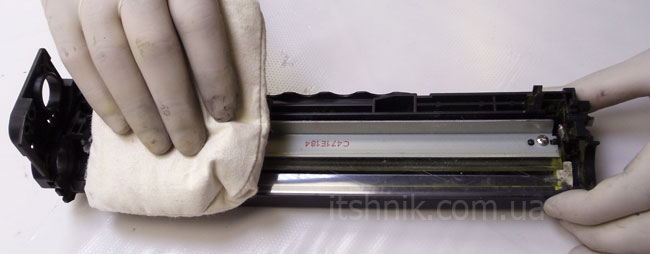

Під чистячим лезом знаходиться ніша, в якій накопичується весь відпрацьований тонер. Очищаємо відсік за допомогою тонерного пилососа (вакуумний тонерний пилосос). Якщо пилососа немає, то акуратно висипаємо вміст відсіку в герметичний пакет, намагаючись не розпорошувати тонер.
Якщо вміст бункера не чистити, то накопичені відходи колись почнуть висипатися з-під ракеля прямо на папір під час друку, утворюючи брудні тонерні плями на відбитках.

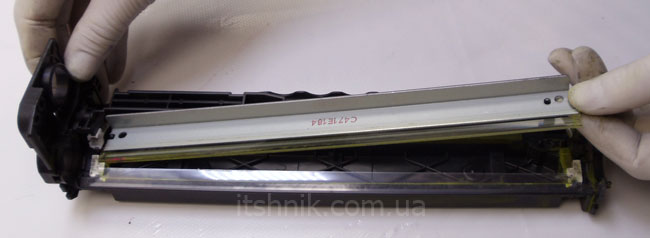

Після того, як очистили бункер, можемо повернути на місце лезо очищення картриджа.
На кромку леза очищення рекомендується нанести тонкий шар старт-пудри або тонкий шар тонера відповідного кольору. Старт-пудра сприяє плавному обертанню фотобарабана і запобігає заклинюванні при старті. У продажу зазвичай буває старт-пудра в мішечках та в банках. Зручніше користуватися пудрою в мішечках, тому що її навіть не потрібно розкривати, а досить прикласти мішечок до крайки ракеля по всій довжині, і тієї кількості пудри, яке просочилося через тканину, буде вже достатньо для плавного старту фотобарабана. Пудри повинно бути небагато. Зайва пудра, потрапивши на поверхню вала первинного заряду (ВПЗ), перешкоджає коректному переносу заряду на фотобарабан і призводить до дефектів на відбитках.
Вал первинного заряду рекомендується міняти при кожній заправці картриджа, оскільки немає гарантії, що після очищення він буде працювати справно. Це стосується не лише до валів заряду для HP CP2025 / Canon LBP-7200, це є особливість будь-якого ВПЗ для картриджів Canon і Hewlett-Packard.

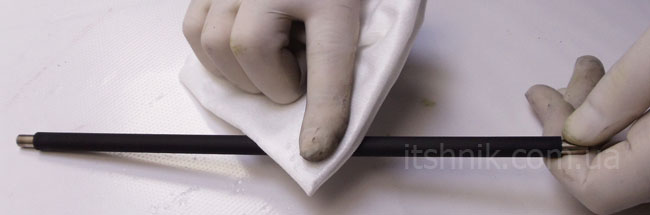

Якщо ж вибір зроблено на користь очищення, а не заміни ВПЗ, то зробити це краще за все безворсовою серветкою, змоченою ізопропілом. Протираємо вал первинного заряду м'яко, без зайвих зусиль, рівномірними рухами від центру до країв.

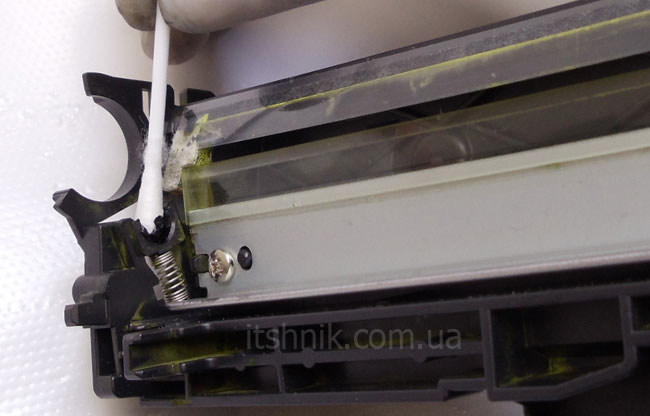

Перед тим, як встановити вал заряду в картридж, потрібно змастити струмопровідним мастилом чорну втулку вала. Білу втулку змащувати не потрібно. Кількістю мастила не зловживаємо.

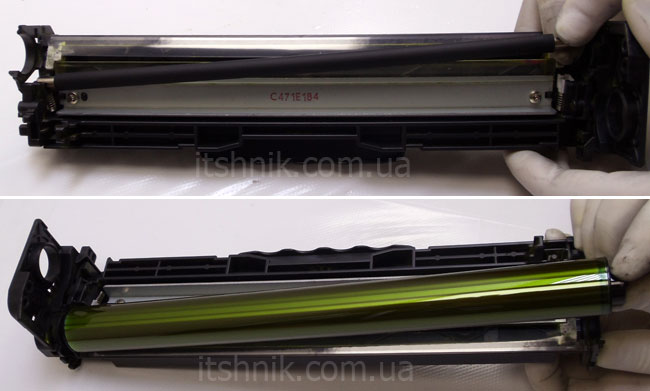

Встановлюємо на місце вал первинного заряду (очищений або новий) і фотобарабан. У нашому випадку попередній фотобарабан вже не придатний до експлуатації, тому ми міняємо його на новий.

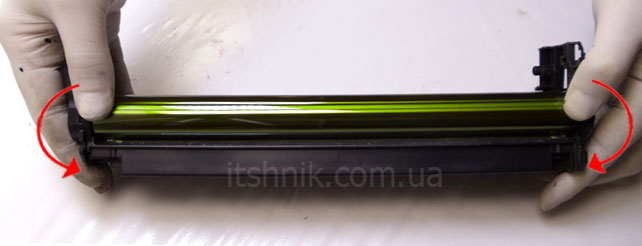

Тепер бажано перевірити плавність обертання фотобарабана. Для цього тимчасово встановлюємо на місце зняту бокову кришку і беремо в руки картридж так, як вказано на фото нижче. Двома великими пальцями прокручуємо фотобарабан від себе назовні. Барабан повинен обертатися плавно, не заклинювати, не проскакувати. Якщо барабан НЕ прокручується, значить лезо очищення недостатньо змащено старт-пудрою або не змащено зовсім. Барабан, який не обертається в ваших руках, може заклинити в зібраному картриджі всередині принтера. Барабан, який заклинило, може порвати силіконову кромку чистячого леза. Тому рекомендуємо на даному етапі переконатися в тому, що фотобарабан обертається плавно.
На цьому можна відкласти в сторону відходний відсік картриджа і приступити до роботи з тонерний відсіком. Його потрібно розібрати, очистити і заправити новим тонером.

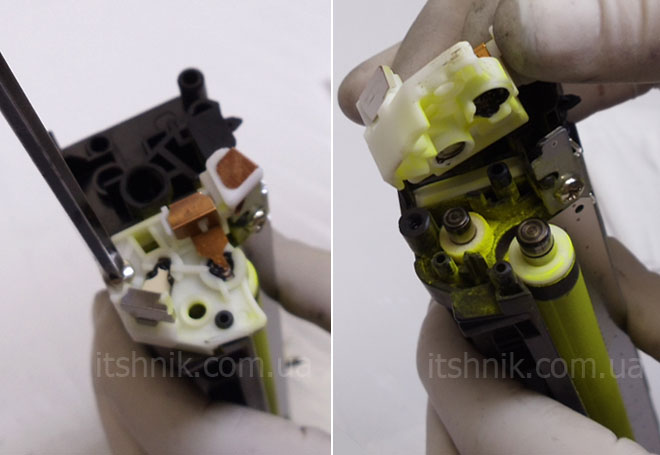

Контактна група знімається легко, досить лише відкрутити один фіксуючий шуруп:

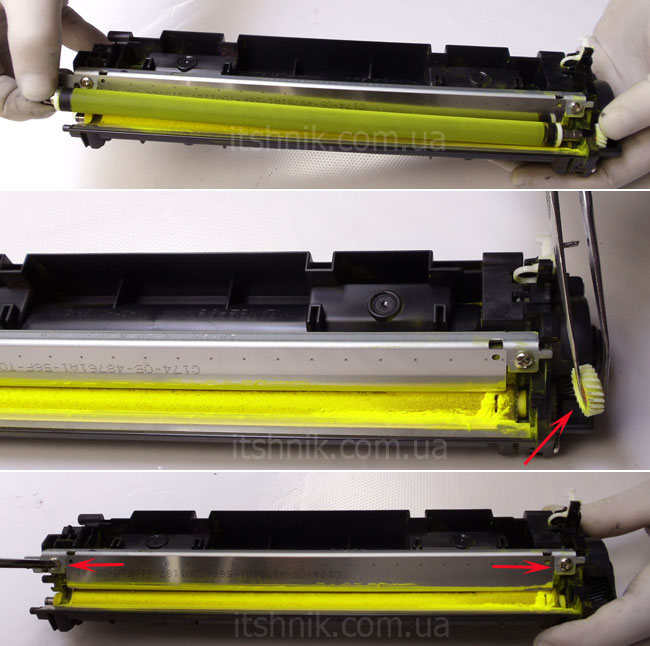

Далі витягуємо з посадочного місця вал переносу тонера (Developer Roller), шестірню вала, та відкручуємо два шурупа дозуючого леза.
Потім знімаємо дозуюче лезо, відкриваючи доступ до тонерного відсіку картриджа. Лезо протираємо від тонера сухою безворсовою серветкою. Якщо кромка леза деформована, то потрібно його замінити. Лезо дозування повинно мати ідеально рівну поверхню.
Очищаємо від залишків тонера нішу бункера і поролоновий ролик-дозатор. Візуально оцінюємо придатність ролика-дозатора для подальшої експлуатації. Ролики з пошкодженою поверхнею нерівномірно подають тонер на поверхню вала проявки, що призводить до спотворення передачі кольору. Ролики змінюють не часто; практика показала, що новий ролик-дозатор експлуатується довше за оригінальний.

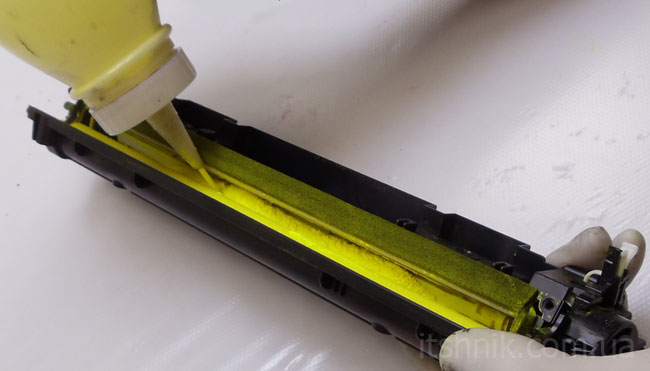

Тепер можемо заправити картридж тонером. Нагадаємо, що для картриджів Canon 718 і HP 304A можна використовувати як мінімум два варіанти тонера - з маркуванням HP2025 для картриджів стандартної ємності та з маркуванням HP1515 для стартових картриджів зі зменшеним розміром бункера. Можна також використовувати і кілограмовий тонер виробництва Static Control Componens. Крім цього, є економний варіант - порційний фасований універсальний тонер серії MPTCOLOR вагою 100 грам.

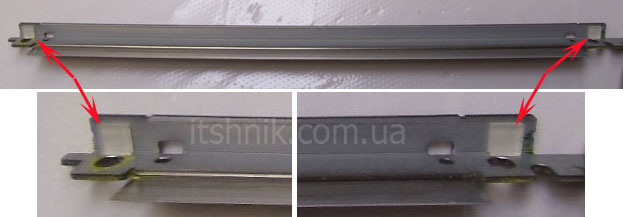

Засипавши тонер, можемо встановити назад лезо дозування. Для картриджів Canon 718 і HP 304A потрібно виставити певний зазор під дозуючим лезом. Для цього наклеюємо на кінцях леза кубики прокладок для установки рівня дозуючого леза:
І разом з цими прокладками повертаємо лезо на місце та закручуємо шурупи.
Потім встановлюємо на місце вал проявки і білу шестірню вала. Звертаємо увагу на те, що усічений край валу проявки повинен потрапити в усічену основу шестерні.

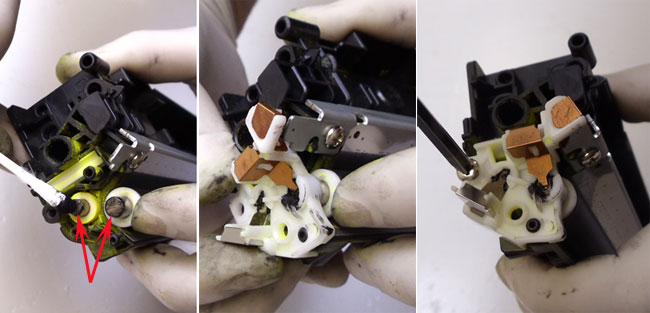

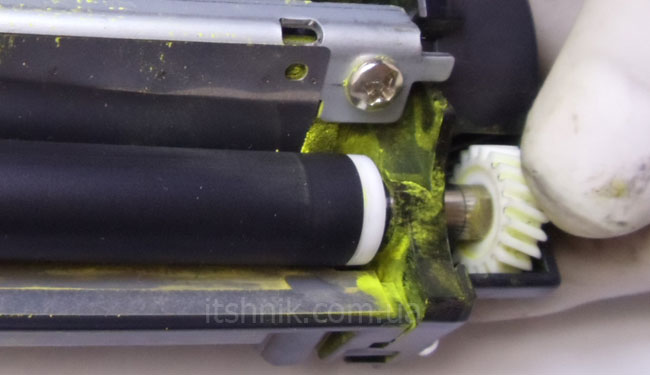

Потім змащуємо струмопровідним мастилом вісь ролика-дозатора та вісь вала проявки. Після цього встановлюємо контактну групу і закручуємо фіксуючий шуруп.

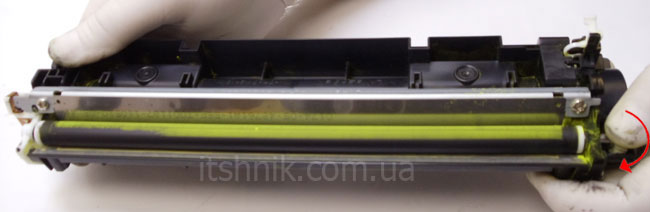

Далі можемо прокрутити вручну вал проявки, щоб переконатися, що тонер розповсюджується по його поверхні рівномірним шаром. Вал обертаємо за допомогою білої шестерні:

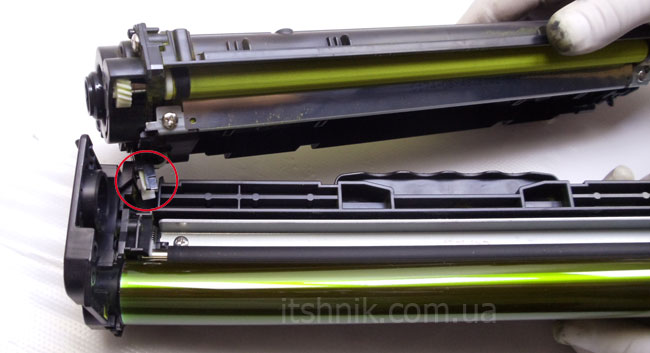

Переконавшись, що тонер рівномірно розподіляється на поверхні вала проявки, можемо остаточно зібрати картридж. Беремо в руки обидві половини картриджа і з'єднуємо в місці стику пружинного різця (білого кольору). При цьому протилежний край тонерного відсіку трохи зсунутий назад відносно барабанного відсіку:
Коли пружинний різець потрапить в своє посадочне місце, можна буде зрівняти обидва відсіки відносно один одного:
Скріпляючи відсіки картриджа, стежимо також за правильним з'єднанням пружини барабанного відсіку з тонерним відсіком. Потім надягаємо бокову кришку картриджа, утримуючи обома руками відсіки, і закручуємо два фіксуючих шурупа.

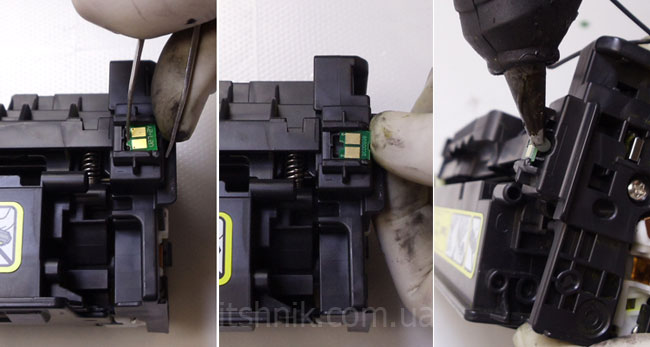

Залишилось лише поміняти чіп. Вамість відпрацьованого чіпа встановлюємо новий чіп. Насамкінець можна закріпити чіп краплею пластикового клею, щоб він не випадав, наприклад, при транспортуванні.
Готово.
