Розглянемо серію картриджів, які можна назвати однотипними і заправляти по одному алгоритму. Це картриджі Samsung ML-D2850A, ML-D2850B, MLT-D209L, MLT-D209S та Xerox Phaser 3250, WorkCentre 3210, WC3220.
Перелічені картриджі не є взаємозамінними, але їх внутрішні деталі (фотоциліндр, вал первинного заряду, ракель, дозуюче лезо, магнітний вал, ущільнювальні леза) використовуються однакові. Чіпи для кожного картриджа - індивідуальні.
Картриджі Samsung ML-D2850A / ML-D2850B (стандартної і підвищеної ємності) призначені для використання в принтерах ML-2850D, ML-2850ND, ML-2851ND.
Картриджі Samsung MLT-D209S / MLT-D209L (стандартний і максимальний) - в багатофункціональних апаратах SCX-4824FN, SCX-4828FN і принтерах ML-2855ND.
Картриджі Xerox 106R01373 / 106R01374 (стандартної і підвищеної ємності) використовуються в апаратах Phaser 3250D, Phaser 3250DN.
Картриджі Xerox 106R01485 / 106R01487 (стандартний і максимальний) працюють в багатофункціональних принтерах серії WorkCentre 3210MFP, WC3220MFP.
Заправку наведемо на прикладі картриджа Samsung MLT-D209L.

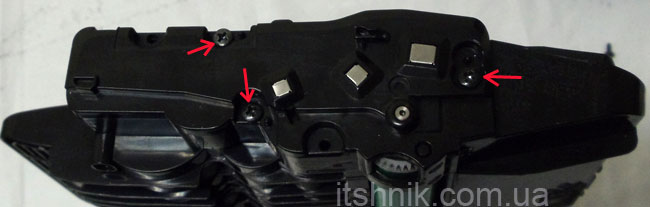

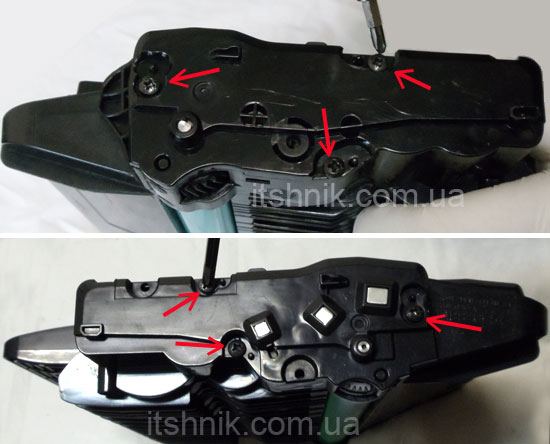

Розборку картриджа традиційно починаємо з бокових кришок. Перш за все, відкручуємо по три шурупа з кожної бокової сторони:

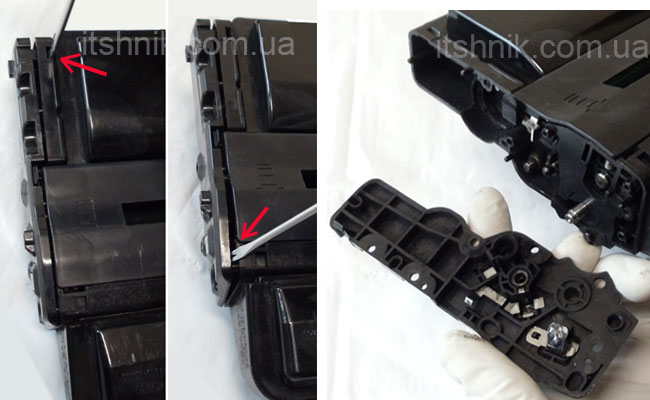

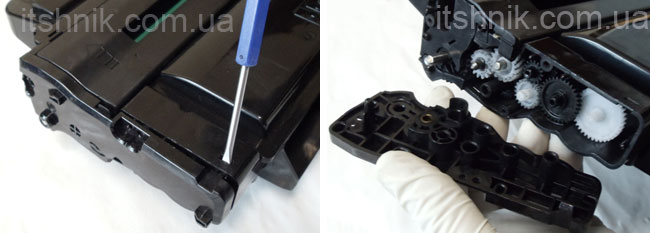

Потім по черзі знімаємо бокові кришки картриджа, звільнивши «замки» в зазначених вузлах. Замки є як з лівого, так і з правого боку.
Для того, щоб звільнити замки, досить злегка притиснути їх інструментом з плоским звуженим шліцом.
Звільнивши корпус від бокових кришок, можна зняти верхню кришку:

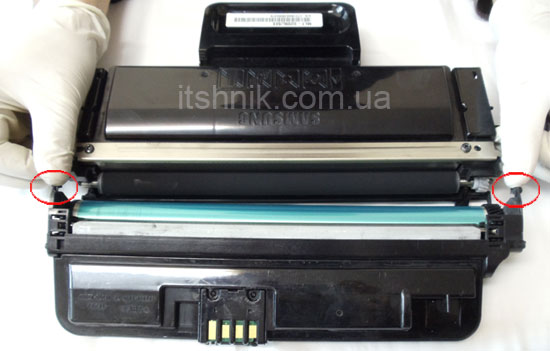

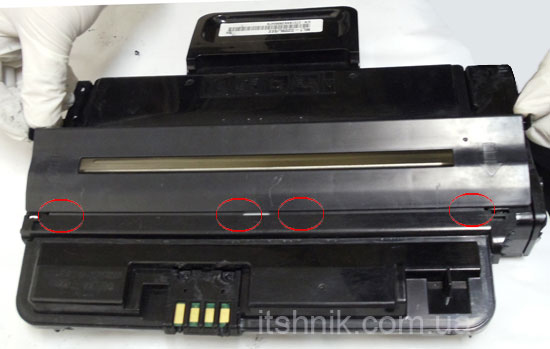

Потім можна розділити картридж на два відсіки. Відсіки зчеплені один з одним праворуч і ліворуч, тому потрібно з обох сторін розсунути фіксатори, щоб роз'єднати картридж на дві частини.
Розтиснувши фіксатори, розділимо картриджа на дві частини:

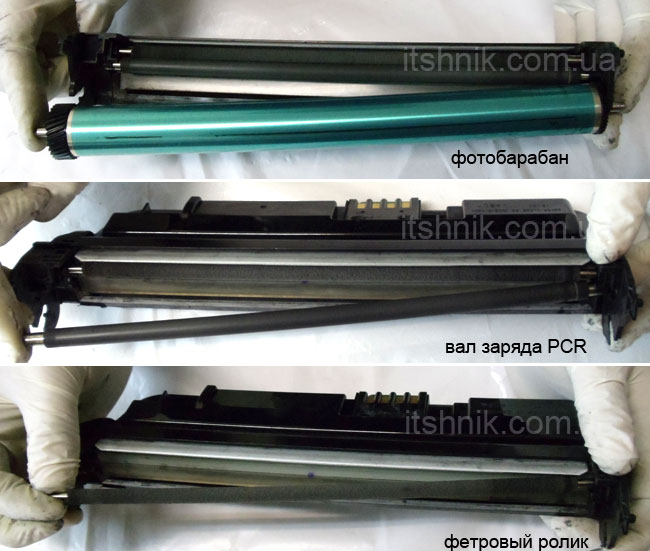

Одну половину картриджа відкладемо в сторону і займемося спочатку відсіком для відпрацьованого тонера. Нам належить дістатися до бункера, щоб очистити його від відпрацьованого тонера. Для цього по черзі знімемо фотобарабан, вал первинного заряду (PCR) і фетровий ролик очищення валу первинного заряду (в картриджах стандартної ємності зазвичай немає цього ролика):

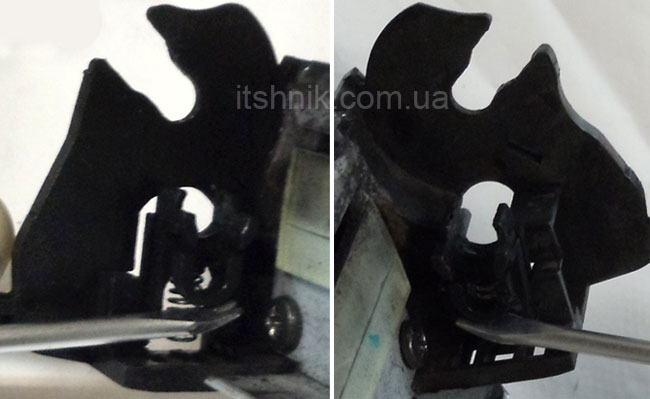

Продовжимо розборку відсіку. Перед тим, як зняти ракель, потрібно вийняти з посадочних місць тримачі вала первинного заряду:

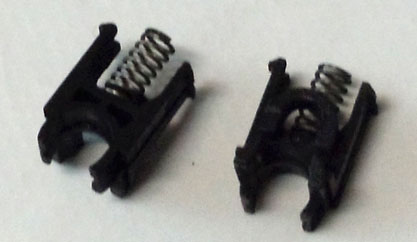

Тримачі вала PCR крупним планом:

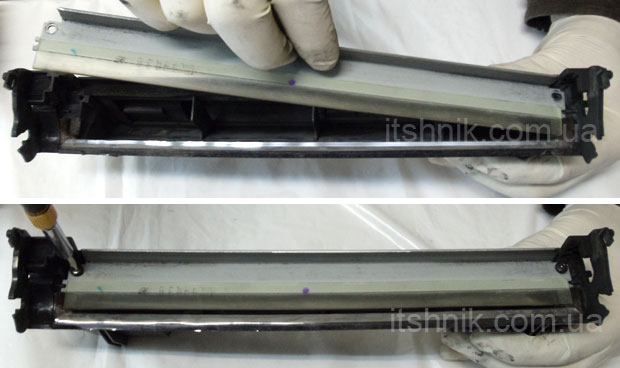

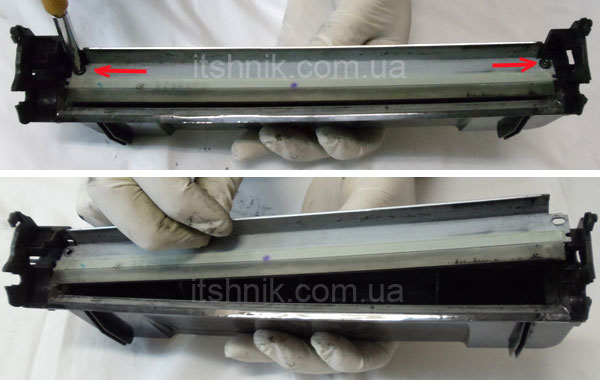

Далі слід відкрутити шурупи і зняти лезо очищення.

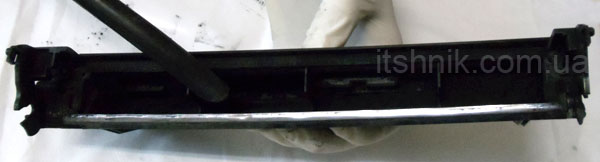

Бункер для відпрацьованого тонера ретельно очищаємо від тонерних залишків. Зробити це можна за допомогою вакуумного (тонерного) пилососа. Якщо у вас немає вакуумного пилососа, то потрібно витрусити весь вміст бункера в герметичний пакет, який потім викинути. Не залишайте тонер в смітті у відкритому вигляді. Тонер - це дуже дрібний хімічний порошок, який шкідливо вдихати.

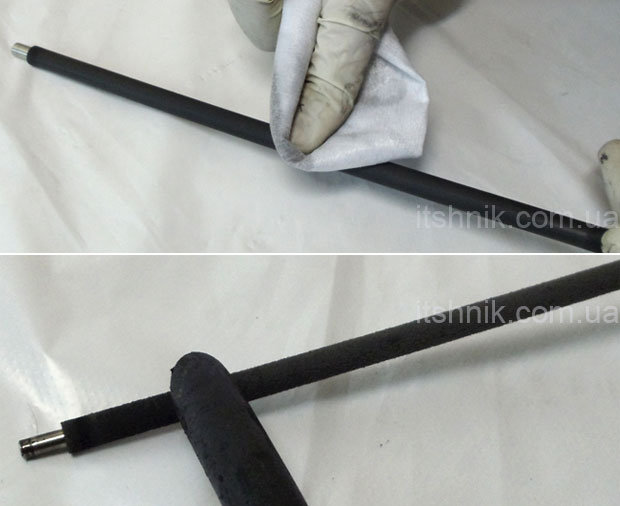

Перед зборкою відсіку слід очистити всі деталі. Дуже важлива деталь - вал первинного заряду - вимагає обов'язкового очищення. Очищати вали PCR можна за допомогою безворсовой серветки, змоченої в розчині ізопропілового спирту. Фетровий ролик очищення валу первинного заряду теж потрібно очистити від тонера. Дуже акуратно, ледь торкаючись поверхні ролика, очищаємо його за допомогою тонерного пилососа. Якщо тонерного пилососа немає, то краще зовсім не очищати фетровий вал, щоб не пошкодити його.
Ракель теж очищаємо від забруднень, після чого встановлюємо його назад, закріплюючи шурупами.

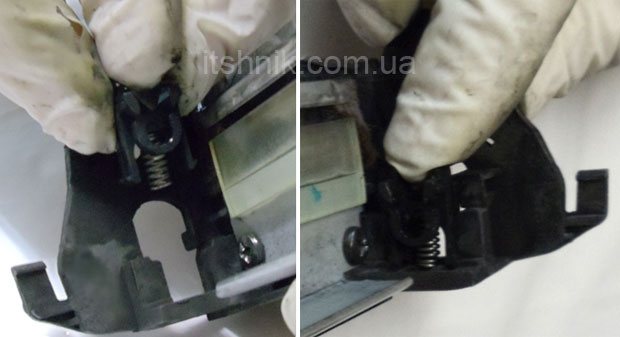

Потім встановлюємо по обидва боки тримачі вала первинного заряду. Встановлюючи тримач, придавлюємо його всередину посадкового місця до клацання.

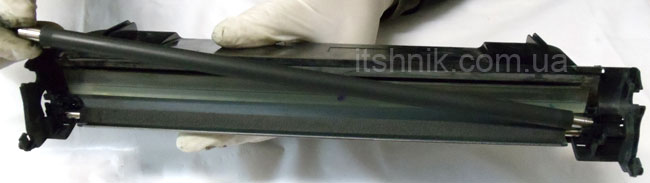

Повертаємо на місце ролик очищення вала PCR та сам вал PCR:

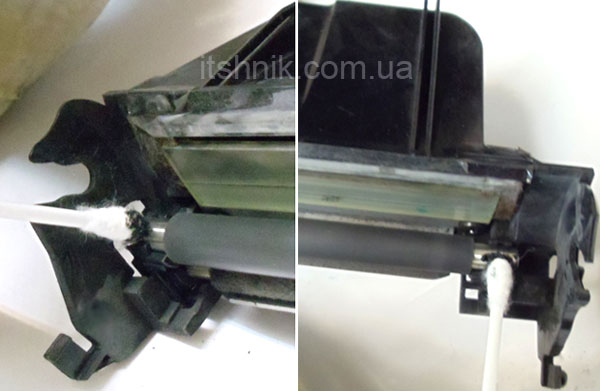

Обидва кінці осі вала первинного заряду слід змастити невеликою кількістю струмопровідного мастила, як зазначено на фото.

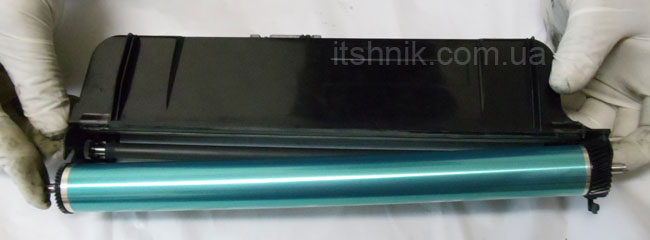

Насамкінець встановимо на місце фотобарабан і відкладемо в сторону зібраний відсік для відпрацьованого тонера.

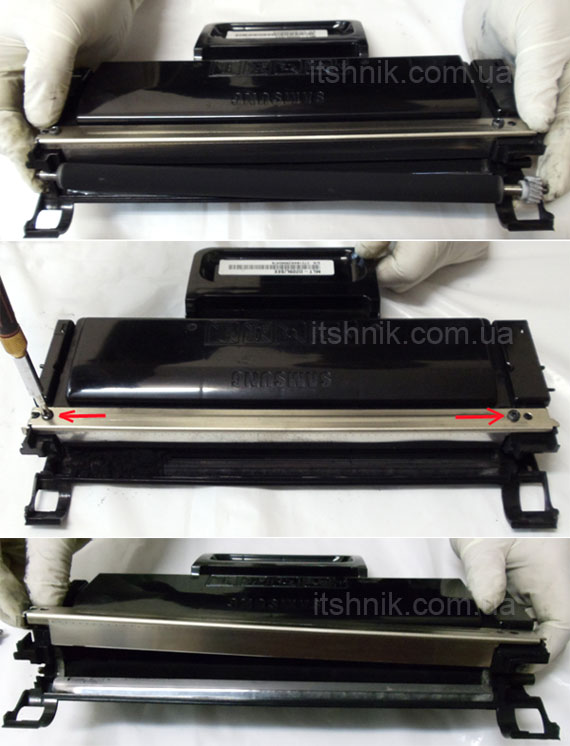

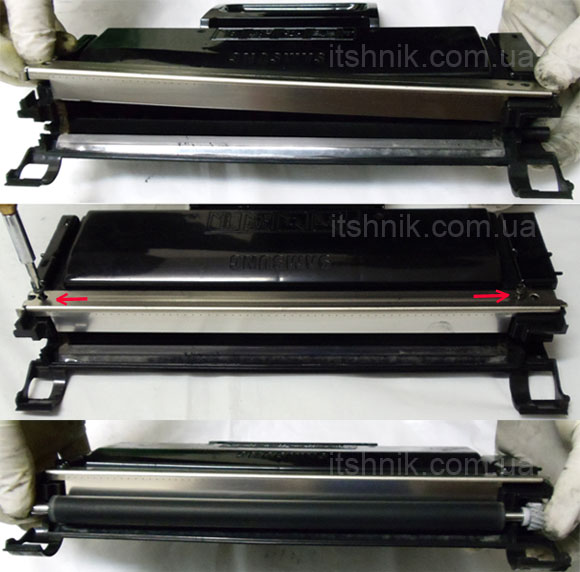

Далі приступимо до тонерного відсіку. Знімемо вал проявки ("магнітний"). Потім відкрутимо шурупи і звільнимо лезо дозування, відкривши доступ до ніші тонерного відділення.

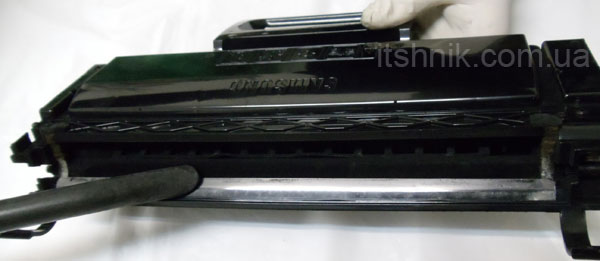

Нішу тонерного відділення очищаємо від залишкового тонера за допомогою вакуумного пилососа.

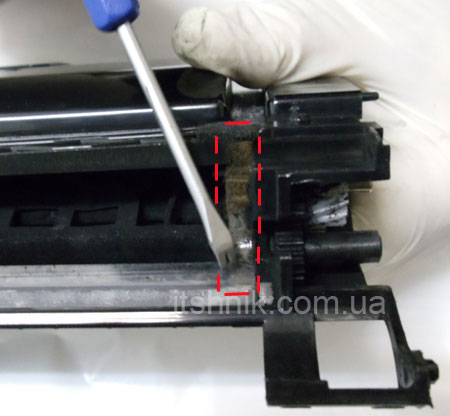

Потім бажано розпушити бокові фетрові ущільнювачі леза дозування, які неминуче пресуються в процесі роботи картриджа. З цієї причини під час друку з боків картриджа може висипатися тонер. Щоб не допустити витоку тонера, потрібно розпушити обидва бокові фетрові ущільнювачи.

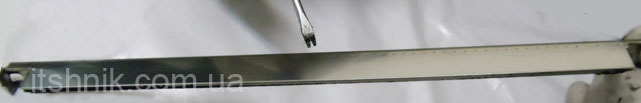

Також очищаємо лезо дозування від бруду. Особливо ретельно очищаємо кромку леза від тонера. Пам'ятаємо, що з дозуючим лезом потрібно працювати вкрай акуратно, щоб не допустити псування, деформації, спотворення його рівної поверхні. Будь-які перегини, кривизна леза дозування приведуть до нерівномірного розподілу тонера на поверхні магнітного вала, що неминуче позначиться на якості відбитків. Якщо кромка леза сильно деформована, то лезо краще замінити на нове.
Очистивши дозуюче лезо і "магнітний" вал Developer Roller (проявки), повертаємо їх на свої місця.
Тепер можна об'єднати дві половинки картриджа. Перед тим, як заправити картридж тонером, закриємо бокову кришку з боку шестерень, щоб тонер не висипався при заправці. Одягаючи бокову кришку, потрібно простежити за тим, щоб усічений кінець металевої осі фотобарабана збігся з усіченою стороною (направляючою) отвору бокової кришки. Інакше бокова кришка не закриється.

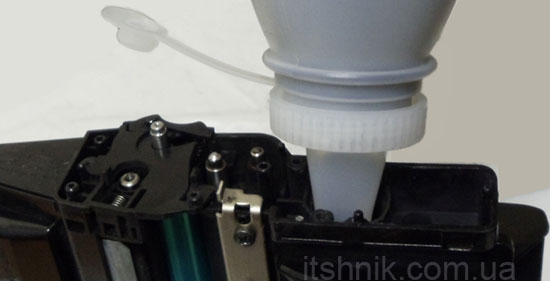

Тепер можна заправити картридж тонером. Для картриджів стандартної ємності,
ресурсом в 2-2,5 тисячі копій, можна використовувати одну банку тонера
TRS1610-80B-OS, вагою 80 грам, а для картриджів підвищеної ємності (до 5 тисяч
копій) можна використовувати одну банку тонера TRS2851-160B- OS, вагою 160
грам. У нашому інтернет-магазині можна купити всілякий тонер для заправки цих картриджів: Static Control TRSUNIV3-80B-P, Mitsubishi TB137-6, Patron PN-SSCX4824-110, ColorWay TS-UN02-0.1...
Засипавши тонер, щільно закриємо пробку тонерного відсіку. Повернемо на місце верхню кришку картриджа.

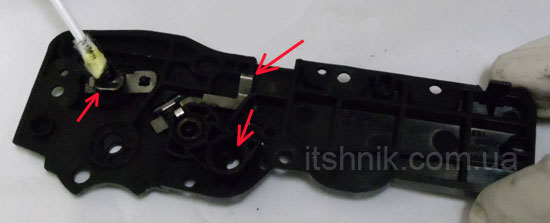

Перед тим, як закрити другу бокову кришку, потрібно нанести невелику кількість струмопровідного мастила на контакти лише в тих трьох місцях, які вказані на фото.
Потім можна закрити кришку і закріпити шурупи.

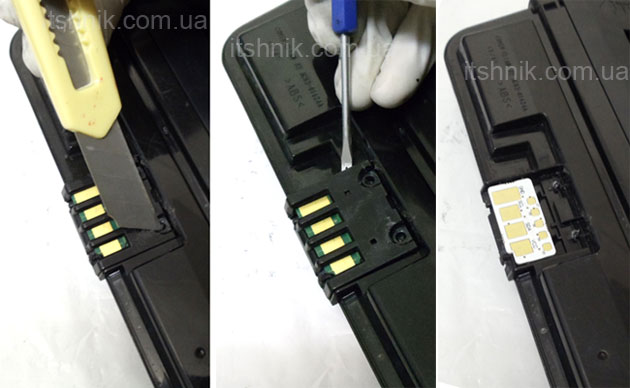

Картридж заправлений, залишилося замінити чіп. Решітку, що закриває чіп, можна зняти, зрізавши ножем два шматочки пластикового фіксатора.

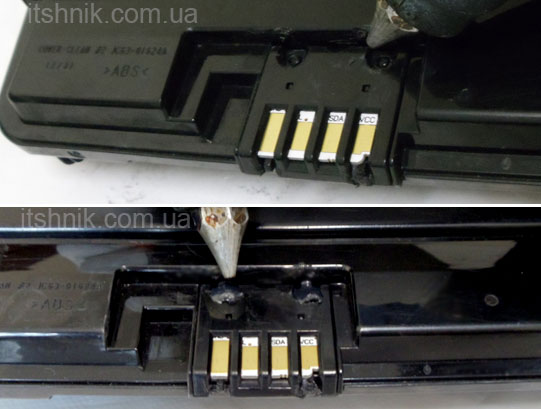

Насамкінець закриємо решітку і зафіксуємо її двома краплями гарячого клейового пластика.
Картридж готовий.
