В даній статті ми покажемо детальну процедуру ремонту / профілактики / регенерації / відновлення фотобарабанів (він же - оптичний блок / копі картридж / драм картридж)Xerox 113R00670, Xerox 01300591, Xerox 101R00435, Xerox 013R00589, Xerox 101R00434.
Копі картридж Xerox 013R00589 призначений для апаратів Xerox WC C118 / M118 / M118i и Xerox WCP 123 / 128 / 133.
Копі-картридж Xerox 013R00591 – для принтерів Xerox WorkCentre 5325 / 5330 / 5335.
Копі-картридж Xerox 101R00435 – для принтерів Xerox WC5225, WC5230.
Драм-картридж Xerox 101R00434 – для апаратів WorkCentre 5222.
Копі картридж Xerox 113R00670 – для пристроїв Xerox Phaser 5500 / 5550 відповідно.
Всі ці фотобарабани мають схожу будову, але не є взаємозамінними.
У нашому прикладі буде використано оригінальний картридж Xerox 013R00589 для апаратів WorkCentre C118 / M118 / M118i, WC Pro 123 / 128 / 133. Цей приклад допоможе вам і з ремонтом інших перерахованих драм-картриджів, оскільки процедури - типові.
У статті буде показана детальна розборка драм картриджа. І перш, ніж ви захочете приступити до ремонту, рекомендуємо повністю прочитати матеріал, оцінити ресурси і можливості, а також стан вашого копі картриджа, і лише потім приймати рішення про ремонт. Нагадаємо, наші менеджери не надають жодних технічних консультацій з ремонту техніки. Будь-які обговорення щодо статей ведуться виключно в коментарях до статей.
Отже, приступимо до розборки фотобарабана.
Перш за все, потрібно зняти бокові кришки, відкрутивши шурупи звичайною хрестовою викруткою. З одного боку цю кришку утримують три шурупи:
Під боковою кришкою розташована біла шестерня вала первинного заряду і пластикова втулка фотобарабана (може бути білого і чорного кольору). Їх потрібно зняти.
З протилежного боку спочатку знімаємо зовнішню декоративну кришку, закріплену шурупом і жовтим пластиковим важелем (на важіль потрібно натиснути, як показано на правій половині фото).
Потім зняти внутрішню бокову кришку, розкрутивши 3 шурупа. Зауважте, ця кришка з'єднується з корпусом шлейфом з 4-х тонких проводів. В цілому, від'єднувати шлейф від корпусу не обов'язково. Ми залишимо його на місці. Це не завадить подальшій роботі.
Якщо ж ця кришка буде вам заважати, то зніміть її, просто від'єднавши шлейф з внутрішньої сторони:
Далі потрібно зняти другу втулку фотобарабана, на нижньому фото вона - білого кольору. Для цього звільняємо від шурупа контактну пластину, потім цю пластину відгинаємо в сторону, щоб відкрити доступ до втулки. Втулка фотобарабана посаджена досить щільно; зняти її можна за допомогою «плоскої» викрутки.
Тепер картридж можна легко розділити на дві частини. Для зручності, назвемо їх умовно «барабанна» і «магнітна». «Барабанну» половину притримуємо так, щоб фотоциліндр не випав. «Магнітну» половину поки відкладемо в сторону.
Акуратно перевертаємо «барабанну» половину й продовжуємо розборку. Коли будете виймати фотоциліндр з посадкового місця, зверніть увагу на два гострих пластикових зубця - це напрямні для паперу. Вони торкаються поверхні фотоциліндра, і якщо діяти не акуратно, можна пошкодити барабан. За фотоциліндром (OPC Drum) розташований вал первинного заряду (Primary Charge Roller), а під ним - лезо очистки (ракель Wiper Blade). Послідовно витягаємо ці компоненти. Вал заряду має характерний білий наліт - так згодом проявляється вплив тонерних домішок.
Під ракелем відкривається ніша з тонером. Ретельно очищаємо вміст ніші тонерним пилососом.
Потім можна зібрати відсік, встановивши по черзі очищені (при необхідності - нові) компоненти – лезо очищення, вал первинного заряду. При установці вала заряду рекомендується змастити торцевий край вісі струмопровідним мастилом. Мастило потрібне лише з боку чорного тримача (сідла).
Потім можна поміняти чіп фотобарабана. Ресурс чіпа відповідає ресурсу нового драм картриджа. Тому змінювати його потрібно після відліку належної кількості сторінок (60, 80 або 96 тисяч, в залежності від моделі апарата).
Встановлюючи на місце фотоциліндр, не забуваємо про зубці -напрямні.
Шторку фотобарабана повертаємо на місце і на цьому «барабанний» відсік можна відкласти в сторону в стан стійкої рівноваги, не забуваючи прикрити світлочутливу поверхню циліндра від джерела природного освітлення.
Переходимо до «магнітному» відсіку.
Цей відсік ми розберемо повністю. В цілому, повна розборка не завжди потрібна. Але якщо всередину відсіку потрапив неякісний, не сумісний тонер або девелопер, то без повної розборки вже не обійтися. Ми покажемо всю процедуру розборки відсіку для більшої наочності. Чи потребує ваш фотобарабан настільки докладної розборки - оцінювати тільки вам.
Отже, з протилежного від пробки бункера кінця є рухливий металевий затвор на двох пружинах. Через цей затвор тонер потрапляє з туби тонер-картриджа всередину копі-картриджа в процесі друку принтера. Потрібно звільнити пружини, відкрутити два шурупа і зняти пластикову втулку-тримач. При цьому пам'ятайте, що всередині бункера напевно ще є залишки девелопера, і щоб вони не висипалися, потрібно утримувати відсік в горизонтальному положенні, не перевертати і не трясти.
Доступ до пробки перегороджує контактна пластина. Знімемо її, зсунувши замок за допомогою ножа або плоского шліца викрутки:
Ще один шуруп поруч з пробкою бункера теж потрібно відкрутити:
А тепер можна розкрити бункер, акуратно відігнувши три замки уздовж корпусу:
Верхню частину відсіку можна відкласти в сторону:
Всередині ми побачимо дозуюче лезо і магнітний вал. Дозуюче лезо складається з пластикової і металевої частин, знімати які можна окремо.
Для вилучення магнітного вала з його посадкового місця буде потрібно зняти шестерню приводу і втулку вала з боку цієї шестерні:
А щоб зняти і без того дуже щільно посаджену втулку, передусім потрібно зняти ще дві шестерні з бокової частини відсіку.
Тепер магнітний вал можна витягти, не знімаючи другу втулку з протилежного кінця осі вала.
Очищаємо тонерним пилососом всі залишки девелопера всередині відсіку і з поверхні запчастин. При установці на місце очищеного магнітного вала потрібно звернути увагу на посадку внутрішніх втулок на кінцях осі. Обидві втулки повинні потрапити точно в свої пази, інакше подальша зборка буде некоректною.
Перед установкою дозуючого леза нагадаємо про його збірної конструкції. Одна половина леза - металева, інша - пластикова.
Спочатку встановлюється пластикова половина леза. На її кінцях є напрямні поглиблення. На краях відсіку, в свою чергу, є відповідні виступи, на які і слід наживити пластину леза.
Потім можна встановити другу частину леза і зафіксувати її шурупами.
Тепер потрібно повернути на місце шестірні. Послідовність установки вказана на фото:
Потім можна встановити верхню кришку «магнітного» відсіку, не забувши заклацнути пластикові замки (обов'язково до клацання).
Повертаємо на місце шурупи, пружини, пластикову втулку; перевіряємо рухливість металевого затвора.
Заправляємо картридж девелопером в майже горизонтальному положенні, щоб не допустити просипания з протилежного кінця бункера. Девелопер повинен бути неодмінно сумісним з необхідними моделями принтерів. При використанні несумісного девелопера принтер не вийде в готовність. У нашому випадку девелопер якісний і від відомого виробника Uninet (США).
Після заправки щільно закриваємо пробку бункера, встановлюємо контактну пластину і фіксуємо її шурупом.
Тепер можна з'єднати дві зібрані половини картриджа - «барабанну» і «магнітну». Збираємо акуратно, притримуючи фотоциліндр і не забуваємо про гострі напрямні для паперу.
Фіксуємо бокові напрямні втулки з обох боків, встановлюємо контактну пластину, закриваємо внутрішню бокову кришку.
Закручуємо шурупи там, де це потрібно на обох бокових кришках.
І повертаємо на місце декоративну зовнішню кришку картриджа.
Картридж заправлений, зібраний і готовий до роботи. Транспортувати картридж рекомендуємо в горизонтальному положенні.
P.S.
Розглянуті копі картриджі містять девелопер (носій / developer / carrier) - металевий порошок, що сприяє переносу тонера на поверхню фотоциліндра. Якщо в процесі експлуатації апарату використовувати оригінальні тонер-картриджі або заправляти тонер-туби виключно якісним тонером, то девелопера повинно вистачити як мінімум на один відведений термін служби фотобарабана, тобто на 60 - 90 тисяч відбитків, в залежності від моделі драм-картриджа. Якщо ж допускалося використання не якісного або не сумісного за властивостями тонера, то девелопер може закінчитися раніше свого терміну.
Усередині копі-картриджів, як ви вже бачили, є запчастини: фотоциліндр, вал первинного заряду, лезо очистки та магнітний вал. Ці комплектуючі служать досить довго, їх можна не міняти по 2-3 циклу роботи драм-картриджа.
Такі витратні матеріали, як фотоциліндр, лезо очищення (ракель), девелопер, чіпи - зазвичай бувають у продажу. А от магнітні вали, дозуючі леза - це велика рідкість, якщо вони взагалі виготовляються.
В цілому, якщо апарат обслуговувати якісно - використовувати оригінальні тонер-картриджі або заправляти їх правильним сумісним тонером, то для драм-картриджа буде досить профілактичної роботи: заміни чіпа фотобарабана, заправки сумісним девелопером, очищення валу заряду від нальоту тонерних присадок, очищення фотоциліндра (при необхідності - заміна), очищення ракеля.

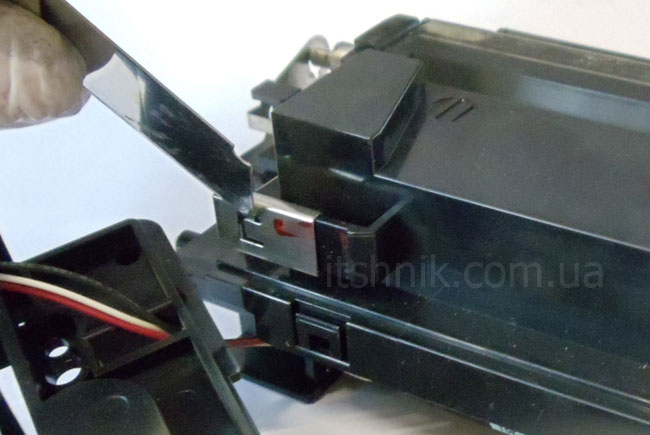

Якщо ви впевнені, що апарат обслуговувався правильно, тобто регулярно купувалися оригінальні тонер-картриджі або для заправки використовувався виключно якісний сумісний тонер від надійного виробника, то повністю розбирати «магнітний» відсік картриджа не обов'язково. Досить буде відкрити пробку бункера і засипати всередину правильний девелопер. Щоб дістатися до пробки, потрібно трохи відігнути контактну пластину, що перекриває доступ до пробки бункера:
То есть, в этом случае нет необходимости полностью разбирать «магнитный» отсек, т.к. засыпать девелопер внутрь бункера не составит труда.
Якщо ж ви не знаєте, чим до вас заправляли тонер-картриджі та який девелопер засипали в драм-картридж, якщо принтер працює явно не коректно або не працює взагалі, то без розборки «магнітного» відсіку не обійтися.
На цьому наша робота завершена. Ваші коментарі можуть бути дуже корисні всім нам!
Дата першої публікації - 20 Травня 2016
