В 2015 році компанія Hewlett-Packard представила апарати Color LaserJet Pro M252dw, M252n, M274n, M277n, M277dw. Потім у продажу з'явилися аналогічні апарати Canon i-SENSYS LBP611, LBP612, LBP613, MF631, MF632, MF633, MF634, MF635.
В цій лінійці принтерів використовуються
картриджі нового покоління з багаторазовим захистом від перезаправки: HP № 201А
- картриджі стандартної ємності CF400A Black, CF401A Cyan, CF402A Yellow,
CF403A Magenta та картриджі HP № 201Х - збільшеної ємкості CF400X Black, CF401X Cyan, CF402X Yellow, CF403X Magenta. Та картриджі Canon 045 (Black, Cyan, Yellow, Magenta).
Картриджі, розроблені на базі технології JetIntelligence, з використанням
хімічного тонера HP ColorSphere 3, забезпечують не тільки високу якість відбитків,
а й «захист від зловмисників» - так Hewlett-Packard називає представників
індустрії заправки і регенерації картриджів.
Отже, про все по порядку. Нам належить ознайомитися ближче з усіма ступенями
захисту картриджів HP 201A / Canon 045.
Перше, що ми побачимо, починаючи розборку картриджа - це цільні шви. На бокових
кришках немає ані звичних шурупів, ані штифтів кріплення - лише цілісний
пластик. Перша ступінь захисту від розкриття - звукова пайка швів. На одній з
бокових кришок (з протилежного від чіпа боку) є пружина, що утримує відсіки
картриджа. Акуратно знімаємо цю пружину.
Після пружини потрібно зняти саму бокову кришку. Зазвичай бокові кришки закріплені внутрішніми "зубцями". В картриджі HP 201A / Canon 045 таких "зубців" немає. Кришку доведеться зламати. Не лякайтеся, ламати потрібно в строго визначеному місці, і зробити це можна за допомогою плоскої викрутки. Акуратно зрушуємо кришку, докладаючи при цьому зусилля, поки зварений шов не розійдеться.
Знявши боковушку, можемо розділити картридж на дві частини:
Розбираючи відсік для відпрацьованого тонера, послідовно знімаємо фотоциліндр і вал первинного заряду.
Знімаємо лезо очистки HP 201A, відкриваючи доступ до ніші відсіку для відпрацьованого тонера.
Розкривши відсік, видаляємо весь відпрацьований тонер. Усередині цього відсіку є тонка смуга силіконового липкого герметика. Вона ущільнює проміжок під лезом очистки, перешкоджаючи витоку відходів з ніші відсіку назовні. Схожий герметик раніше можна було зустріти в картриджах серії HP 507A (507X) - CE400A, CE401A, CE402A, CE403A. Але в картриджах ближнього сегмента, наприклад HP 125A, 126A, 128A і навіть в серії HP Pro 200 силікону не було, був більш звичний поролон і фетрові ущільнювачі. Силікон, на відміну від поролону, створює додатковий ступінь захисту від проникнення всередину картриджа. Силікон спочатку має синій колір, однак, через контакт з тонером, набуває відповідного кольору:

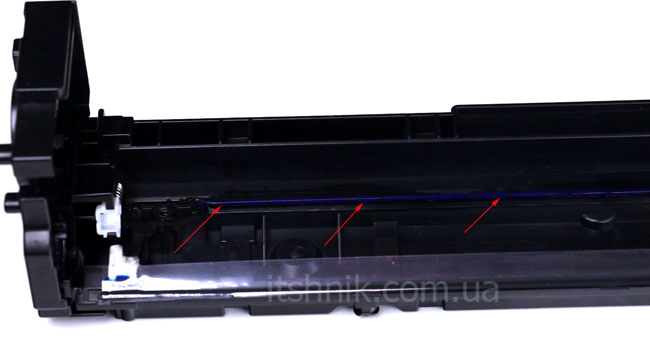

Якщо силікон промити спиртовмісною рідиною, він знову стає синім:
Після очищення відсіку для відпрацьованого тонера, можна його зібрати і відкласти поки в сторону. Збираємо відсік в зворотному порядку - лезо очищення, вал первинного заряду і фотобарабан послідовно повертаємо на місця.
Далі приступаємо до розборки тонерного відсіку картриджа. З однієї з бокових сторін знову жодного шурупа. Пластик цілісний, розкручувати нічого не доведеться. У картриджах попередніх серій на цьому місці розташовується контактна пластина з мідними струмопровідними елементами, які живлять струмопровідні торці валів картриджа. У картриджі HP 201A (201X) такої пластини немає. Тому можна припустити, що перед нами струмопровідний пластик:
З протилежного боку можна знайти пару шурупів. Відкручуємо обидва, щоб зняти чорну захисну пластину з боку шестерень.
Під захисною пластиною розташовані кілька шестерень, в тому числі одна збірна (її складові частини будуть показані трохи нижче). Знімаємо збірну шестерню, проміжну білу направляючу і дві шестерні під нею - велику і маленьку.
Тепер можна зняти вал проявлення (developer roller). Після вала проявлення черга дійшла до леза дозування. І на даному етапі розборки картриджа нас чекає сюрприз від розробників, черговий ступінь захисту.
УВАГА! ВНИМАНИЕ! ATTENTION! ACHTUNG!
Шурупи, що фіксують лезо, мають різнобічне різьблення: один шуруп - з правим різьбленням, інший - з лівим. Тому, якщо крутити викруткою в одному і тому ж напрямку, можна зірвати різьбу з однієї зі сторін. Будьте уважні на цьому етапі!
Під лезом дозування ми знову бачимо силіконовий герметик, проклеєний по периметру бункера. Оскільки герметик стикався з тонером, то придбав забарвлення, відповідне кольору тонера.
І якщо герметик промити, ми знову бачимо, що він має синій колір:
Також під дозуючим лезом розташований поролоновий ролик подачі тонера. Знімати його не потрібно. Ролик примикає безпосередньо до тонерного бункеру, всередині якого ви побачите прозору жорстку плівку у вигляді шторки. Ця плівка насправді - чека, в звичайних картриджах відокремлює тонер від магнітного вала. Зазвичай її прийнято зривати перед експлуатацією нового картриджа. У випадку з картриджем HP 201 чеку зривати не потрібно (просто не вийде). Вона влаштована таким чином, що після першого старту нового картриджа перетворюється в інструмент перемішування тонера в бункері перед подачею його на поролоновий ролик і вал проявлення. Це ще одне нововведення в картриджах HP 201, і це чергова ступінь захисту, оскільки плівка перешкоджає доступу в бункер, просто заважаючи засипати тонер всередину відсіку.
Тонер можна засипати під шторку, прокрутивши її в більш-менш зручне для заправки положення. Іншого способу дістатися до бункера - немає. Ніяких пробок з боків, ніяких широких отворів для засипки тонера в цих картриджах не передбачено. Тонер засипаємо довго і терпляче за допомогою лійки з вузьким носиком. Для заправки використовуємо тонер виробництва Static Control Components - чорний HM452-50B-KOS-P Black, синій HM452-50B-COS-P Cyan, червоний HM452-50B-MOS-P Magenta, жовтий HM452-50B-YOS-P Yellow.
Далі можна повернути на місце дозуюче лезо і вал проявлення. Закріплюючи лезо шурупами, пам'ятаємо, що вони з різнобічної різьбленням. Гачкувату втулку вала (білого кольору) встановлюємо правильно:
По черзі повертаємо на місце шестерні та проміжну направляючу:
Потім встановлюємо збірну шестерню. До речі, ось вона і в розібраному вигляді:
Розбирати цю шестерню не потрібно. Навпаки стежте, щоб вона не розсипалася в руках. Встановивши на місце збірну шестірню, закріплюємо її чорною направляючою і двома шурупами.
Далі можна з'єднати два відсіки картриджа. Для цього виконаємо невеликий трюк. На фото нижче вказана щілину (зліва) і гачок (праворуч), які повинні йти один до одного в момент з'єднання двох частин картриджа.
Сполучені половинки картриджа закриваємо боковою кришкою, тією самою, яку довелося зламати спочатку. Нагадуємо, ніяких шурупів для фіксації тут немає. Місце розлому можна зафіксувати, наприклад, краплею клейового пластика.
Далі потрібно повернути на місце пружину. Натягувати її зручно ножем або плоскою викруткою.
Залишилося замінити чіп на новий. Тут стикаємося з ще одним ступенем захисту від перезаправлення. Чіп заблокований в своєму посадковому місці пластиковою перегородкою. Для того, щоб витягти відпрацьований чіп, потрібно зрізати цю перегородку.
Потім можна встановити новий чіп. В цілому, торкаючись теми чіпів HP 201, відзначимо, що на стартових картриджах
HP M252 / M277 / M274 вочевидь встановлені не чіпи, а муляжі чіпів. Якщо
порівнювати «рідний» чіп зі стартового картриджа і новий чіп від розробників
чіпів, то можна помітити відсутність мікросхем з програмною частиною на
«рідних» чіпах і наявність таких на нових чіпах.
Картридж заправлений, готовий до роботи.
