Дана інструкція показує, як заправити картриджі Brother TN230C, TN230M, TN230Y, TN230BK для кольорових світлодіодних LED принтерів серії Brother HL-3040, HL-3045 HL-3070, HL-3075, DCP-9010, MFC-9120, MFC-9125, MFC-9320, MFC-9325.
Система друку в лінійці кольорових принтерів Brother відрізняється від звичної системи друку в монохромній лінійці принтерів Brother. Істотна відмінність полягає і в тому, що жодна частка відпрацьованого тонера не повертається назад в тонерний відсік, а потрапляє в контейнер для відпрацьованого тонера.
Для заправки стартових картриджів крім тонера будуть потрібні також прапорці скидання лічильника (Reset Flag Gears). Прапорці встановлюються разово; при всіх наступних заправках картриджів вже встановлені прапорці потрібно лише переводити в початкове положення для скидання.
Тонер для заправки ми рекомендуємо виробництва Static Control: чорний B3040-85B-K, синій TRB3040-65BCOS, червоний TRB3040-45BMOS і жовтий TRB3040-55BYOS.
Тож почнемо.

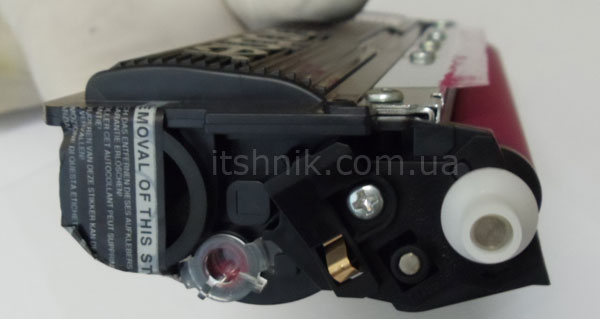

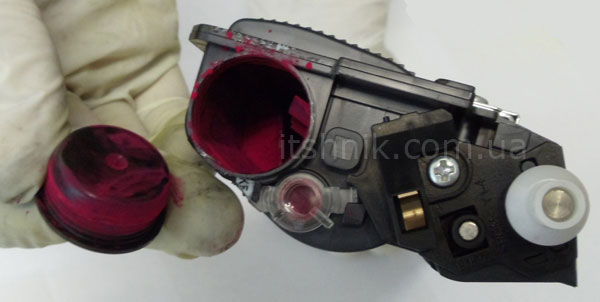

Звільнимо доступ до пробки картриджа, знявши досить липку гарантійну наклейку. Пробка картриджа посаджена глибоко і досить щільно. Під пробкою в картриджі зазвичай знаходяться залишки тонера, які потрібно витрусити або, по можливості, пропилососити вакуумним пилососом для тонера.

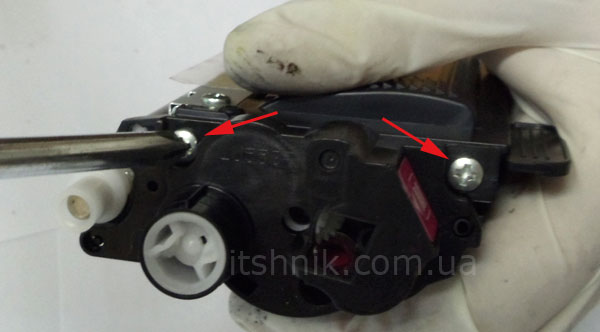

З протилежного боку картриджа потрібно зняти бокову кришку. Для цього спочатку відкрутимо два шурупа:

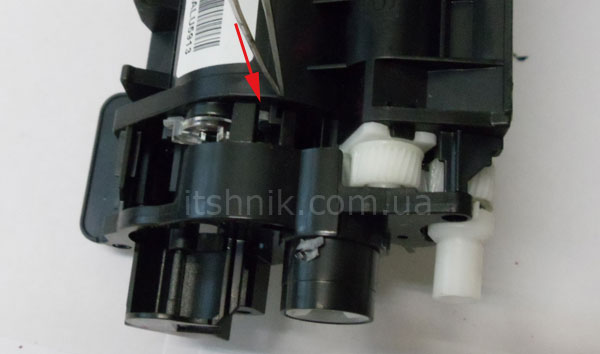

потім звільнимо зубчик "замку", акуратно вдавлюючи його трохи всередину і витягуючи кришку назовні:

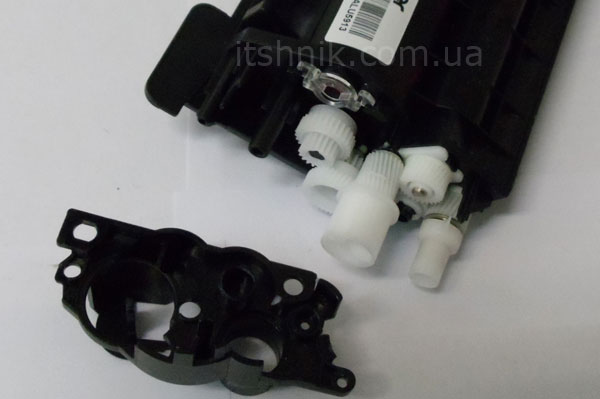

Під кришкою розташовані шестерні, поруч з якими трохи пізніше встановимо прапорець скидання лічильника принтера.

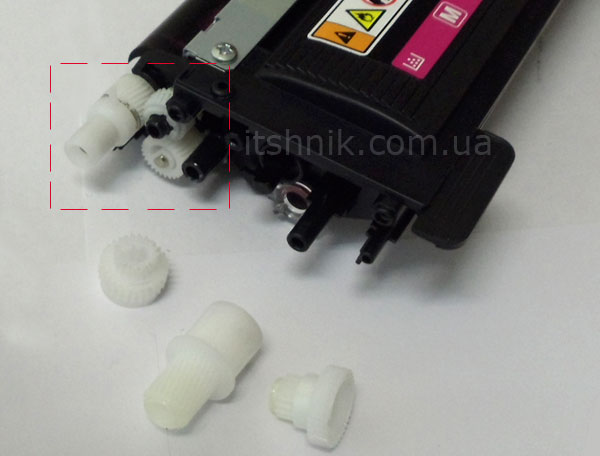

Знімемо три шестерні, розташовані праворуч від вала переносу тонеру. Решта три маленькі шестерні, відмічені пунктиром, можна і не знімати, оскільки вони не завадять подальшій роботі.

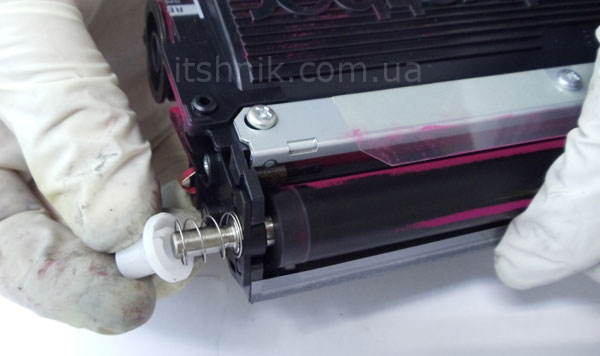

Знімемо білу пластикову втулку з іншого боку вала переносу тонеру. Втулка дуже щільно посаджена, але знімати її потрібно акуратно, щоб не загубити звільнену під нею пружину:

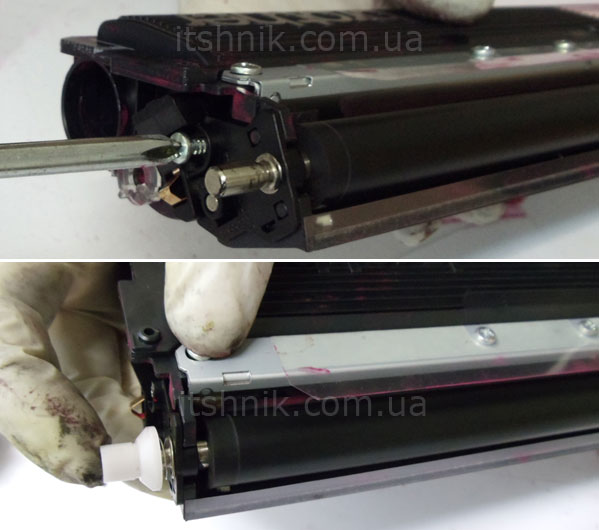

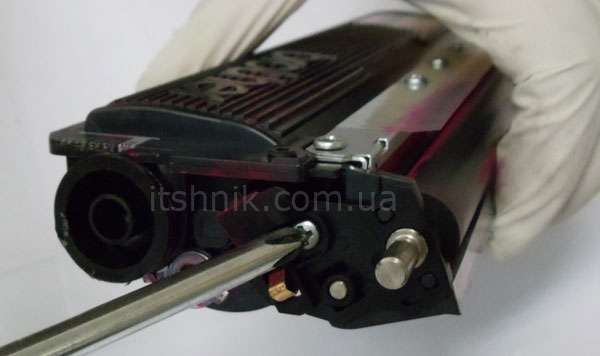

Відкручуємо шуруп, який утримує контактну пластину вала переносу тонеру:

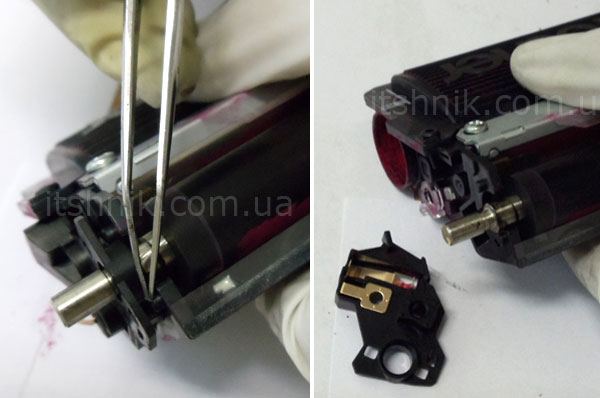

Щоб зняти контактну групу, потрібно звільнити замок в місці, вказаному на фото:

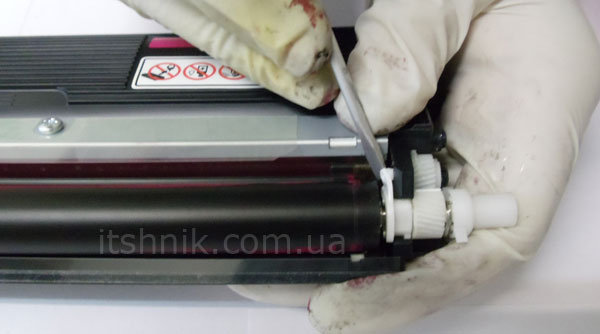

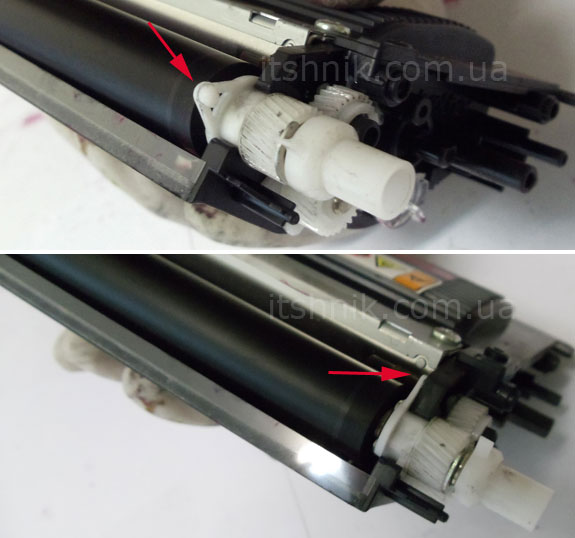

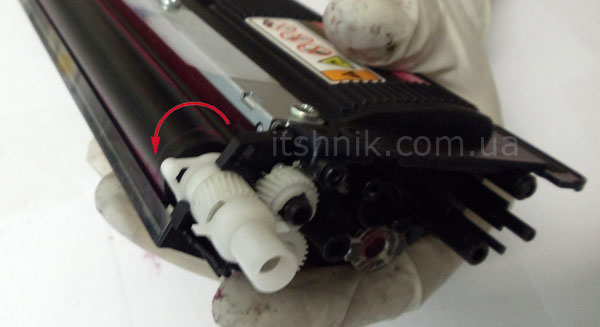

Тепер треба зняти вал переносу тонеру з його посадкового місця. З боку шестерень вал фіксується замком, який потрібно висунути з отвору і провернути вниз.
Це положення фіксатора дозволить витягти вал переносу тонера
За валом переносу тонера встановлено дозуюче лезо, під яким відкривається доступ до ніші тонерного відсіку. З дозуючим лезом поводимося вкрай акуратно. Пам'ятаємо, що найменша деформація кромки дозуючого леза може призвести до нерівномірного дозування тонера на поверхні вала переносу.
Дозуюче лезо знімають не завжди. Наприклад, якщо картридж очищати на станції із застосуванням стисненого повітря, то лезо можна залишити на своєму місці. При цьому поверхню леза потрібно дуже акуратно очистити сухою безворсовою тканиною без застосування будь-якої рідини.
У більшості користувачів немає можливості скористатися станцією очищення картриджів, тому повернемося до альтернативного способу очищення.

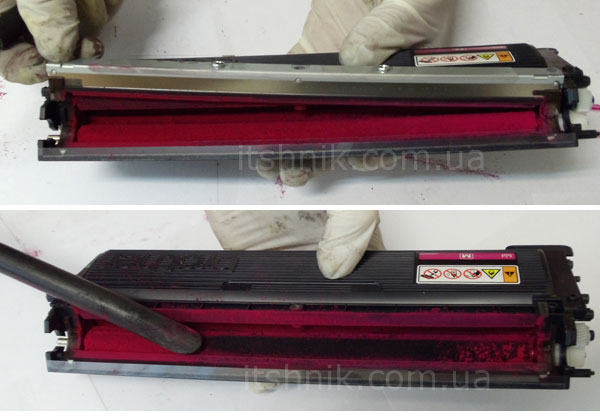

Під лезом знаходиться транспортний ролик-дозатор, що подає тонер на вал переносу. Поролонова поверхня ролика-дозатора просякнута тонером, який можна очистити вакуумним пилососом. Очищати потрібно обережно, інакше можна пошкодити поверхню ролика.

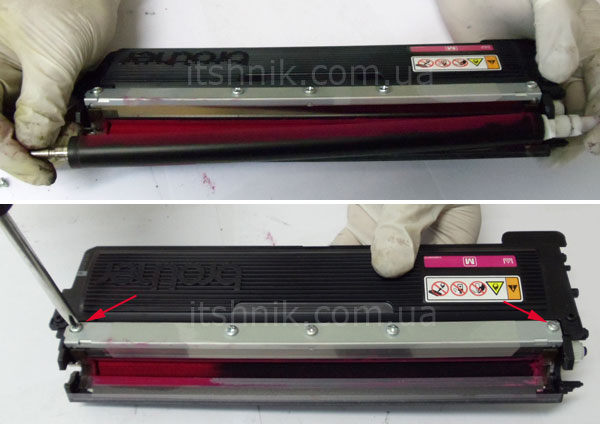

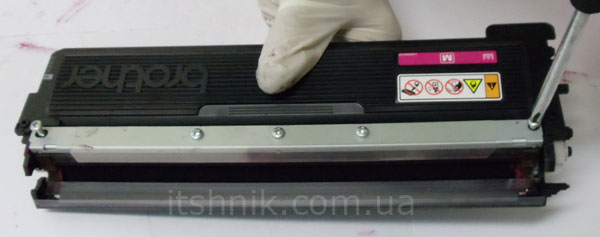

Після очищення повернемо на місце лезо дозування, закріпивши шурупи по краях.
Вал переносу тонера теж очищаємо (безворсовою серветкою) і встановлюємо назад. Білий фіксатор провертаємо до характерного клацання, що свідчить про потрапляння виступу в паз.
Повертаємо на місце контактну платину вала подачі тонера. Пружину з фіксуючою втулкою закріплюємо до клацання.

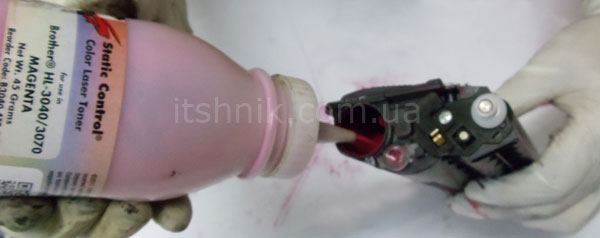

Тепер, коли картридж очищений і зібраний, можна засипати в бункер банку тонера. Ми використовували тонер TRB3040-45BMOS виробництва Static Control Components. Одна банка тонера Brother HL-3040 будь-якого кольору розрахована на одну заправку картриджа.

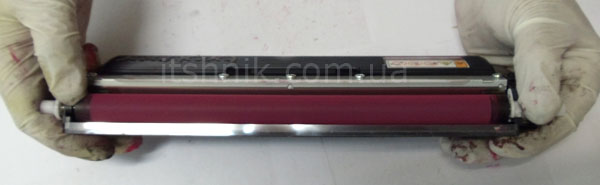

Щільно закриємо пробку тонерного бункера. Візьмемо картридж в руки так, щоб можна було прокручувати вал переносу тонера, спостерігаючи за розподілом тонера на його поверхні. Тонер повинен лягати рівномірним тонким шаром.
Переконавшись в коректному розподілі тонера на валу перенесення, можна приступити до збору шестерень та установки прапорця скидання лічильника.

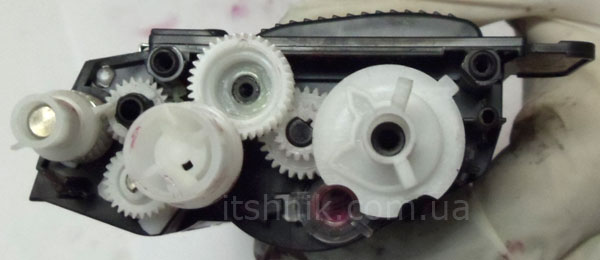

Загальний вигляд шестерней до фіксації прапорця пружиною:

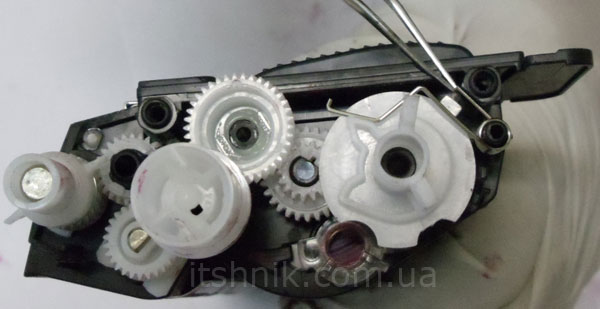

А тепер встановимо пружину для фіксації прапорця скидання:

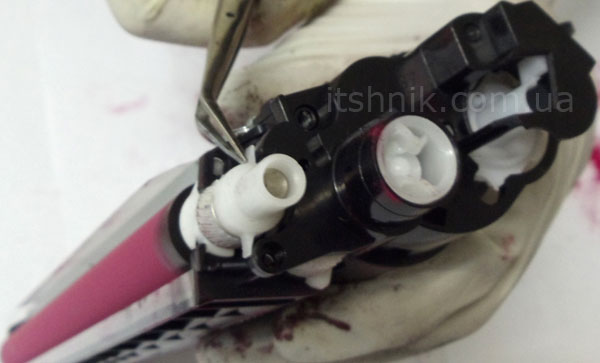

Тепер можна закрити бокову кришку. Зверніть увагу на положення втулки вала переносу, а точніше на положення зубців втулки:

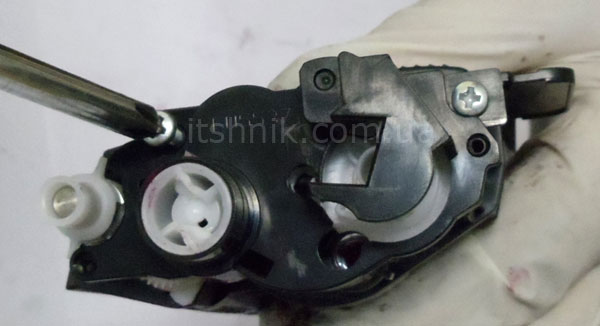

Наприкінці закріпимо бокову кришку двома шурупами.
Готово.
Дата першої публікації - 12 Грудня 2013
