Інструкція по заправці картриджа Samsung MLT-D105S для ML-1910, ML-1915, ML-2525, ML-2580, SCX-4600

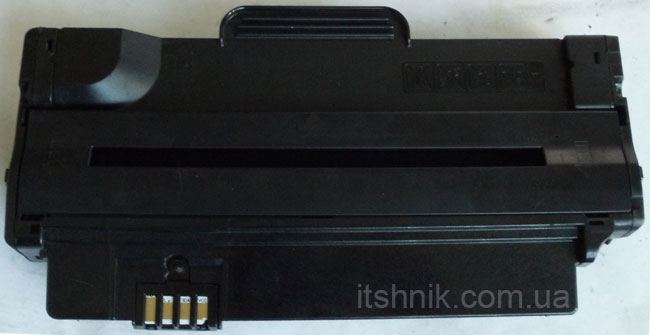

Монохромні картриджі Samsung MLT-D105L та MLT-D105S призначені для лазерних принтерів та БФП Samsung ML-1910 ML-1915 ML-2525, ML-2540, ML-2580N, SCX-4600 SCX-4623F, і SF-650. Ресурс картриджа стандартної ємності MLT-D105S оцінюється виробником в 1500 відбитків (відповідно до стандарту ISO / IEC 19798). Ресурс картриджа збільшеної ємності MLT-D105L має ресурс 2500 копій (при тих же умовах).

Лазерні картриджі Samsung MLT-D105L та MLT-D105S відрізняються від попередніх моделей монохромних картриджів Samsung внутрішньою будовою, наявністю чіпа і конструкцією - пластиковий корпус картриджа запаяний і не містить звичних фіксуючих шурупів. Чіп картриджа не лише веде облік надрукованих сторінок, але і впливає на блокування / активацію принтера.

Для того щоб розібрати картридж, зріжемо ножем пластик в точках кріплення корпусу з лівого та правого боків, як зазначено на фото:

Потім, злегка притискаючи, знімаємо так звані "замки", які утримують верхню кришку над фотоциліндром:

Знявши верхню кришку, відкладемо її в сторону.

Потім приступимо до "замків", які утримують бокові кришки корпусу. З лівого боку корпусу злегка придавлюємо в зазначених місцях, щоб звільнити затискачі:

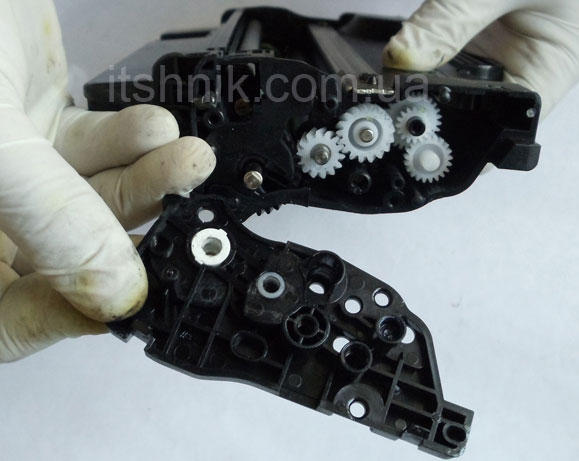

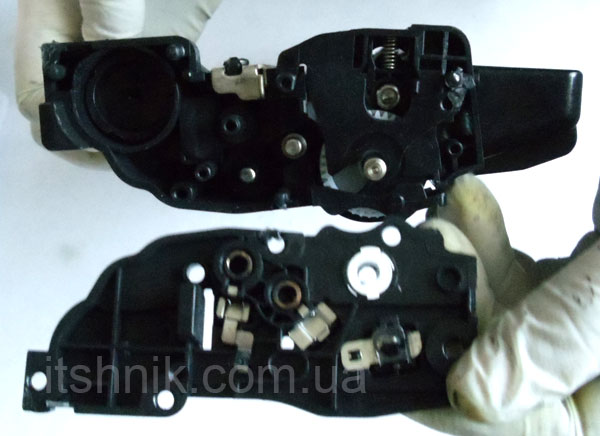

Відсунувши замки, знімаємо бокову кришку з боку великої шестерні фотобарабана. Під кришкою розташовані дрібні шестерні.

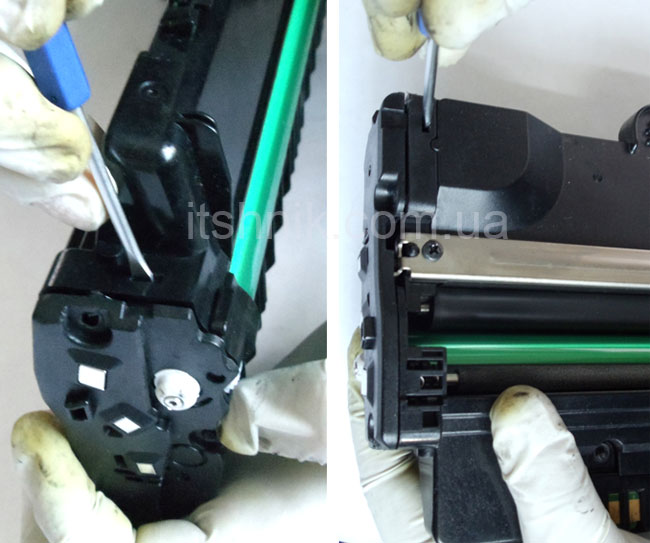

Таким же чином звільняємо замки з правого боку корпусу. Зауважте, що справа замки не ідентичні лівій стороні:

Тепер можна зняти праву бокову кришку.

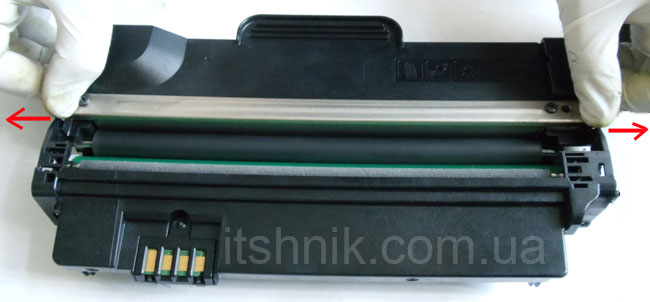

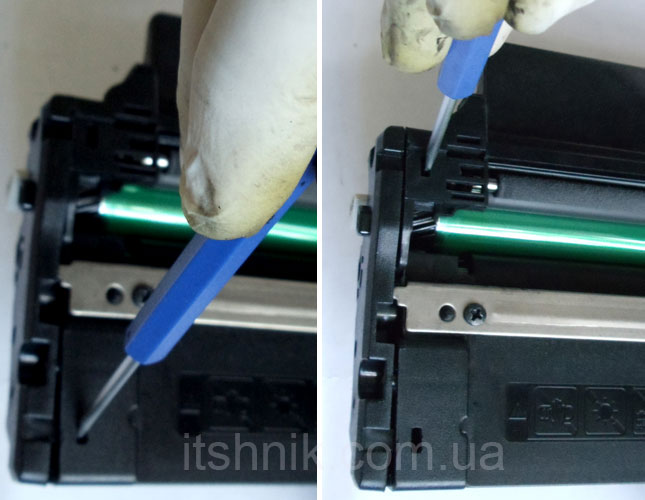

Після того, як будуть зняті бокові кришки і верхня планка, слід роз'єднати картридж на дві половинки. Розташуйте картридж перед собою рівно, потім злегка відсуньте бокові тримачі бункерного відсіку у напрямку від центру до країв:

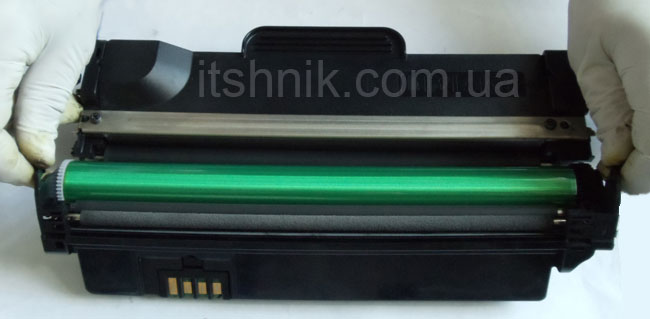

Дуже акуратно роз'єднайте дві половинки картриджа, щоб не пошкодити поверхню фотоциліндра:

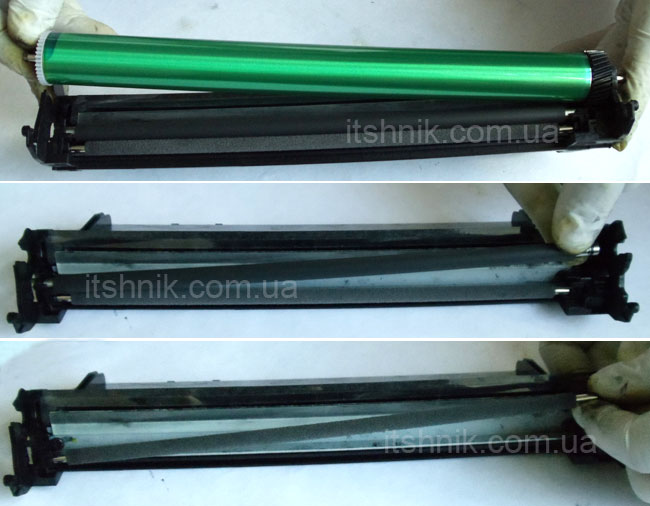

Відкладемо в сторону тонерний відсік картриджа і приступимо до розборки відсіку для відпрацьованого тонера. По черзі акуратно знімаємо фотобарабан, вал первинного заряду і фетровий ролик. Вал первинного заряду можна замінити на новий, в іншому випадку слід очистити "рідний" вал від забруднень безворсовой серветкою.

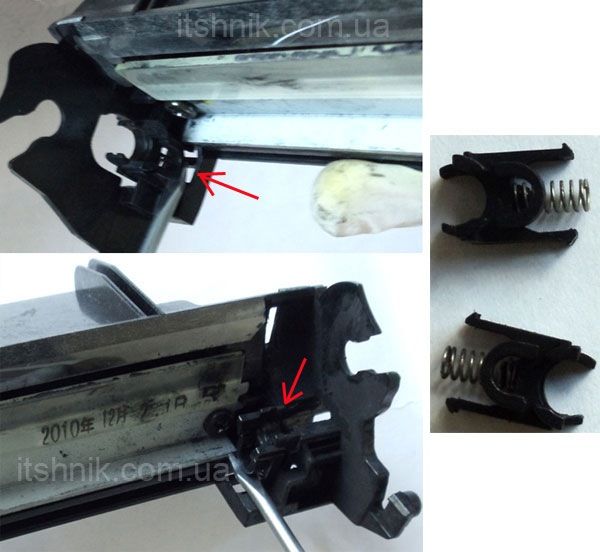

Повернемося до розборки відсіку. За допомогою інструменту з плоским наконечником виймаємо з посадочних місць тримачі вала первинного заряду. Тримачі потрібно зняти, щоб звільнити доступ до чистячого леза картриджа (ракеля).

На замітку про фотоциліндр:

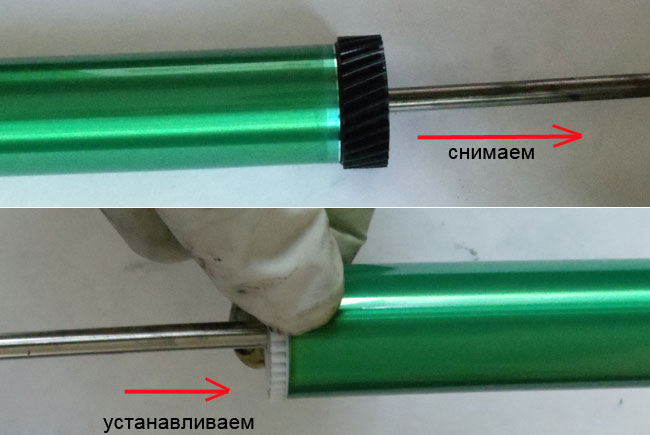

Якщо виникла необхідність замінити фотобарабан (наприклад, при відновленні картриджа), то металеву вісь слід виймати у напрямку від малої шестерні до великої - і назовні. А встановлювати вісь назад потрібно з боку малої шестерні барабана. Це важливо, тому що всередині фотоциліндра розташовані струмопровідні контакти, які можна пошкодити, якщо встановлювати вісь в невірному напрямку. Струмопровідне мастило слід наносити не по всій площі осі, а лише з того кінця, який буде взаємодіяти з контактною групою всередині фотобарабана. Нагадуємо про те, що кількістю струмопровідного мастила не слід зловживати.

Далі:

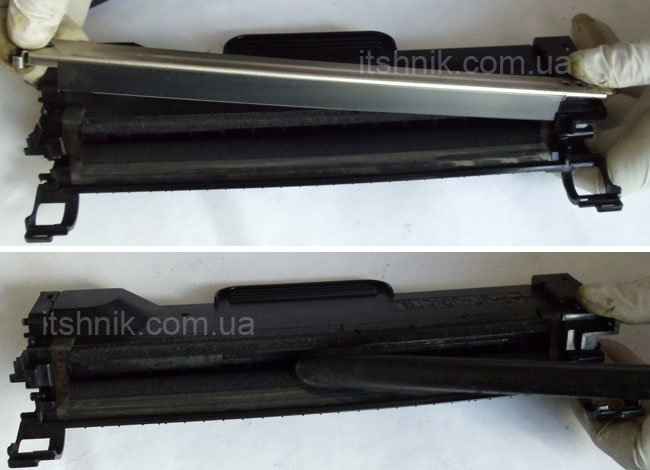

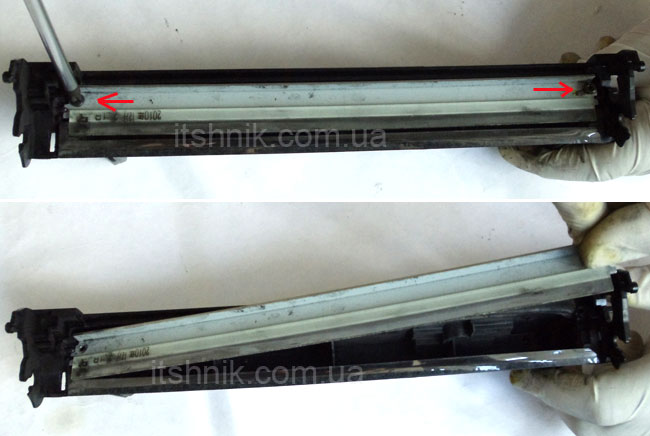

Відкрутимо шурупи, що утримують ракель (лезо очищення) з обох боків. Лезо потрібно очистити від забруднень. Якщо края силіконового боку ракеля пошкоджені або деформовані, то слід замінити лезо на нове. Звільнивши бункер від леза, очищаємо його вміст від залишків тонера.

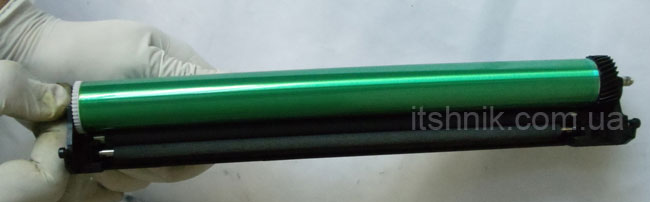

Після того, як бункер буде повністю очищений від залишків тонера, збираємо у зворотній послідовності ракель (очищений), тримачі вала первинного заряду, фетровий вал, вал PCR і фотобарабан.

Зібраний перший відсік відкладемо в сторону. Далі приступимо до розбирання тонерного відсіку.

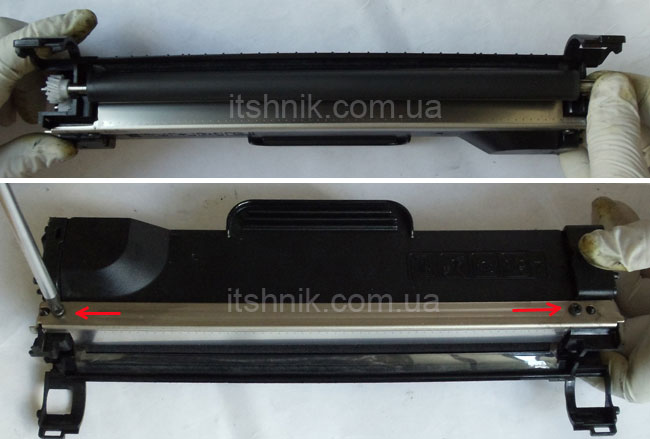

Акуратно знімаємо вал проявки (Developer Roller). Потім відкручуємо обидва шурупи, які утримують лезо дозування (Doctor Blade).

Обережно знімаємо дозуюче лезо, щоб не допустити його деформації і не пошкодити поверхню. Лезо слід дуже акуратно очищати від бруду (особливо кромку). Будь-яке спотворення поверхні кромки леза може призвести до появи дефектiв пiд час друку. Тому треба поводитися з дозуючим лезом вкрай дбайливо.

Під дозуючим лезом в ніші тонерного відсіку знаходиться вал мішалки тонера. Його поверхню акуратно очищаємо від залишків тонера легким дотиком трубки вакуумного (тонерного) пилососа. Вал мішалки потрібно очистити з усіх боків. Тому, в міру очищення, будемо прокручувати його навколо своєї осі і поступово очищати.

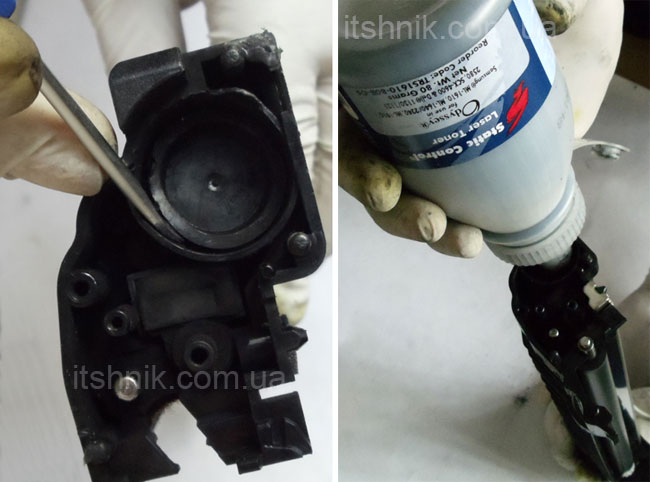

Відкривши пробку бункера, звільняємо його вміст від залишків тонера і ретельно очищуємо.

Тепер, коли залишки тонера видалені, можна встановити назад чисте дозуюче лезо і очищений ролик проявки, а також закрити бокову кришку з боку шестерні вала перед тим, як засипати тонер TRS2825-90B-OS у відсік. Встановлена бокова кришка запобіжить висипанню тонера з відсіку назовні.

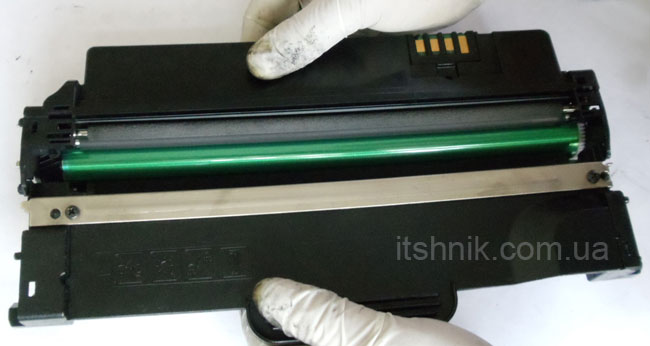

Щільно закриємо пробку тонерного відсіку і з'єднаємо обидві половинки картриджа. Робимо це акуратно, щоб не пошкодити поверхню фотобарабана.

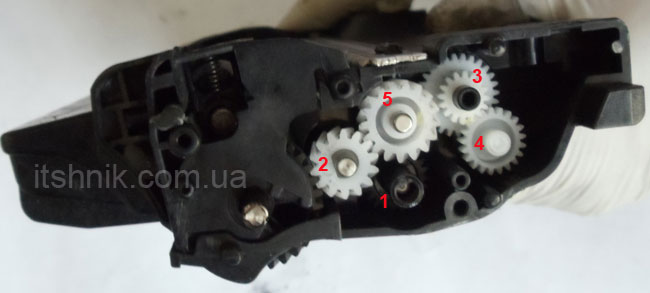

Якщо в процесі розборки картриджа ви знімали дрібні шестерні під лівою боковою кришкою, то встановлювати їх на місця потрібно в зазначеній послідовності:

Для лівого боку картриджа залишилося лише закріпити бокову кришку. Ми рекомендуємо скористатися для цього клейовим пістолетом, а не нарізкою різьблення для подальшого вкручування шурупів з метою фіксації бокової кришки картриджа.

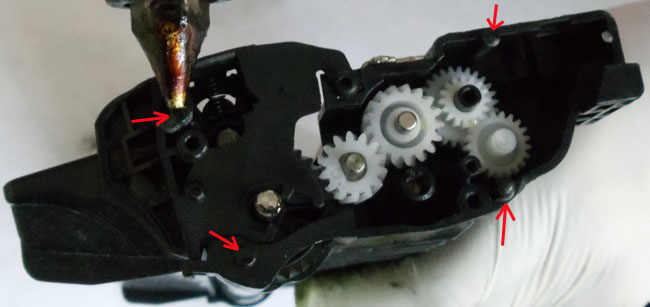

Нанесемо по краплині гарячого пластику на опорні вершини. Намагайтеся використовувати небагато клею, щоб при наступних розборках картриджа не виникало складнощів при розкритті.

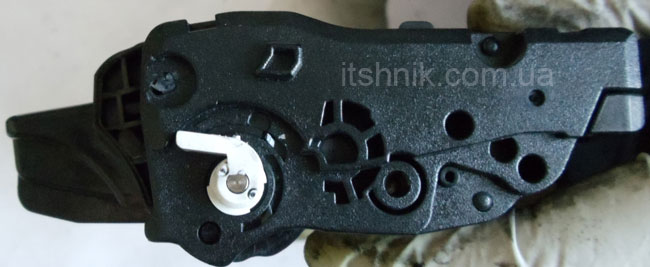

Зверніть увагу на положення "важеля" осі фотобарабана після зборки:

Перед тим, як зафіксувати бокову кришку з правого боку, потрібно очистити контакти і нанести невелику кількість свіжої струмопровідної змазки на їх поверхню. Нагадуємо про те, що кількістю струмопровідної змазки не можна зловживати.

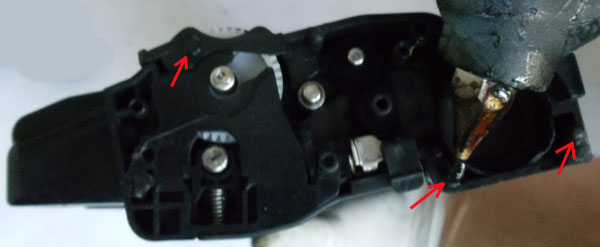

Перед фіксацією правої бокової кришки нанесемо по краплині гарячого пластику на опорні вершини і закриємо кришку, притримуючи її півхвилини, поки пластик не застигне.

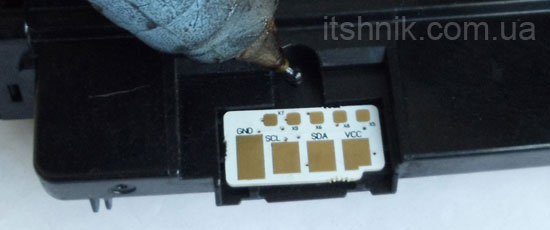

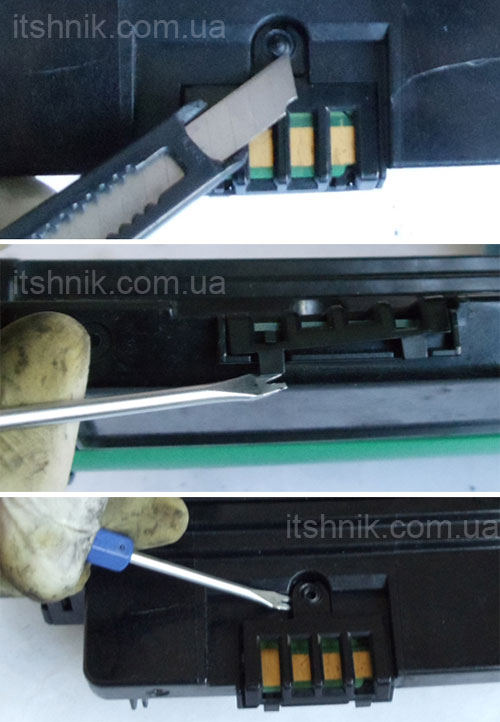

Залишилося тільки замінити чіп на новий. Для цього потрібно вийняти з посадкового місця старий чіп. Пластикову заклепку можна зрізати ножем. Два замки в нижній частині решітки можна підколупнути інструментом. Після цього залишиться лише витягти оригінальний чіп назовні.
