Картриджі Hewlett-Packard 305A (CE410A Black, CE411A Cyan, CE412A Yellow, CE413A Magenta) використовуються в кольорових лазерних принтерах та БФП серії Hewlett-Packard LaserJet Pro 300 Color MFP M351, M375nw, Pro 400 Color MFP M451dn, M451dw, M451nw, M475dw, M475dn.
Серія HP №305 дуже схожа на попередні картриджі серії Hewlett-Packard CC530A, CC531A, CC532A, CC533A для принтерів Hewlett-Packard Color LaserJet CM2320nf, CM2320fxi, CP2025dn, CP2025n, CP2020, CP2025x. Витратні матеріали - фотобарабан, вал первинного заряду, чистяче лезо, дозуюче лезо, ролик-дозатор, ущільнювачі - в зазначених картриджах використовуються однакові.

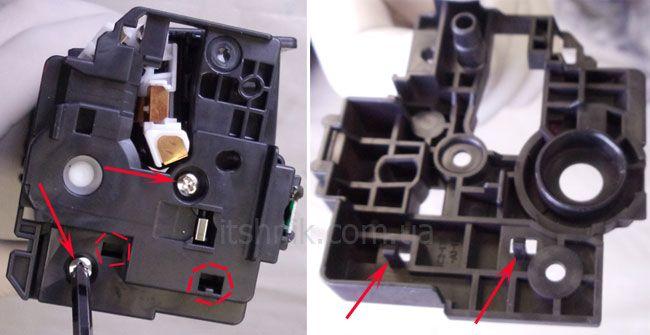

Розборку картриджа почнемо зі зняття лівої бокової кришки (сторона з чіпом). Відкручуємо два шурупа, кришку знімаємо з урахуванням двох односторонніх замків зсередини:

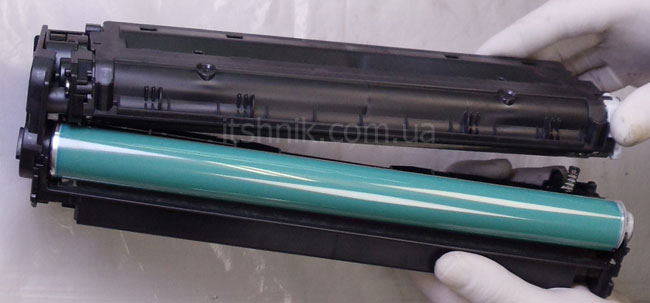

Знявши ліву бокову кришку, можна роз'єднати картридж на дві частини. Праву бокову кришку знімати не обов'язково. В даній інструкції права бокова кришка залишається на своєму місці, не заважаючи подальшій розборці і заправці.

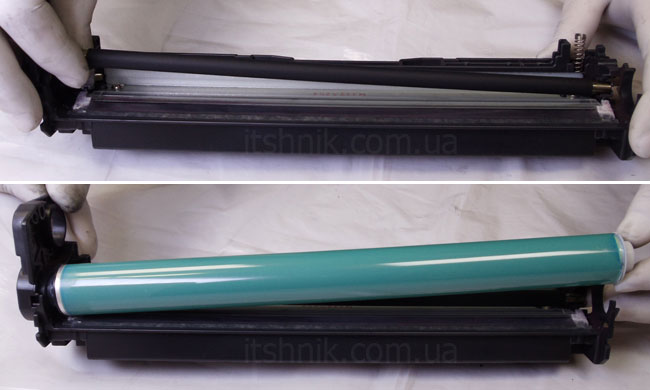

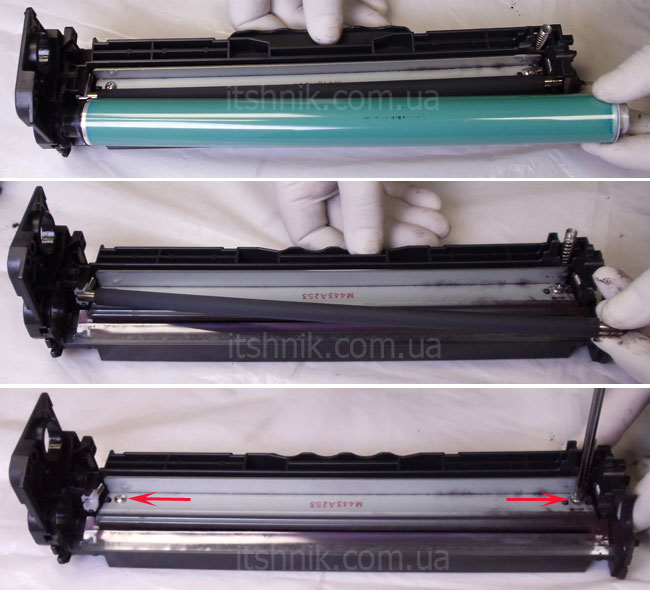

Тонерний відсік картриджа поки відкладемо в сторону і продовжимо розбирання бункера для відпрацьованого тонера. Послідовно знімаємо фотобарабан, вал первинного заряду і відкручуємо шурупи леза очищення:

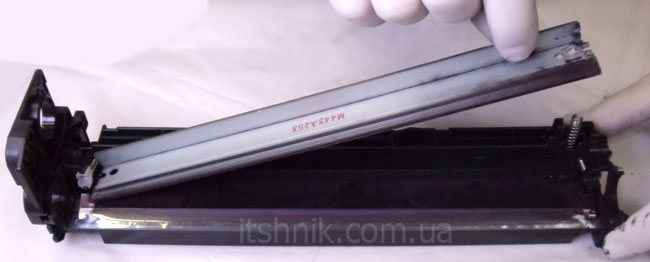

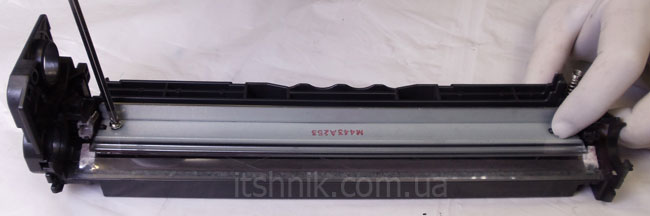

Знімаємо лезо очищення, відкриваючи доступ до бункера для відпрацьованого тонера:

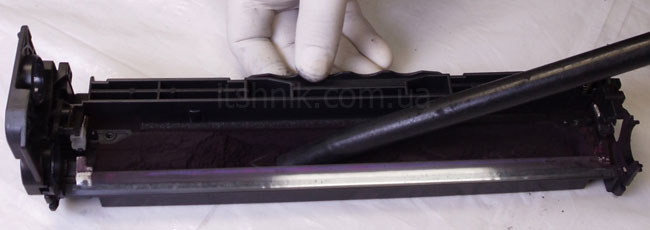

Бункер потрібно очистити від вмісту - витрусити в герметичний пакет або продути вакуумним (тонерним) пилососом. Якщо не очищати цей відсік, то, рано чи пізно, накопичений відпрацьований тонер почне в процесі друку висипатися з-під леза на папір, утворюючи брудні плями і смуги по всьому листу.

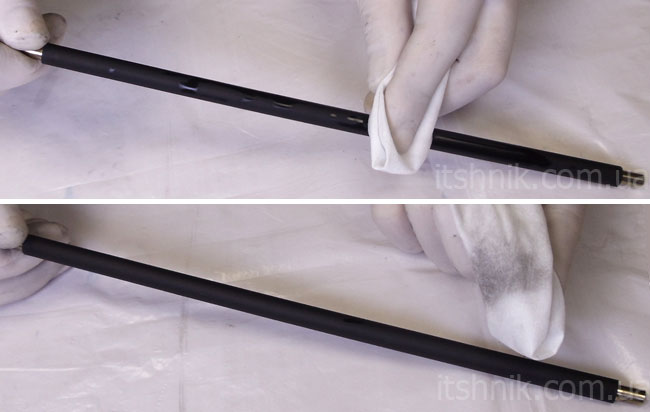

Після кожного циклу друку, при черговій заправці картриджа рекомендується міняти вал первинного заряду (Primary Charge Roller). Якщо вал не змінювати на новий, то потрібно хоча б очистити його перед установкою в картридж. Очистити вал первинного заряду можна безворсовой серветкою з рідиною для очищення валів PCR.
Лезо очищення (ракель) можна протерти сухою серветкою. Перед установкою леза потрібно нанести на його кромку старт-пудру або тонер відповідного кольору. Іноді кромку леза присипають тонером жовтого кольору (жовтий колір найменш помітний на відбитках).

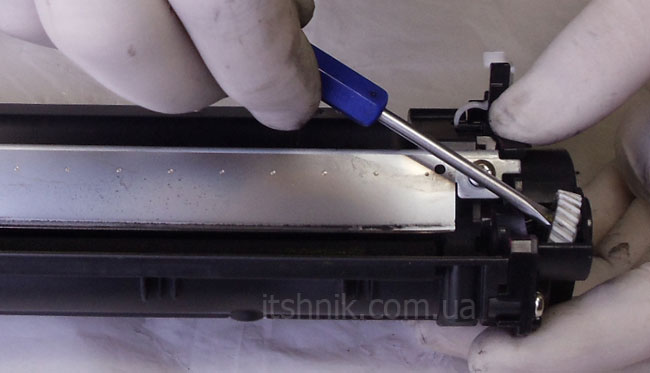

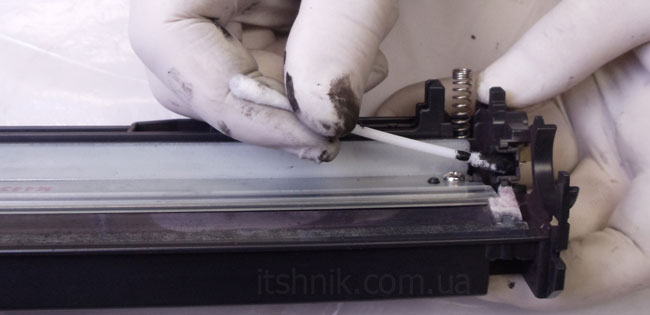

Перед тим, як встановити вал первинного заряду , потрібно змастити струмопровідним мастилом ліву втулку вала заряду (чорного кольору). Праву втулку (білого кольору) змащувати не потрібно.
Повертаємо на місце вал заряду і фотобарабан.

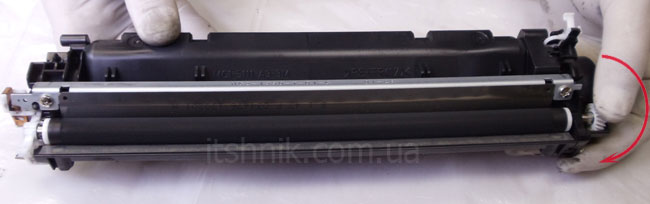

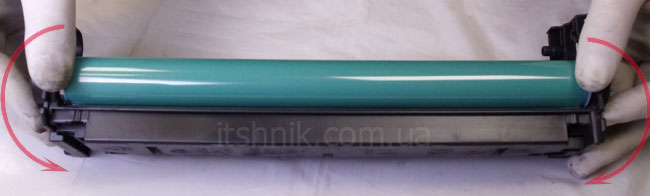

Тепер перевіримо рухливість фотобарабана. Для цього тимчасово встановимо ліву бокову кришку і двома великими пальцями прокрутимо барабан у напрямку від себе. Завдання полягає в тому, щоб переконатися, що барабан прокручується і не заклинює.
Після цієї процедури можна зняти ліву бокову кришку, відкласти в сторону зібрану половину картриджа і приступити до розборки тонерного відсіку. Фотобарабан можна накрити аркушем паперу, тканиною, щоб захистити від зайвого освітлення (сонячні промені, яскраве світло).

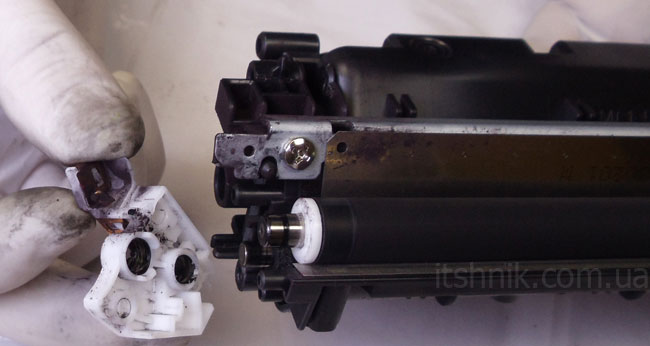

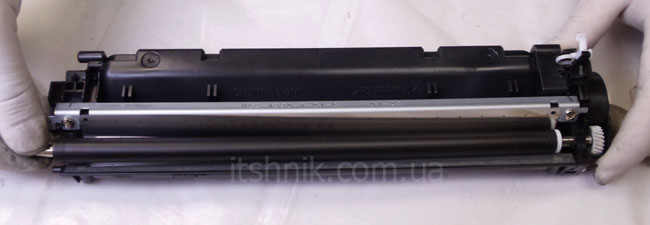

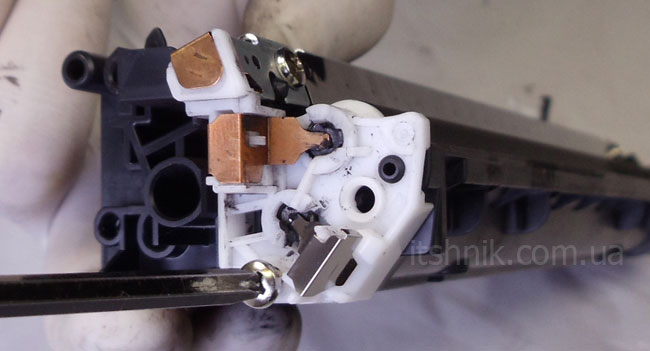

Приступимо до розборки тонерного відсіку. Знімемо контактну пластину (білого кольору), відкрутивши фіксуючий шуруп.

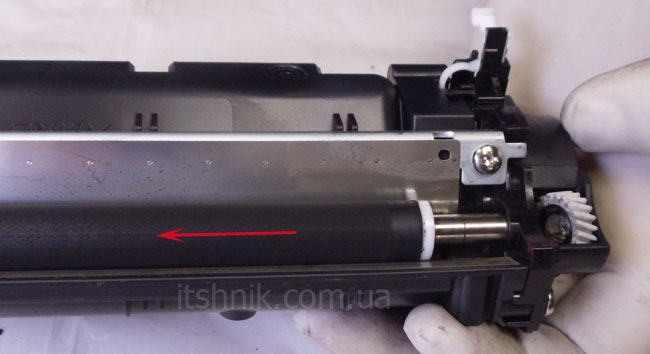

Витягнемо «магнітний *» вал проявки (developer roller) з посадкового місця:
* вал насправді не магнітний за визначенням; правильніше було б називати його валом проявки (Developer Roller). «Магнітним» його називають радше за звичкою, тому що він виконує функції магнітного вала. Ми будемо називати його саме так.
Шестірню магнітного вала теж витягуємо:

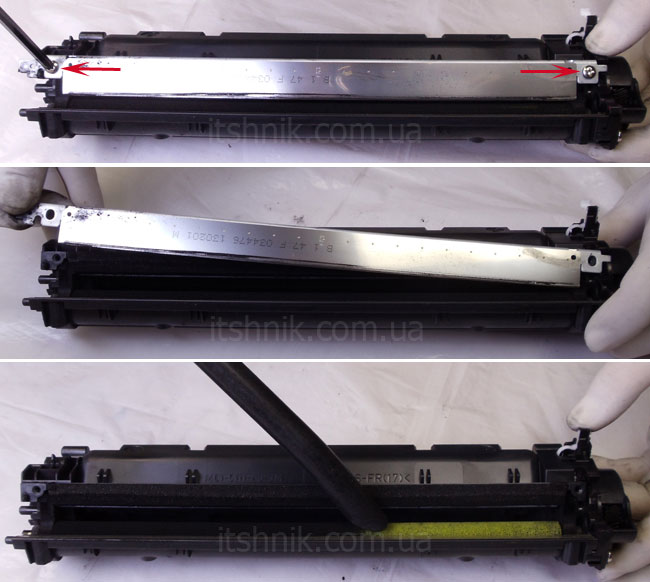

Далі відкручуємо шурупи, що фіксують лезо дозування. Акуратно знімаємо дозуюче лезо, під яким розташований фетровий ролик (він же транспортний вал, вал мішалки тонера, ролик-дозатор тонера, поролоновий вал і ін.). Ролик-дозатор слід очистити від тонера за допомогою вакуумного пилососа. Трубкою пилососа намагаємося майже не торкатися ролика. Очищаємо його на деякій невеликій дистанції, щоб не пошкодити поролон. Якщо тонерного пилососа немає, то краще не чіпати ролик зовсім.
Якщо ролик-дозатор зношений, його потрібно замінити на новий. Пошкоджена нерівна поверхня ролика-дозатора істотно впливає на розподіл тонера по поверхні магнітного вала. Нерівномірний розподіл тонера призводить до спотворення передачі кольору.

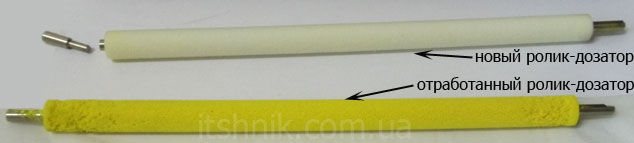

На фото нижче наведені зразки відпрацьованого ролика з неабияк зношеним поролоном по обох краях і нового ролика з рівною поверхнею:

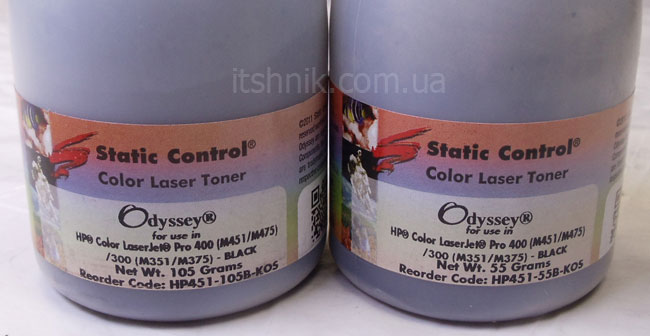

Тепер можна заправити картридж тонером. Для чорних картриджів HP CE410A та HP CE410X (стандартної і підвищеної ємності відповідно) є тонер в фасуванні 55 грам HP451-55B-KOS Black та 105 грам HP451-105B-KOS Black. Фізичні розміри банок з тонером однакові, різниця лише у вазі тонера.

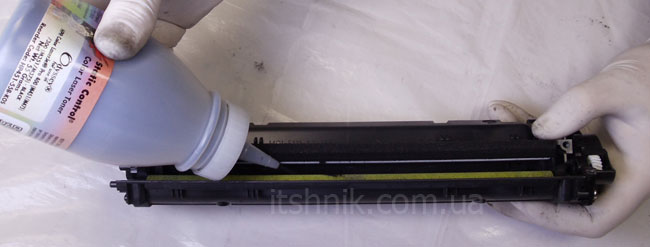

Тонер висипаємо в нішу відсіку, розподіляючи його рівномірно по всьому об'єму.

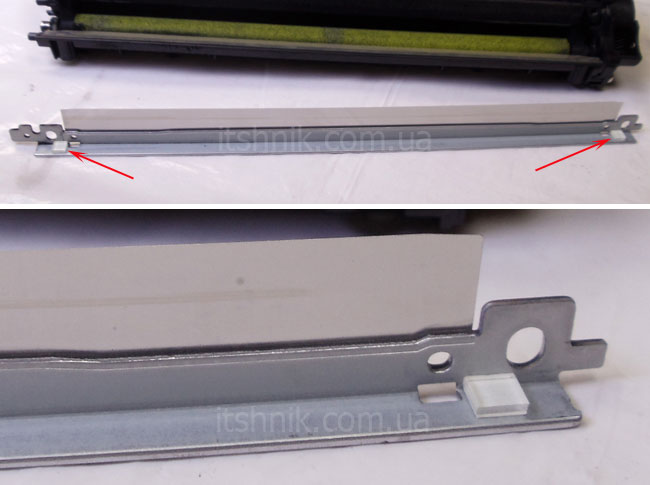

Потім можна повернути на місце дозуюче лезо. Щоб налаштувати правильну величину зазору під дозуючим лезом, прикріпимо до його кінців з внутрішньої сторони два силіконових прошарки HP1525DRBSHIM:
Лезо дозування повертаємо на місце, закріплюємо шурупами по краях. Попередньо очищений вал проявки теж повертаємо на місце.

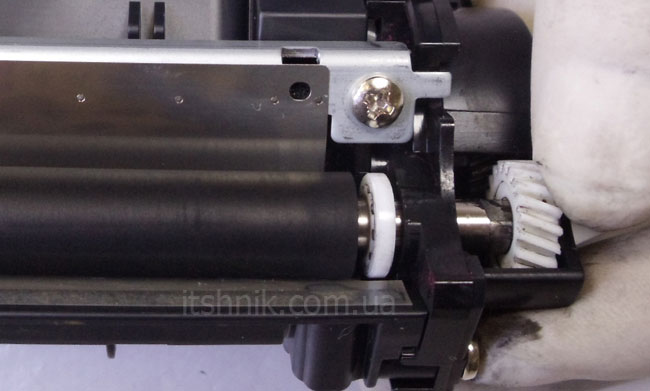

Зверніть увагу, усічений край осі магнітного вала потрібно встановити в усічених отвір шестерні, інакше шестерня не буде обертати магнітний вал:

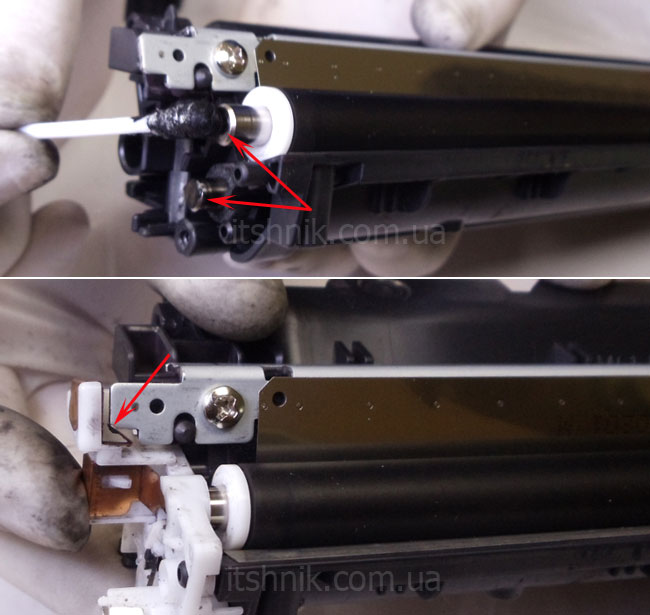

З протилежного боку змастимо струмопровідним мастилом торці магнітного вала і ролика-дозатора. Мастило потрібно наносити без надмірності. Встановлюючи білу пластину з контактною групою, стежимо за тим, щоб під дозуючим лезом правильно розташувалася контактна пружина.
Контактну пластину фіксуємо шурупом:
Тепер потрібно перевірити рівномірність розподілу тонера на поверхні магнітного вала. Вручну прокрутимо кілька разів магнітний вал, спостерігаючи за нанесенням тонера. Вал обертаємо до тих пір, поки не переконаємося, що тонер розподіляється рівномірним шаром по всій площі магнітного вала.

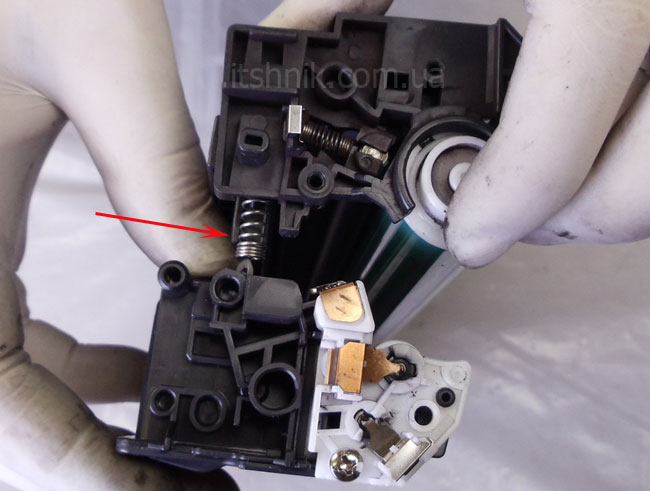

Після цього можна з'єднати обидві частини картриджа. Стежимо за правильною установкою пружин між двома половинами картриджа. Після цього одягаємо ліву бокову кришку і закручуємо обидва шурупа.

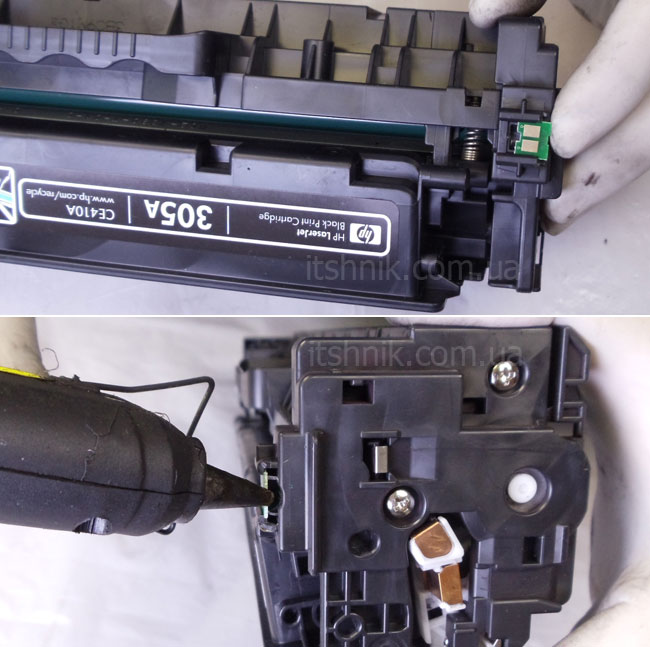

Міняємо чіп на новий і закріплюємо його краплею пластикового клею.
Картридж готовий.
