У лінійці кольорових друкувальних пристроїв Xerox Phaser є серія принтерів з однотипними картриджами, заправити які зовсім не складно навіть в домашніх умовах. Це принтери Xerox Phaser 6125, Phaser 6128, Phaser 6130 і Xerox Phaser 6140.
Картриджі Xerox в цих принтерах НЕ взаємозамінні; вони відрізняються формою, посадочними місцями і ресурсом, але заправляються абсолютно аналогічно.
З цієї ж інструкції можна заправляти картриджі для кольорових принтерів Fuji-Xerox DocuPrint C1110, Dell 1320c Color Laser Printer.
Для заправки таких картриджів знадобиться тонер (чорний D1320-30B-K, синій X6125-15B-C, червоний X6125-15B-MA, жовтий X6125-15B-Y) і чіп.
Чіпи для кожного картриджа - індивідуальні, тонер же, хоч і однаковий за властивостями (хімічний легкоплавкий Xerox EA Toner), але відрізняється вагою, оскільки ресурс у всіх картриджів різний (від 1000 до 3100 копій).
У принтерах Xerox Phaser 6125/6128/6130/6140 використовується роздільна конструкція - оптичний блок відділений від тонер-картриджів. Картридж представляє собою просто тубу з тонером, без внутрішніх деталей, схильних до зносу (таких, як фотоциліндр, магнітний вал, ракель, вал PCR та ін.). Завдяки цьому, тубу можна перезаправляти багаторазово, без втрат в якості друку.

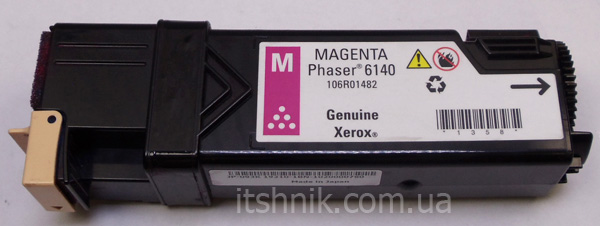

Отже, ми покажемо заправку на прикладі пурпурного картриджа Xerox Phaser 6140 106R01482 Magenta.
Почнемо.

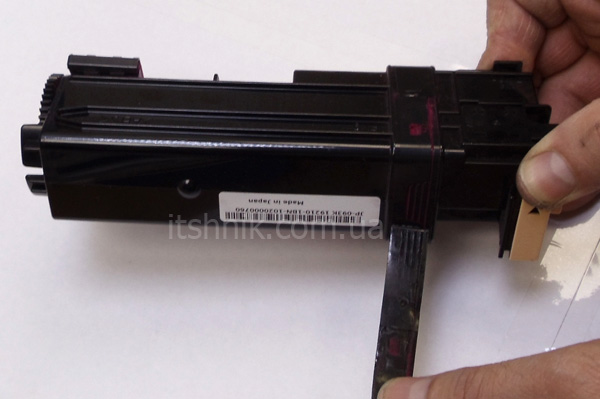

Перш за все, потрібно зняти клейку стрічку чорного кольору, що охоплює шов між тонерним відсіком та відходним бункером.

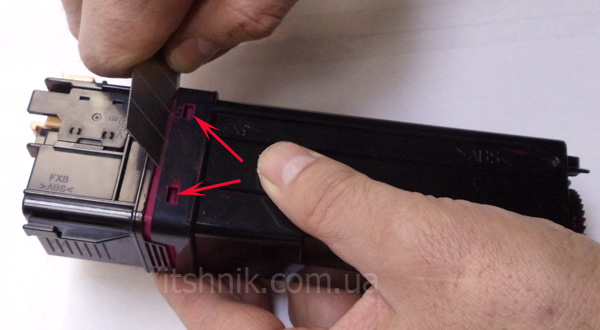

Тепер потрібно відокремити відходний бункер від тонерного відсіку. Для цього трохи натиснемо на два замки в отворах, зазначених стрілками на фото нижче і акуратно роз'єднаємо тубу на дві частини:

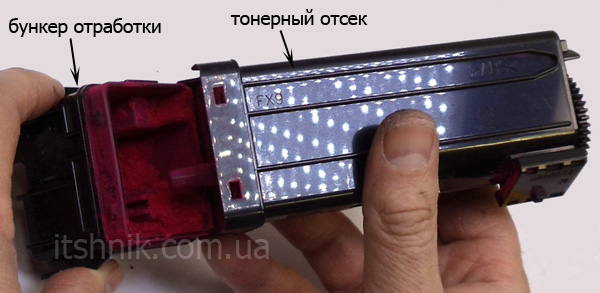

Поділяючи тонерний і відходний відсіки картриджа, намагаємося не розтрусити їх вміст. Хімічний Xerox EA тонер складається з найдрібніших частинок діаметром всього 3-5 мікрон, які дуже легко розпорошуються в повітрі не без шкоди для здоров'я.

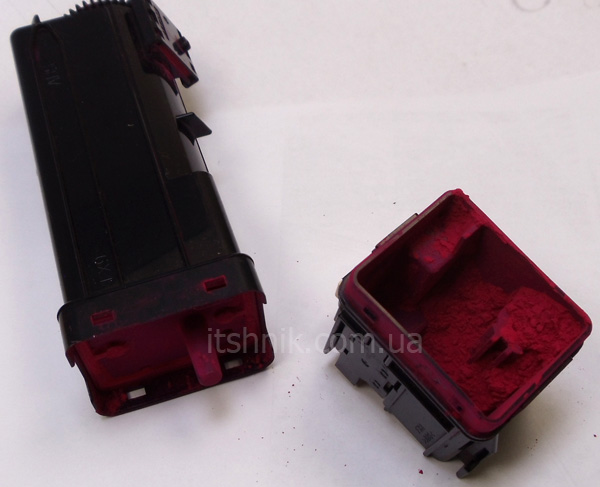

В процесі експлуатації в бункері накопичується брудний тонер. Очистити бункер можна за допомогою вакуумного тонерного пилососа. У домашніх же умовах просто витрушуємо відпрацьований тонер в герметичний пакет і викидаємо його в сміття. Побутовий пилосос використовувати для очищення картриджа не потрібно.

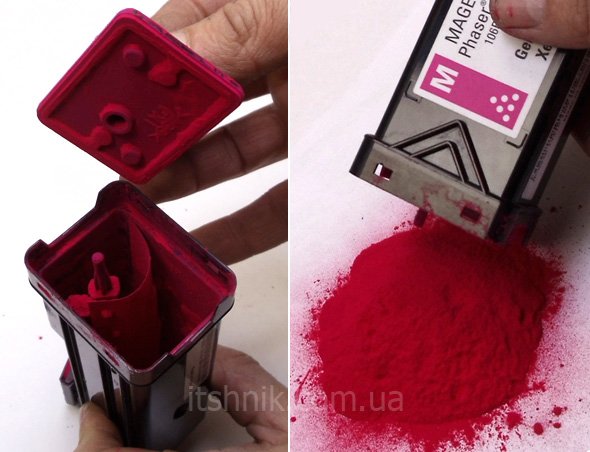

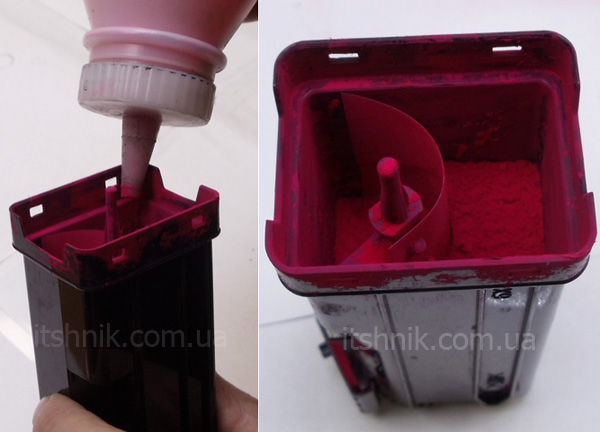

Далі знімаємо пробку тонерного відсіку. У відсіку може залишатися невелика кількість невикористаного чистого тонера. Цей тонер теж витрушуємо або вичищаємо вакуумним пилососом.
В чистий відсік можна засипати банку нового тонера D1320-30B-MA. Одна банка тонера розрахована на одну заправку картриджа.

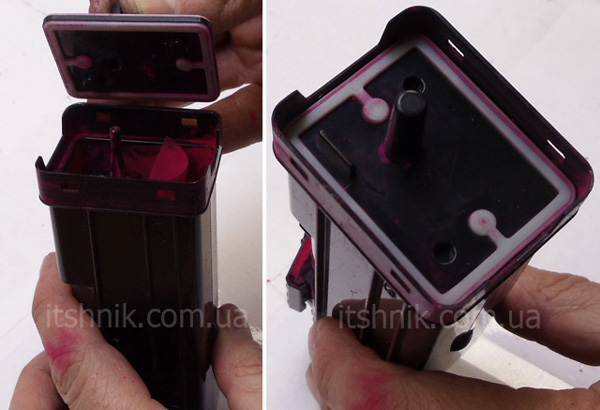

Засипавши в тубу тонер, можемо закрити пробку.

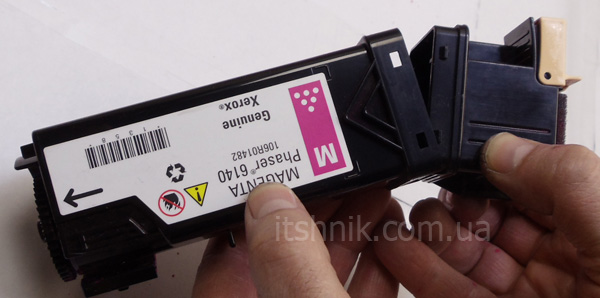

Потім з'єднаємо дві половини картриджа:
Склеїмо клейкою стрічкою шов між тонерним і відходним бункерами:
Залишилося тільки замінити чіп на новий. Чіпи потрібно міняти при кожній заправці картриджа. Чіпи, як і тонер, одноразові. Після відліку заданої кількості надрукованих аркушів, чіп блокує друк і оповіщає про необхідність замінити картридж.

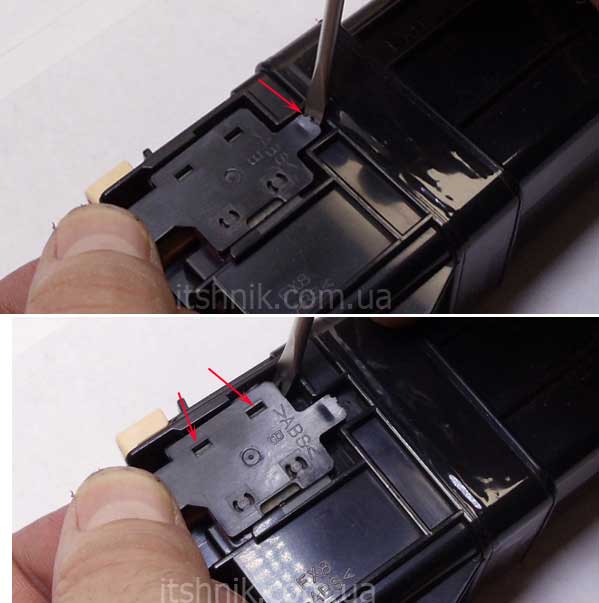

Планку з чіпом потрібно трохи підчепити вгору в місцях зчеплення з замками:

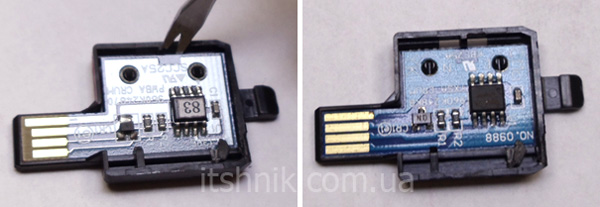

Витягуємо з посадкового місця старий чіп і встановлюємо замість нього новий.
Планку з новим чіпом встановлюємо на своє місце.
Картридж готовий до експлуатації.
Також пропонуємо вашій увазі відео-інструкцію по заправці картриджів Xerox Phaser 6125 / 6130 / 6128 / 6140:
Дата першої публікації - 30 червня 2014
