Картриджі Samsung MLT-D103S, MLT-D103L, MLT-D115S, MLT-D115L є однотипними, але не взаємозамінними. Їх можна заправляти по одному алгоритму. Змінні запчастини в картриджах MLT-D103 і MLT-D115 - однакові, а чіпи - індивідуальні.
Картриджі MLT-D103 використовуються в принтерах SCX-4729FD, ML-2950, ML-2955, ML-2955ND, ML-2545.
Картриджі MLT-D115 призначені для використання в апаратах Xpress SL-M2620, M2625, SL-M2820, M2825, SL-M2670, M2675, SL-M2870, M2875.
Картриджі стандартного ресурсу позначаються літерою S, а картриджі збільшеного ресурсу - літерою L. Існують також картриджі "стартові", які не мають літерних позначень. Ці картриджі встановлені в принтері при покупці. Вони здатні надрукувати не більше 500 аркушів (звідси і назва "стартовий"). Проте, стартові картриджі теж підлягають перезаправці.

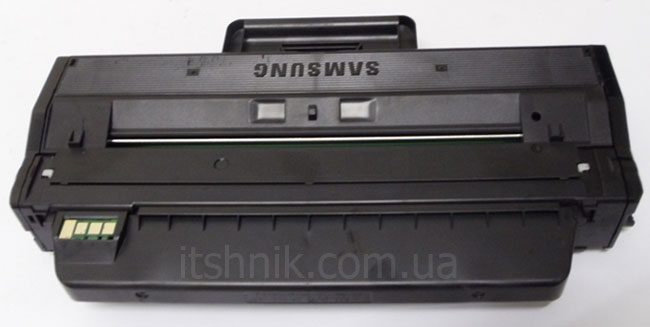

Ми покажемо заправку на прикладі картриджа Samsung MLT-D115.

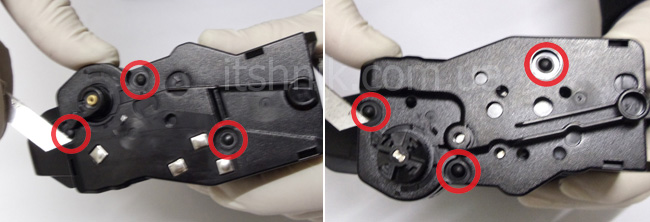

Перед розборкою картриджа потрібно зрізати ножем (або стамескою) пластикові заклепки на обох бокових кришках.

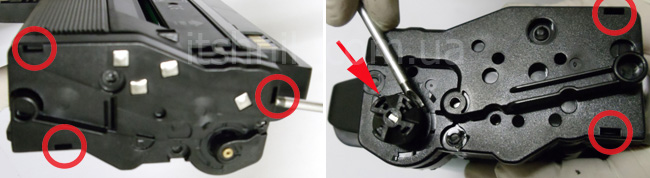

Окрім пластикових заклепок, бокові кришки закріплені внутрішніми замками. Три замки з правого (контактного) боку і два замки з лівого боку (сторона з шестернею приводу фотобарабана). На кожній стороні є відповідні літери R - right / право та L - left / ліво.
За допомогою викрутки з плоским шліцом піддягаємо бокові кришки, трохи здавлюючи всередину замки, і, таким чином, звільняємо зубці під боковими кришками. Шестерню приводу фотобарабана теж потрібно зняти перед розборкою картриджа.

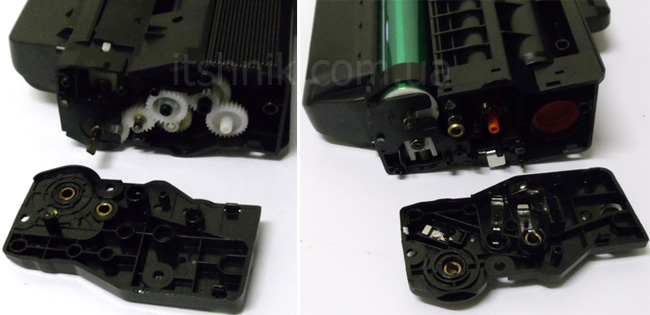

Звільнивши все замки, знімаємо обидві бокові кришки.

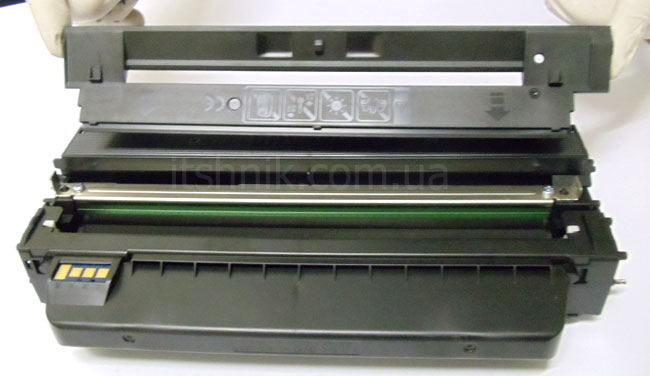

Потім знімаємо верхню кришку-протектор:

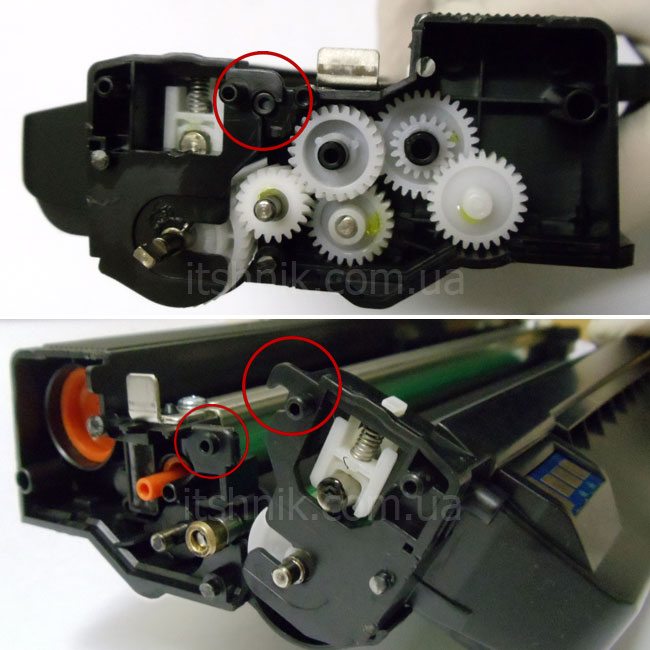

Тепер потрібно розділити картридж на дві частини. Для цього акуратно звільняємо вигнуті зажими, що утримують два відсіки картриджа з боку шестерень і з контактної сторони:

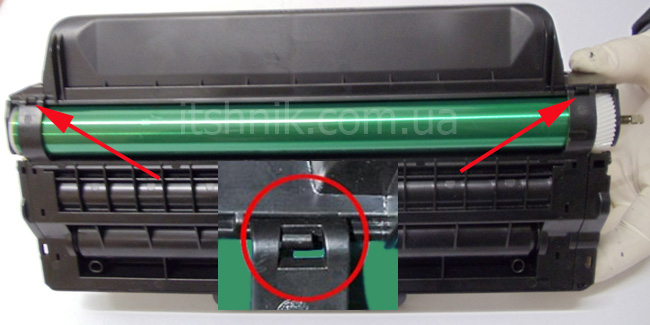

Крім цих зажимів є ще дві петлі з гачками близько до країв фотобарабана. Розділяючи картридж на два відсіки, потрібно враховувати ці нюанси.
Розділивши картридж на дві частини, одну з них можна відкласти в сторону і продовжити розбір другій частині. Ми продовжили розбирати відсік для відпрацьованого тонера.

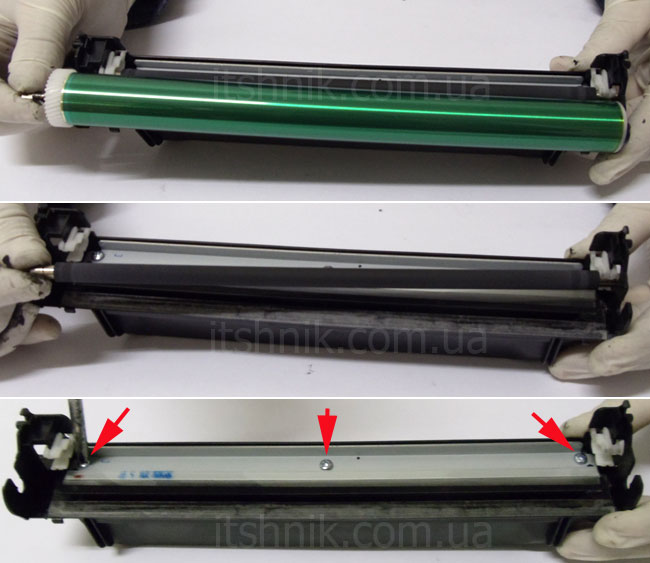

Отже, послідовно знімаємо фотобарабан (OPC Drum), вал первинного заряду (Primary Charge Roller) і лезо очищення / ракель (Wiper Blade). Лезо закріплено трьома шурупами. Відкручуємо їх і витягаємо лезо з посадкового місця.

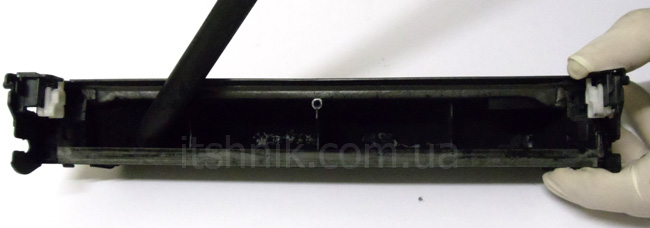

За допомогою тонерного пилососа ретельно очищаємо від бруду нішу відсіку, ущільнююче лезо та ущільнювальний герметик по краях відсіку.

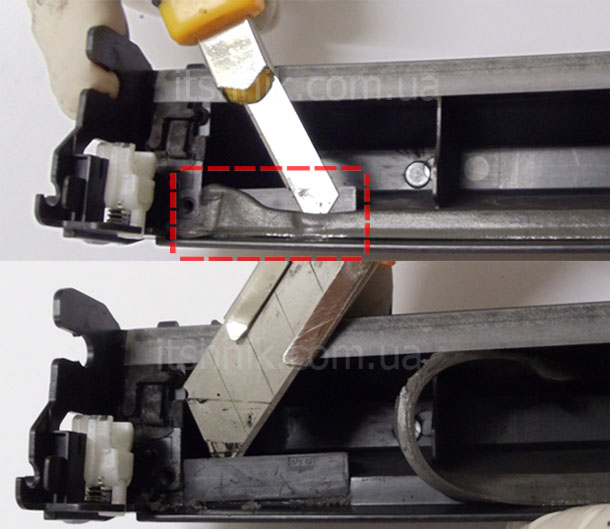

Тепер можна замінити чіп на новий. Доступ до чіпу загороджує ущільнювальний герметик. Акуратно відклеюється герметик за допомогою ножа. Під герметиком розташована пластина кріплення чіпа. Також за допомогою тонкого леза ножа акуратно піднімаємо пластину разом з приклеєним до неї чіпом.

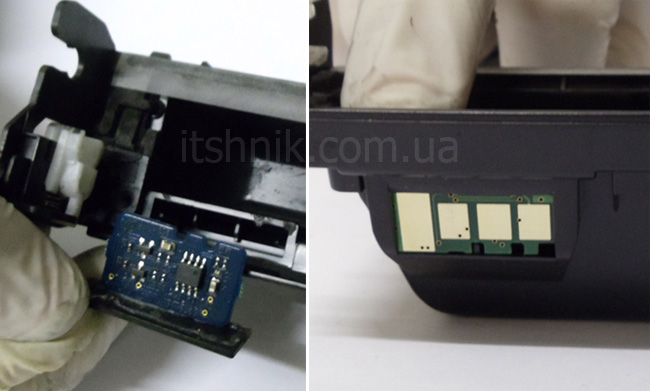

Замість рідного відпрацьованого чіпа потрібно встановити новий чіп D115CH, якщо це картридж Samsung MLT-D115, або чіп SAM103CPLYSEE, якщо у вас картридж Samsung MLT-D103. Потім встановлюємо планку з чіпом на місце і щільно придавлюємо зверху герметиком, щоб не допустити витік відпрацьованого тонера з відсіку в процесі роботи принтера.

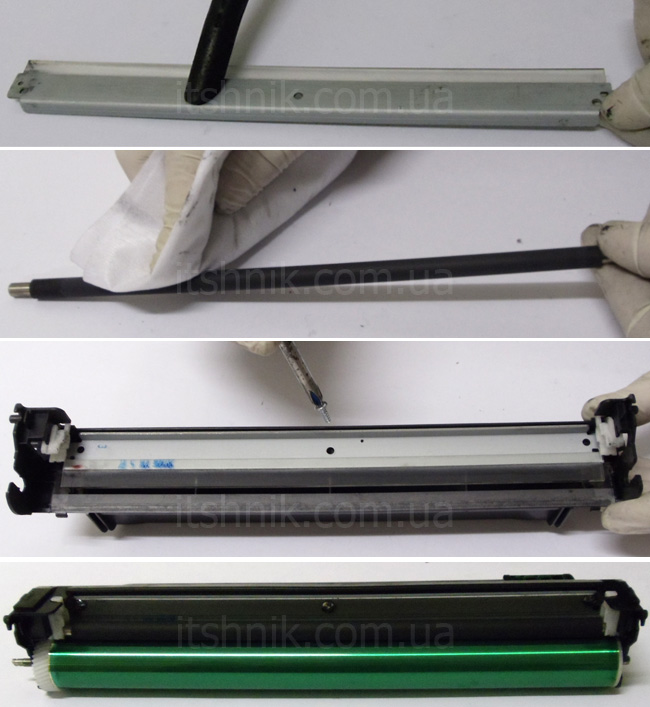

Перед тим, як зібрати відсік для відпрацьованого тонера, очистимо від бруду лезо, вал заряду і барабан. Для очищення валу первинного заряду і фотобарабана рекомендуємо використовувати безворсові серветки, щоб не пошкодити поверхні цих запчастин. Пошкоджені витратні матеріали можна замінити новими на етапі зборки відсіку. Встановивши на місця очищені (або нові) комплектуючі, можна відкласти в сторону відсік для відпрацюваного тонеру та перейти до роботи з тонерним відсіком картриджа.
Бункер тонерного відсіку картриджа Samsung MLT-D115 (MLT-D103) щільно закоркований глибокою пробкою. Якщо докласти значних зусиль і запастися терпінням, то можна буде цю пробку відкоркувати, очистити нутрощі бункера від залишків тонера і засипати нову порцію тонера. Але, якщо набридне боротися з пробкою, то можна перейти до плану «Б», який ми і продемонструємо нижче.

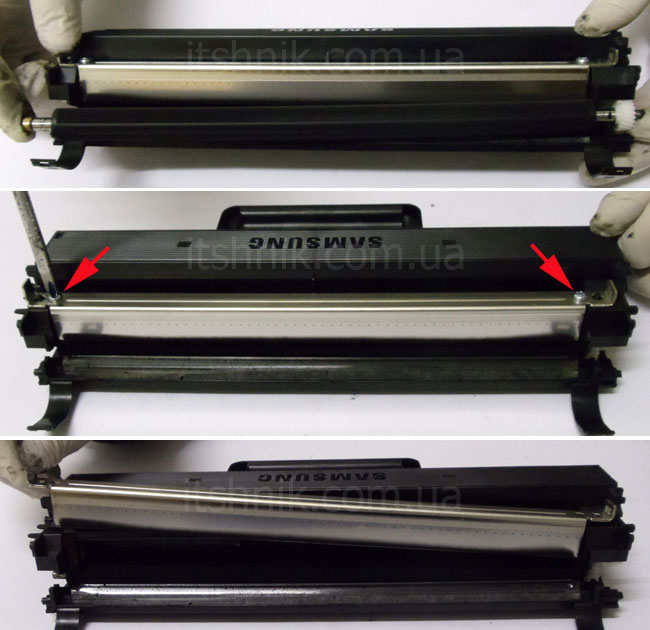

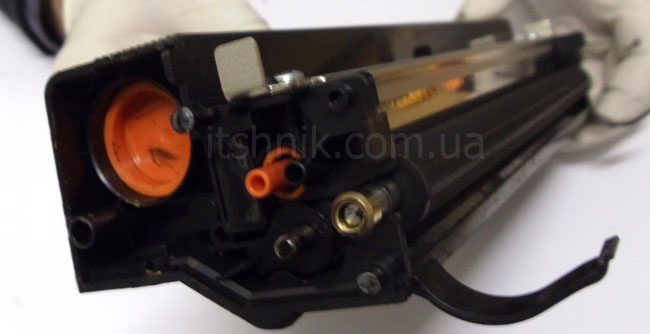

Витягуємо з посадочного місця вал переносу тонера (він же Developer Roller, вал проявлення, або по-простому «магнітний вал»). Потім звільняємо від шурупів лезо дозування. Під дозуючим лезом всередині бункера розташований поролоновий ролик подачі тонера. Його знімати не потрібно.

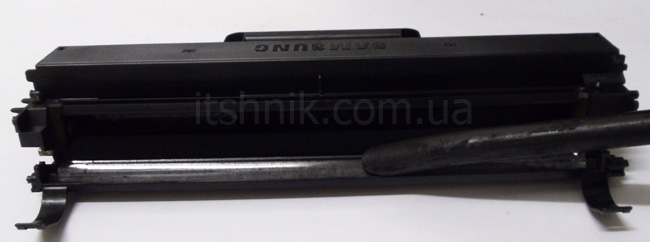

Всередині бункера треба пропилососити, видаливши залишки старого відпрацованого тонера.

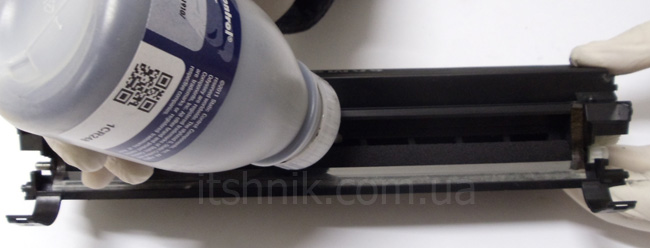

В очищений бункер тепер можна засипати одну банку тонера TRS2825-90B-OS. Ми використовуємо тонер виробництва Static Control Components.

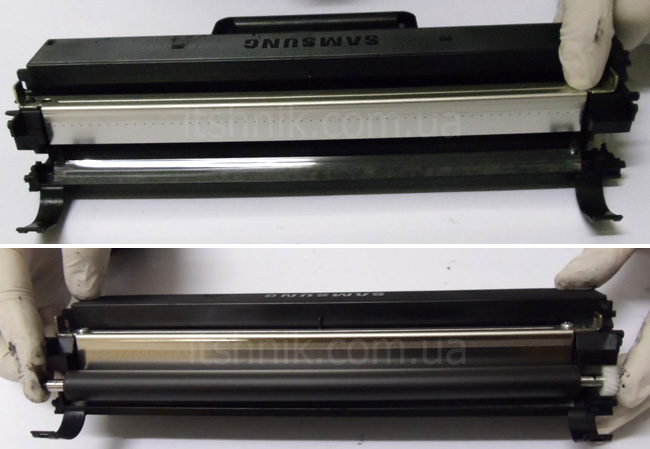

Засипавши порцію тонера, можна зібрати два відсіки картриджа. Якщо дозуюче лезо або вал проявки вимагають заміни, то зараз саме час це зробити.

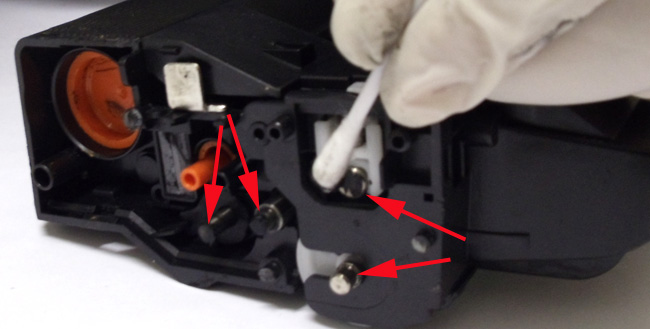

Тепер обидва відсіки картриджа можна з'єднати. При зборці картриджа не забуваємо про петлі та гачки, що утримують конструкцію. Перед тим, як встановити на місце бокові кришки, потрібно змастити струмопровідним мастилом контактні торці валів картриджа. Мастило потрібно наносити зовсім трохи.

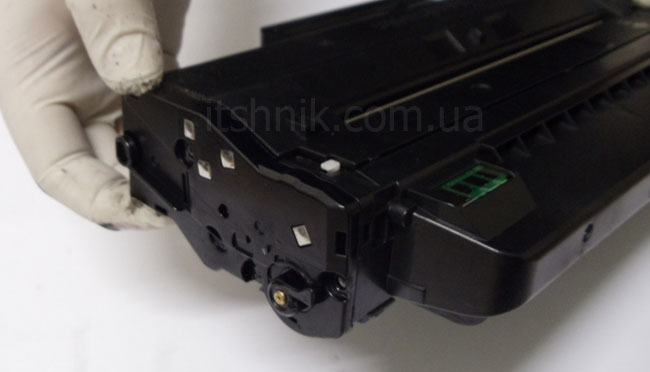

Потім можна встановити на місце праву бокову кришку, затиснувши внутрішні зубці «замків». Вони досить щільно утримують бокову кришку, так що додаткової фіксації не потрібно.

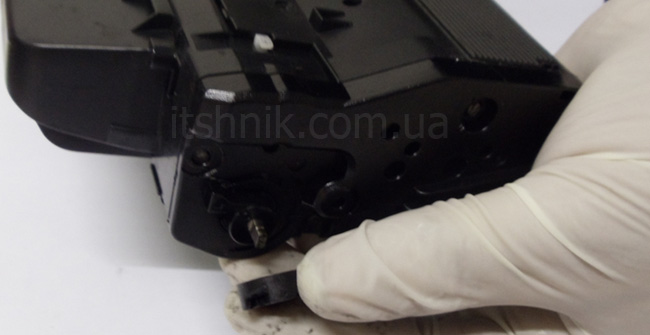

Також повертаємо на місце ліву бокову кришку і шестерню приводу фотобарабана.
Все, картридж заправлений, зібраний і готовий до роботи.
