Лазерні картриджі серії HP 507A використовуються в професійних кольорових принтерах сімейства Hewlett-Packard Color LaserJet Enterprise 500 M570dn, M551n, M551dn, M551xh, M575c, M575f, M575dn. Такі принтери розраховані на великий документопотік і витримують значні навантаження друку.
Коди картриджів: CE400A чорний стандартний, CE400X чорний збільшений, CE401A блакитний, CE402A жовтий, CE403A пурпурний. Картриджі HP 507 відносяться до категорії складних. Обслуговувати такі картриджі слід із застосуванням виключно якісних витратних матеріалів перевіреного виробництва (Static Control Components, Uninet).

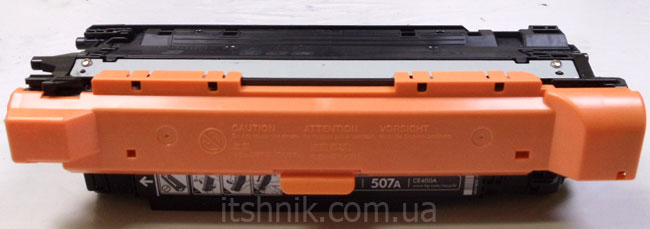

Наша інструкція по заправці картриджа приведена на прикладі чорного картриджа HP 507A CE400A Black стандартної ємності (~ 5500 сторінок друку).

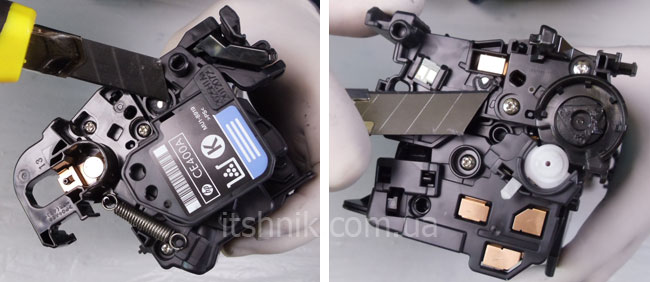

Картридж HP 507A складається з двох частин, які назвемо умовно «тонерний відсік» і «відходний відсік». У зібраному вигляді відсіки картриджа кріпляться двома металевими штифтами. Розборку картриджа потрібно почати з вилучення цих штифтів. У нових картриджах штифти можуть бути приховані під шаром пластика. Звичайним канцелярським ножем зрізаємо пластикову шляпку і відкриваємо доступ до штифтів.

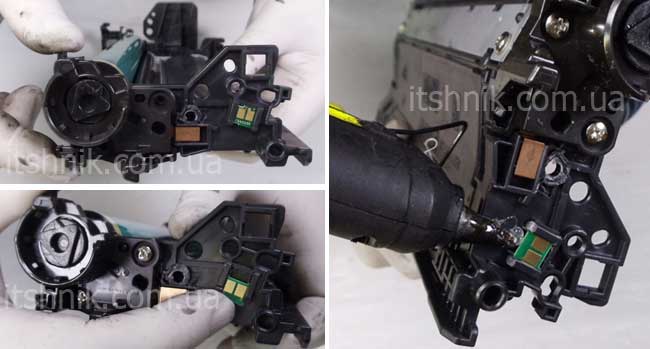

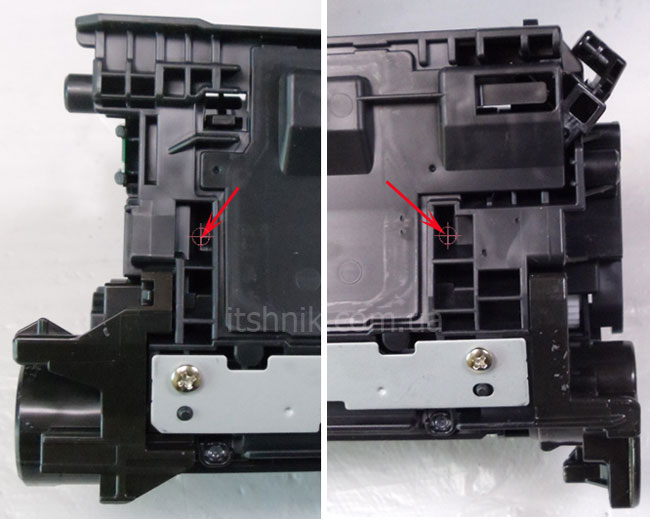

Аби витягти штифти назовні, потрібно просвердлити отвори в зазначених мітками місцях картриджа:

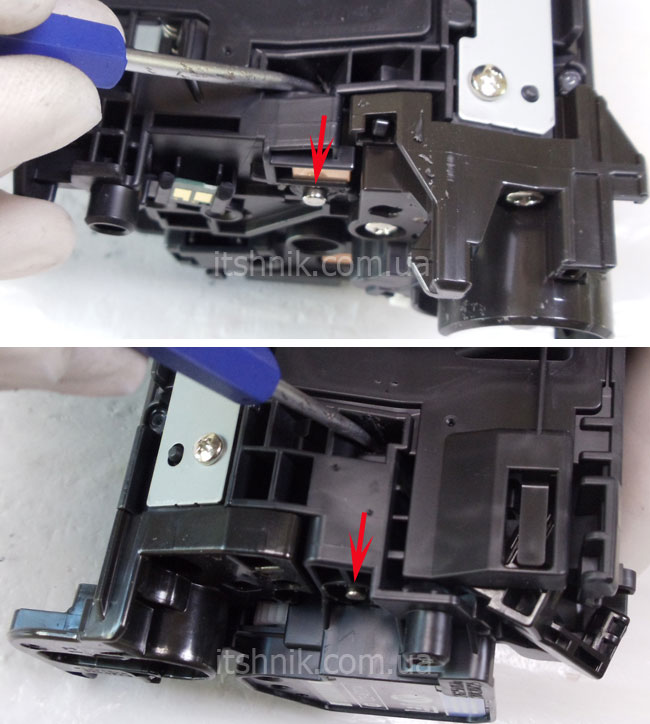

Без свердла до штифтів дістатися складно. У процесі свердління штифти злегка висуватимуться назовні. Через просвердлені отвори можна виштовхнути штифти назовні настільки, щоб можна було схопити їх і витягти повністю.

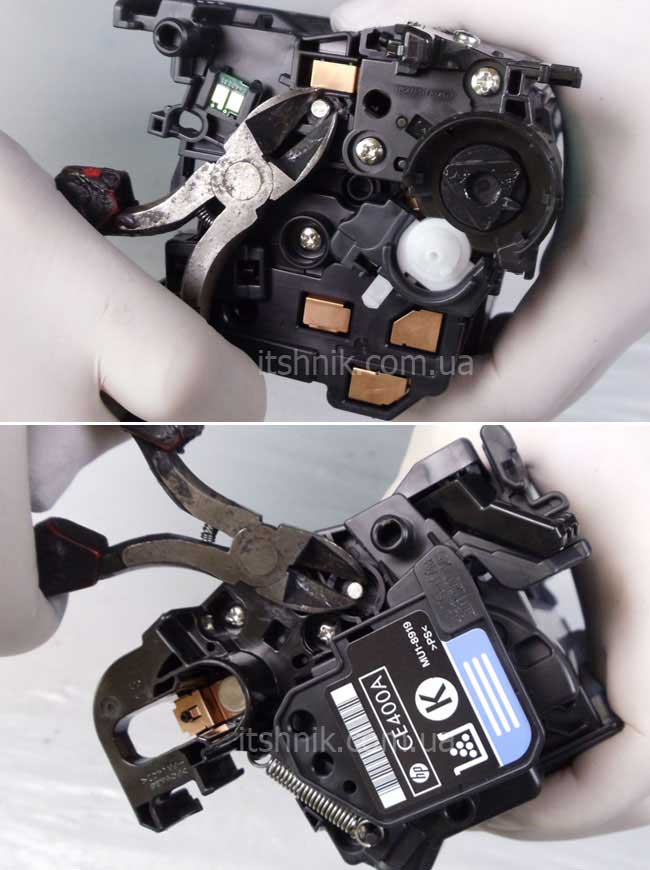

Витягуємо обидва штифта:

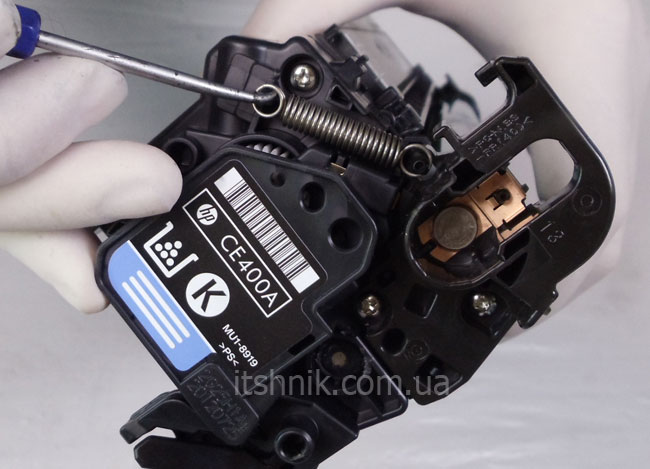

Знімаємо пружину кріплення:

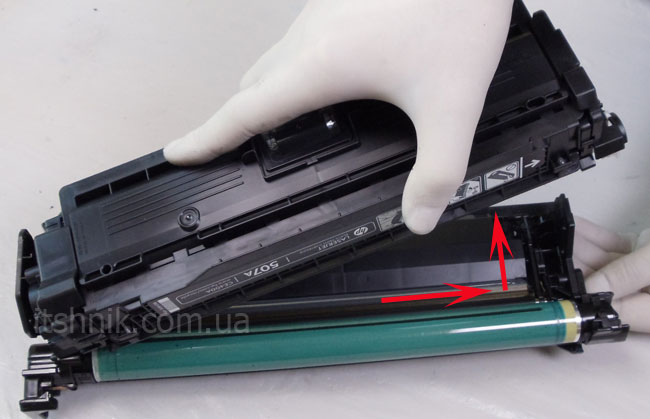

Роз'єднаємо дві половини картриджа

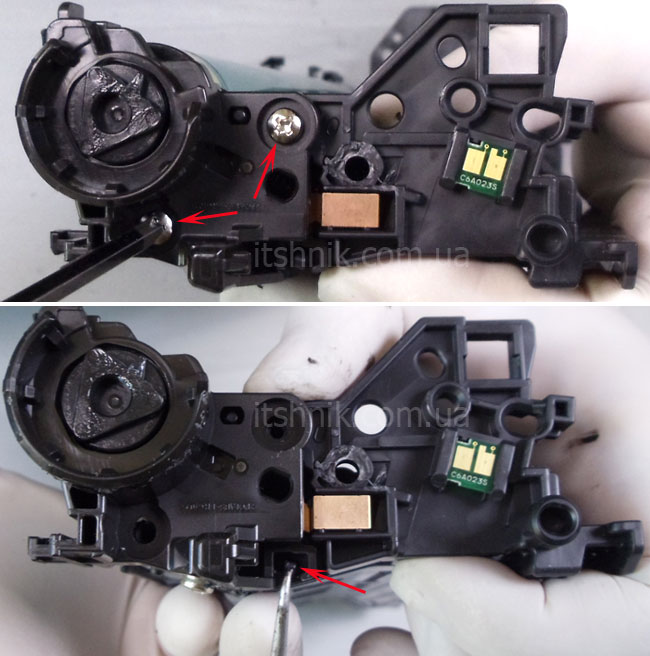

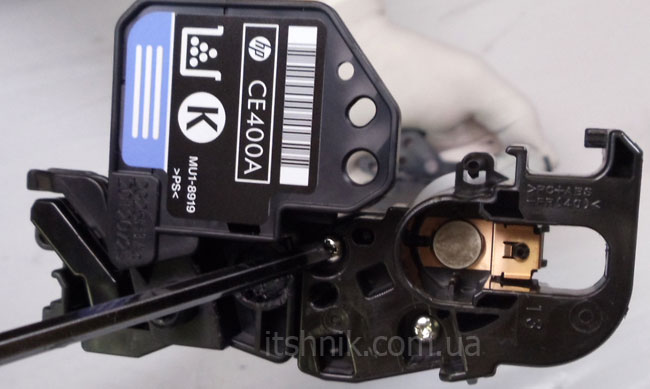

Тонерний відсік поки відкладемо і приступимо до розборки відходної частини картриджа. Викручуємо два шурупа і звільняємо замок, щоб зняти бокову кришку з боку чорної шестірні фотобарабана.

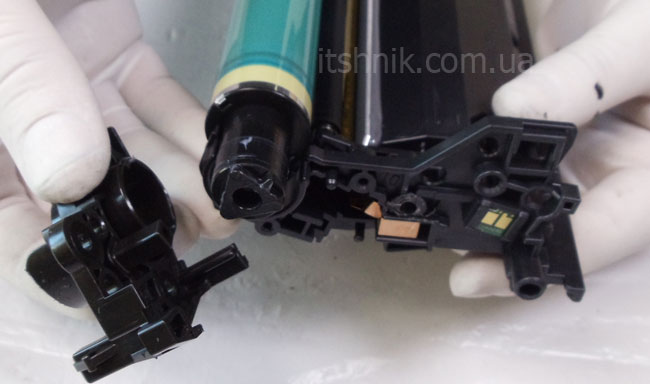

Кришка знімається легко. Відкладемо її в сторону.
З протилежного боку картриджа відкручуємо ще два шурупа і знімаємо бокову пластину. В цілому, ця пластина не завадить подальщій розборці картриджа, тому знімати її не обов'язково.

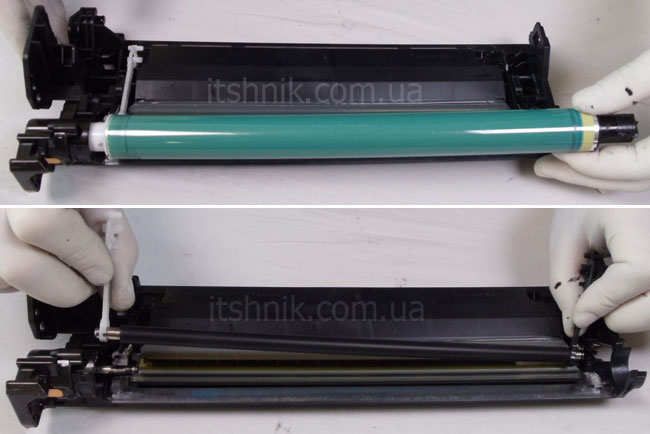

Витягуємо з посадочних місць фотобарабан і вал первинного заряду (PCR) разом з направляючими білого і чорного кольору:
Під валом первинного заряду розташоване лезо очищення (ракель), що закриває доступ до бункера для відпрацьованого тонера. Бункер обов'язково потрібно очистити від старого тонера. Якщо бункер не чистити, то накопичений відпрацьований брудний тонер рано чи пізно почне висипатися назовні з-під леза в процесі друку, утворюючи на аркуші брудні плями. Очистити бункер допоможе вакуумний (тонерний) пилосос, при цьому ракель можна не знімати. Якщо пилососа немає, то ракель потрібно зняти, а вміст бункера ретельно очистити.

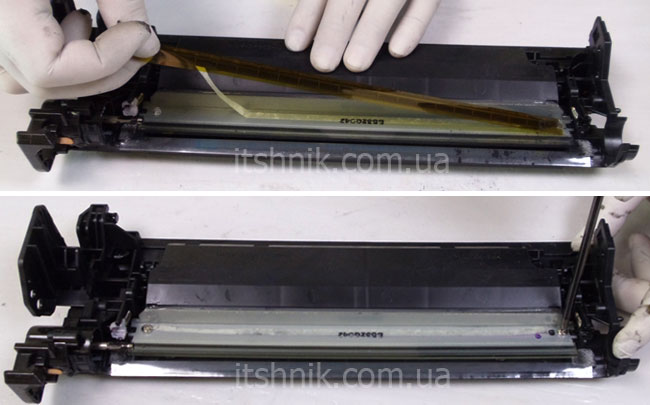

У картриджах HP 507A лезо очищення (ракель) складається з двох частин: власне лезо і щільна плівка жовтого кольору, приклеєна до поверхні леза. Для того, щоб зняти ракель, потрібно попередньо відклеїти цю жовту плівку. Знявши плівку, можемо відкрутити шурупи для чищення леза.

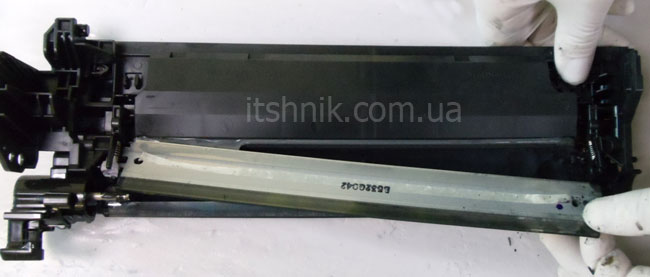

Ракель приклеєний до бункера шаром в'язкого щільного герметика. Відклеїти ракель від бункера дуже складно. В'язкий шар герметика можна надрізати з одного краю гострим ножем з міцним лезом. І саме з цього краю потрібно прикладати зусилля для підняття леза вгору і трохи в сторону спостерігаючи при цьому, як потихеньку відстає герметик від леза. Дуже важливо щоб герметик залишався на картриджі, надалі його можна буде обробити ізопропіллом і приклеїти нове лезо. Ми не рекомендуємо при кожній заправці знімати лезо, краще використовувати тонерний пилосос.

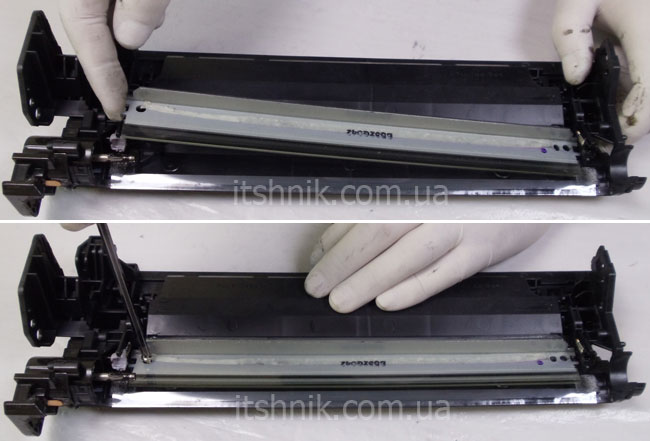

Ретельно чистимо відсік картриджа від відпрацьованого тонера, потім встановлюємо лезо очищення і фіксуємо його шурупами. Крайку леза очищення рекомендується присипати тонким шаром старт-пудри або тонким шаром тонера відповідного кольору. Це необхідно для плавного обертання фотобарабана при першому старті після зборки картриджа. При відсутності такого роду змазки фотобарабан може заклинити. Якщо фотобарабан заклинить, він може порвати силіконову кромку леза очищення, або в гіршому випадку вивести з ладу шестерні принтера.

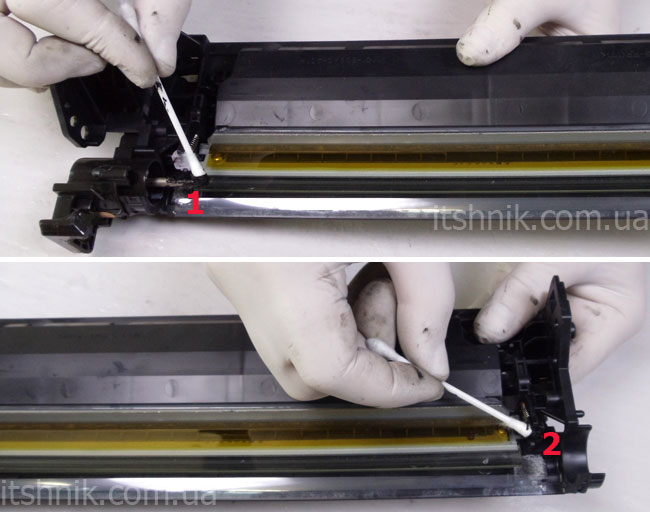

Після того, як буде встановлено лезо очищення, повертаємо на місце жовту плівку. Попередньо можна протерти ізопропіловим спиртом клейку основу леза очищення. Таким чином буде відновлено клеючий шар. Перед тим, як встановити на свої місця фотобарабан і вал PCR, змастимо струмопровідним мастилом контактну вісь барабана (1) і чорну втулку вала первинного заряду (2):

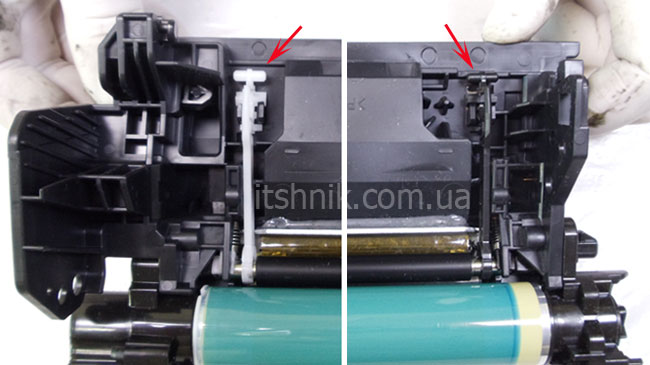

Потім встановлюємо вал первинного заряду і фотобарабан. Напрямні вала заряду повинні зафіксуватися в своїх посадочних місцях по обидва боки.
На даному етапі можна замінити чіп на новий:

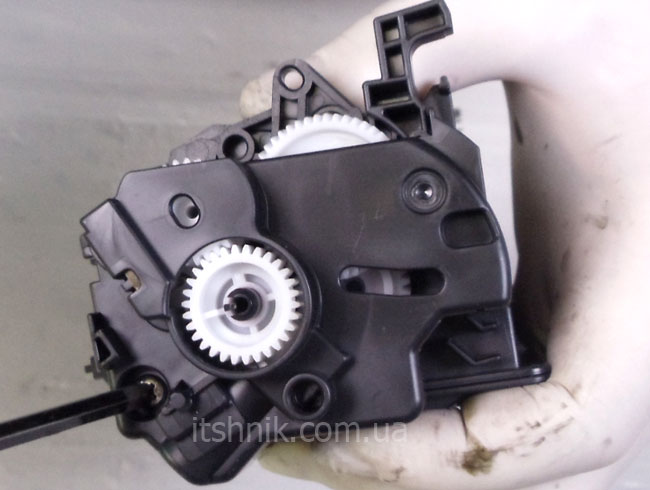

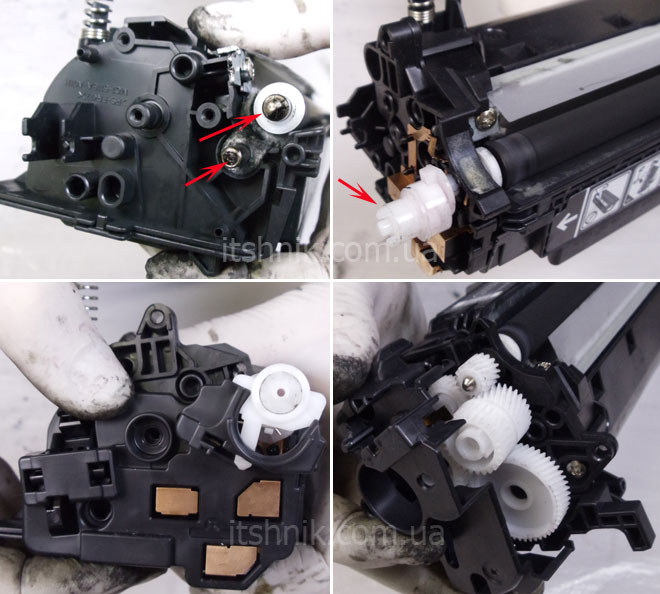

Зібраний відходний відсік картриджа можна відкласти в сторону і приступити до розборки тонерного відсіку. Розкрутимо шуруп, що фіксує бокову кришку з боку шестерень картриджа.

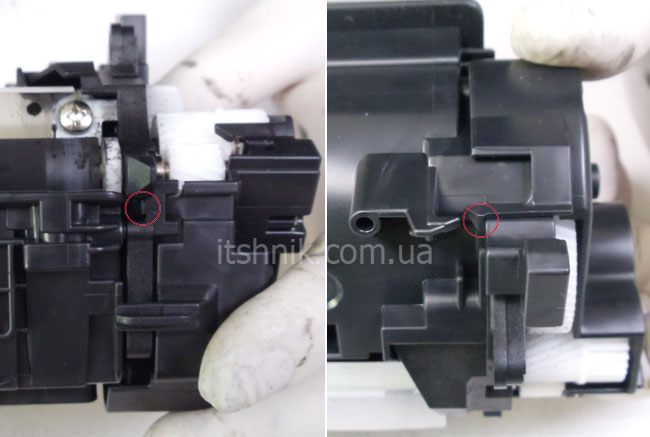

Потім звільнимо два замки, які утримують кришку з боків. Досить трохи втиснути їх всередину і зняти кришку:

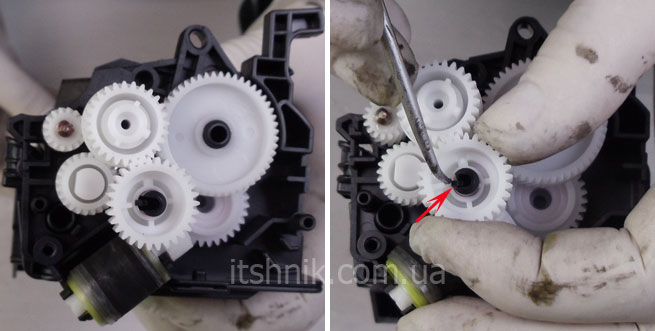

Під боковою кришкою розташовані шестерні. Знімаємо їх, починаючи з самої верхньої. Чорний замок трохи вдавлюємо всередину і витягаємо штифт назовні. Потім послідовно знімаємо інші шестерні, залишивши на місці тільки саму нижню шестерню. Чеку, намотану на рулетку, теж можна зняти.

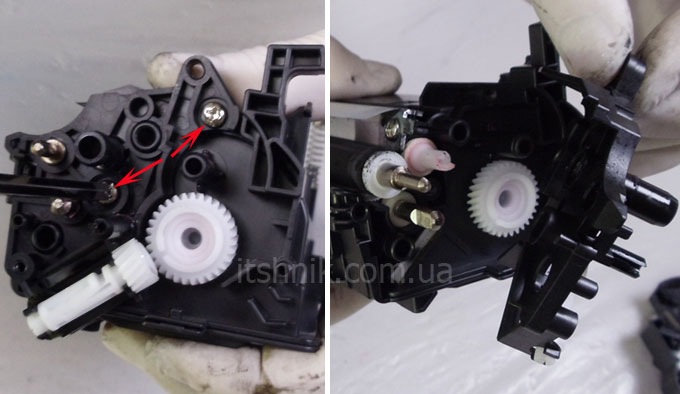

Далі відкручуємо шурупи і знімаємо проміжну бокову кришку:

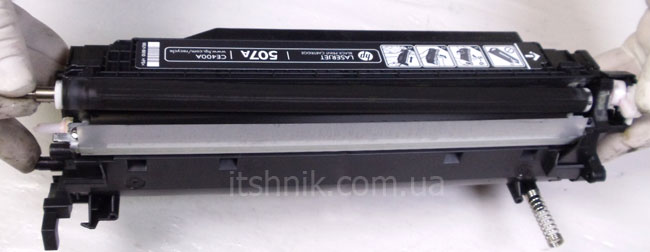

Тепер знімаємо "магнітний" вал проявки (Developer Roller):

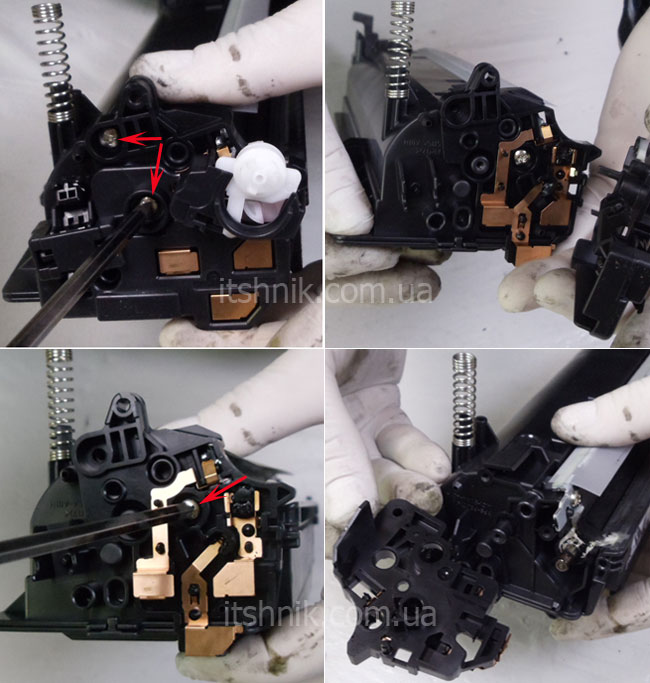

Тепер потрібно зняти бокову кришку і контактну пластину з протилежного боку картриджа. Для цього відкрутимо два шурупа і знімемо бокову кришку. Потім відкрутимо шуруп, що фіксує пластину з контактною групою, і знімемо останню:

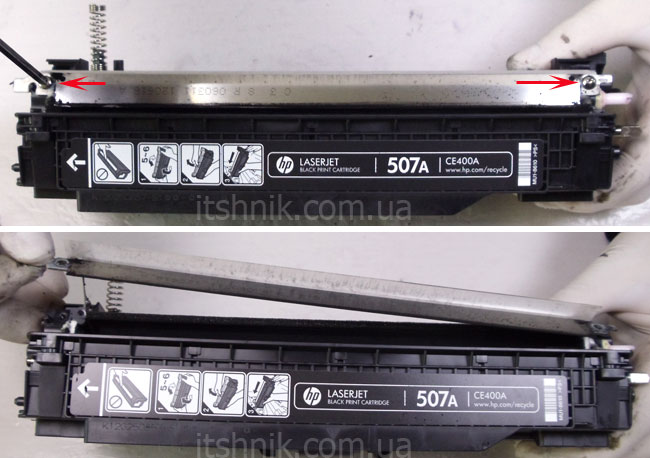

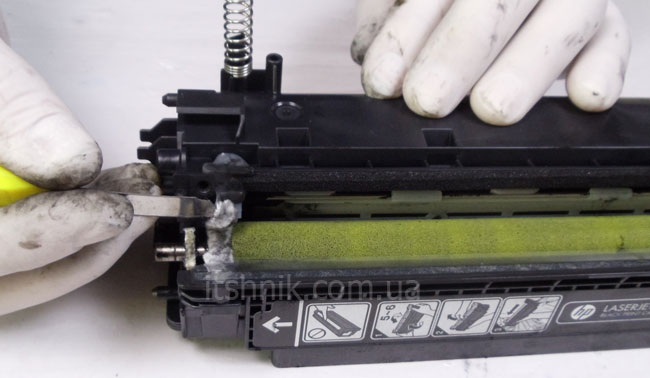

Доступ до дозуючого леза відкрили, тепер його можна зняти. Відкручуємо шурупи на кінцях леза. Зауважте, дозуюче лезо кріпиться до корпусу картриджа тим же клейким герметиком, що і лезо очищення. Різниця лише в тому, що на цей раз герметик розподілений не по всій довжині леза, а тільки на його кінцях. Тому дозуюче лезо відклеюється простіше, ніж для чищення. Отже, утримуючи дозуюче лезо за самий край, акуратно піднімаємо його, намагаючись не зігнути в процесі роботи.
Далі потрібно зняти поролоновий ролик подачі тонера, щоб відкрити доступ до тонерного відсіку. Якщо при візуальному огляді ви бачите, що поролоновий ролик не зношений, то витягти його потрібно так, щоб він залишився придатним до використання. Для цього треба акуратно відклеїти повстяний ущільнювач вала проявки і з-під нього витягти фетровий ролик подачі тонера.

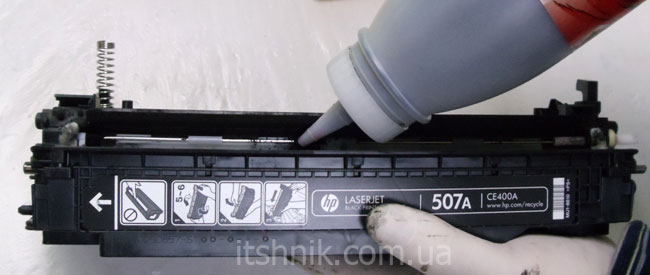

Доступ до тонерного відсіку відкрили, тепер можна очистити його від залишків сторого тонера і заправити новим тонером. Тонер HP551-135B-KOS розрахований на заправку картриджа стандартної ємності. Для картриджа підвищеної ємності потрібно буде використовувати дві банки тонера.

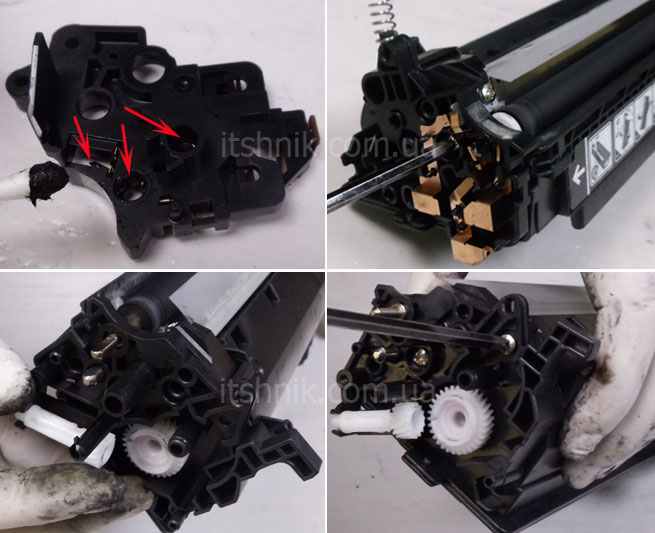

Після того, як картридж буде заправлений, повернемо на місце ролик-дозатор, лезо дозування і вал проявки. Перед тим, як встановити на місця контактну пластину і пластину кріплення шестерень, рекомендується змастити свіжим струмопровідним мастилом мідні контакти, як зазначено на фото нижче. Потім можна встановити і зафіксувати контактну групу і пластину кріплення шестерень.

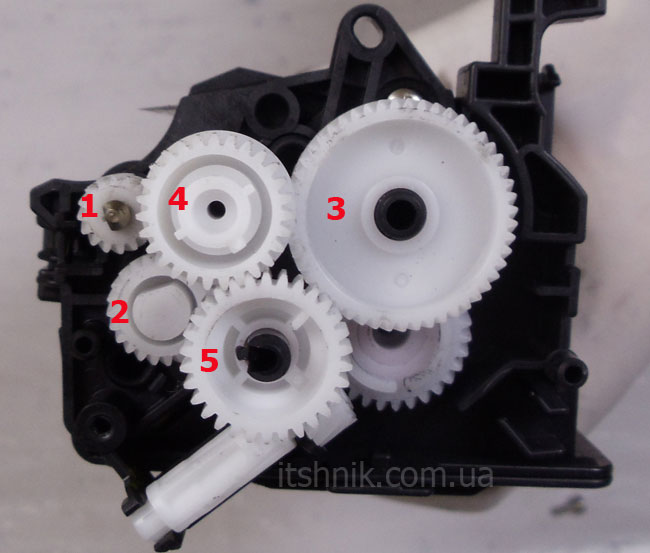

Далі збираємо шестерні. Порядок складання наступний:

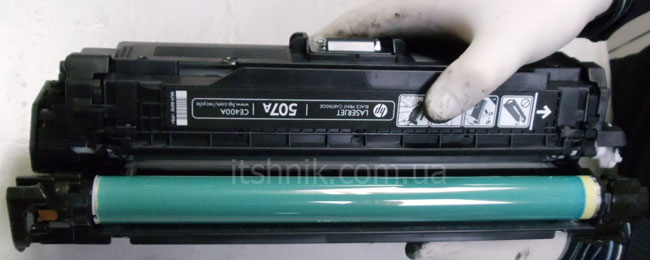

Тепер можна об'єднати дві половини картриджа.

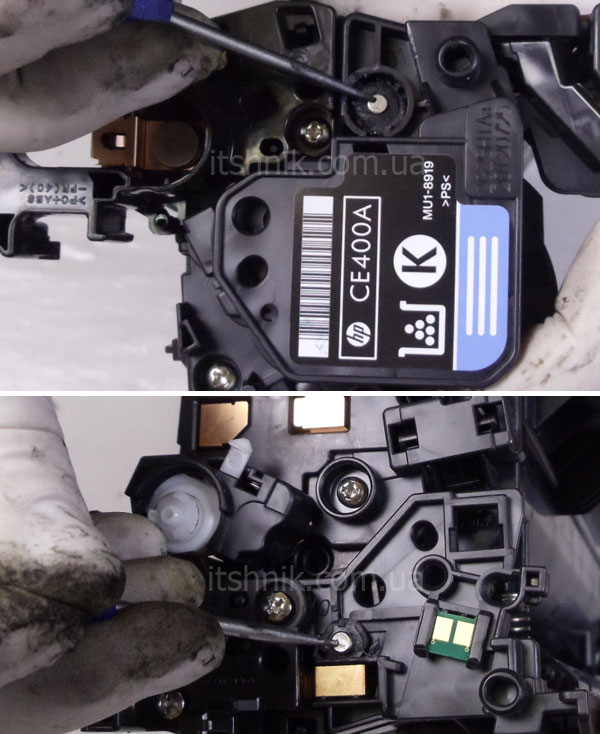

Встановлюємо на місця металеві штифти з обох боків:

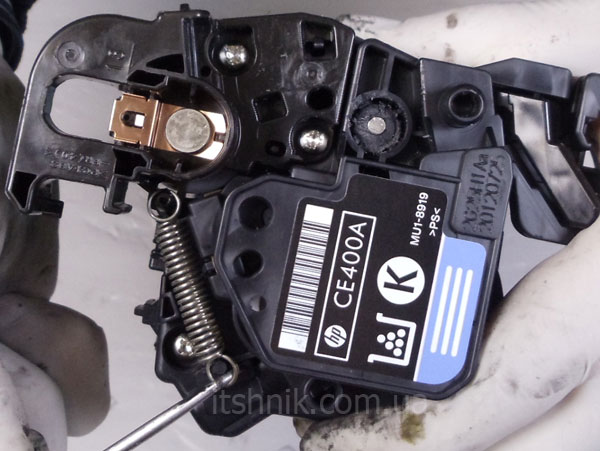

І надягаємо на місце пружину кріплення:

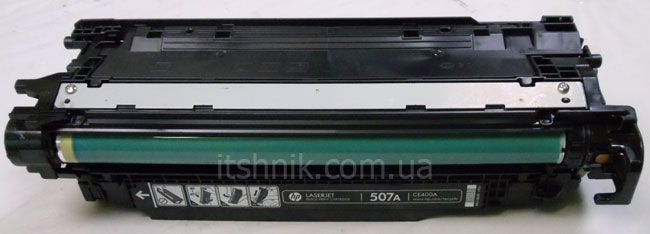

Картридж готовий.
Дата першої публікації - 20 квiтня 2014
