Заправка картриджей HP 201A (CF400A, CF401A, CF402A, CF403A), Canon 045 для Color LaserJet Pro M252, M277, M274

В 2015 году компания Hewlett-Packard представила аппараты Color LaserJet Pro M252dw, M252n, M274n, M277n, M277dw. Затем в продаже появились аналогичные аппараты Canon i-SENSYS LBP611, LBP612, LBP613, MF631, MF632, MF633, MF634, MF635.

В этой линейке принтеров используются картриджи нового поколения с многократной защитой от перезаправки: HP № 201А – картриджи стандартной емкости CF400A Black, CF401A Cyan, CF402A Yellow, CF403A Magenta и HP № 201Х – увеличенной емкости CF400X black, CF401X cyan, CF402X yellow, CF403X magenta. И картриджи Canon 045 (Black, Cyan, Yellow, Magenta).

Картриджи, разработанные на базе технологии JetIntelligence, с использованием химического тонера HP ColorSphere 3, обеспечивают не только высокое качество отпечатков, но и «защиту от злоумышленников» - так Hewlett-Packard называет представителей индустрии заправки и регенерации картриджей.

Итак, обо всем по порядку. Нам предстоит ознакомиться ближе со всеми степенями защиты картриджа HP 201A / Canon 045.

Первое, что мы увидим, приступив к разборке картриджей – это цельные швы. На боковых крышках нет ни привычных шурупов, ни крепежных штифтов, только цельный пластик. Первая степень защиты от вскрытия – звуковая пайка швов. На одной из боковых крышек (с противоположной от чипа стороны) есть пружина, удерживающая отсеки картриджа. Аккуратно снимаем эту пружину.

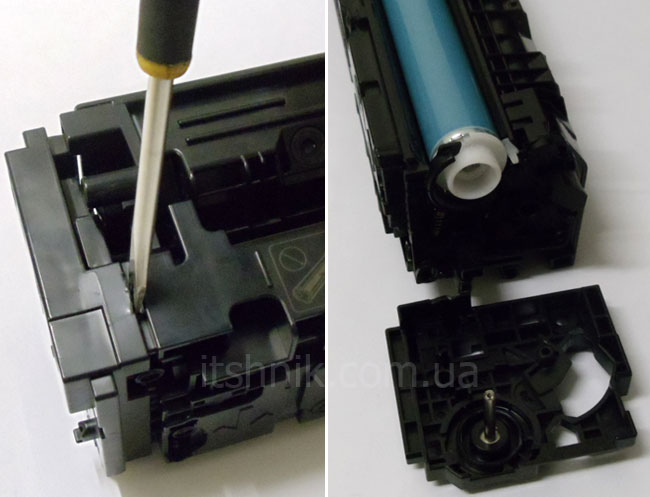

 После пружины нужно снять саму боковую крышку. Обычно боковые крышки закреплены внутренними "зубцами". В картридже HP 201A / Canon 045 таких "зубцов" нет. Крышку придется сломать. Не пугайтесь, ломать нужно в строго определенном месте, и сделать это можно с помощью плоской отвертки. Аккуратно сдвигаем крышку, прилагая при этом усилие, пока сварной шов не разойдется.

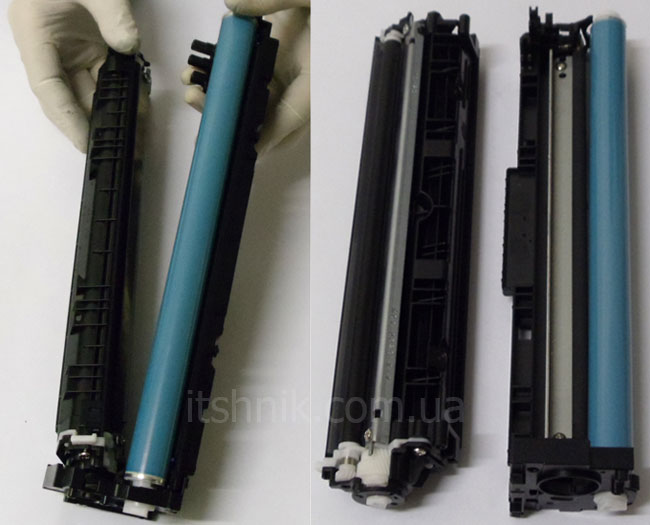

 Сняв боковушку, можем разделить картридж на две части:

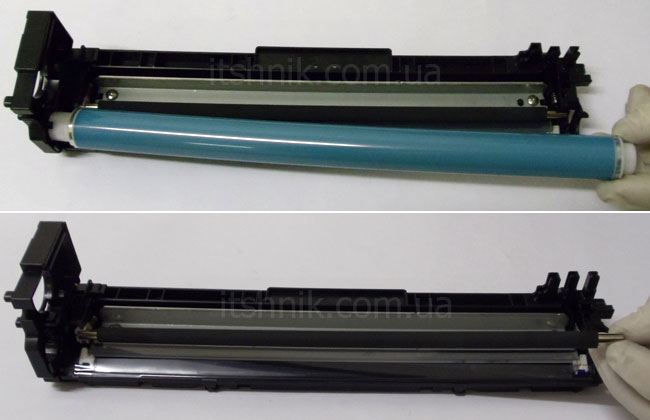

 Разбирая отсек для отработанного тонера, последовательно снимаем фотоцилиндр и вал первичного заряда.

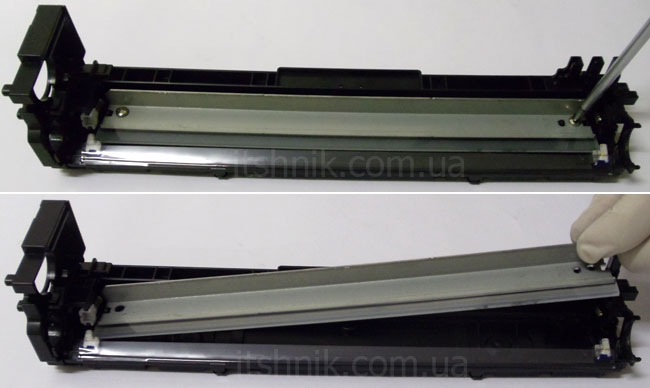

 Снимаем лезвие очистки HP 201A, открывая доступ к нише отсека для отработанного тонера.

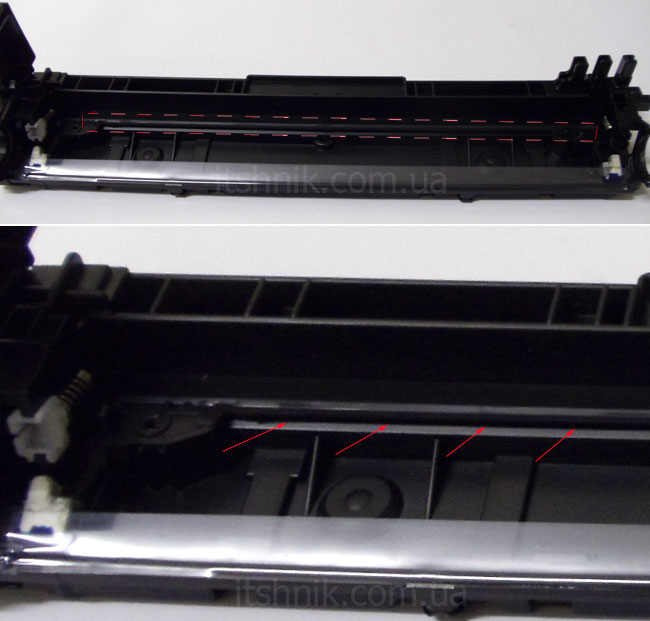

 Раскрыв отсек, удаляем весь отработанный тонер. Внутри этого отсека есть тонкая полоса силиконового липкого герметика. Она уплотняет промежуток под лезвием очистки, препятствуя утечке отходов из ниши отсека наружу. Похожий герметик раньше можно было встретить в картриджах серии HP 507A (507X) - CE400A, CE401A, CE402A, CE403A. Но в картриджах ближнего сегмента, например HP 125A, 126A, 128A и даже в серии HP Pro 200 силикона не было, был более привычный поролон и фетровые уплотнители. Силикон же, в отличие от поролона, создает дополнительную степень защиты от проникновения внутрь картриджа. Силикон изначально имеет синюю окраску, однако из-за контакта с тонером обретает соответствующий цвет:



 Если силикон промыть спиртосодержащей жидкостью, он снова станет синим:

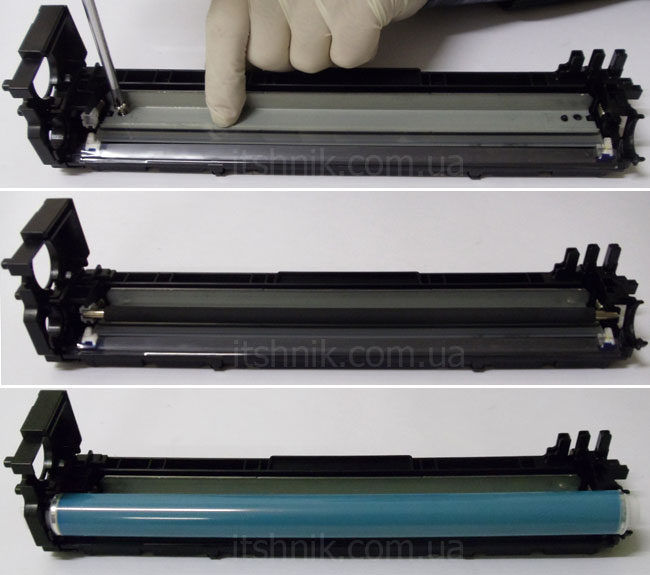

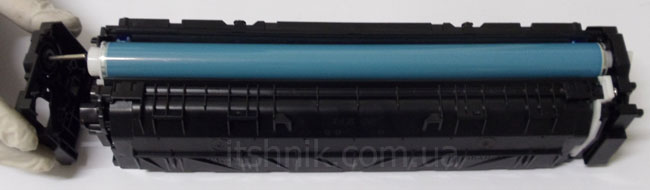

 После очистки отсека для отработанного тонера, можно его собрать и отложить пока в сторону. Собираем отсек в обратном порядке – лезвие очистки, вал первичного заряда и фотобарабан последовательно возвращаем на места.

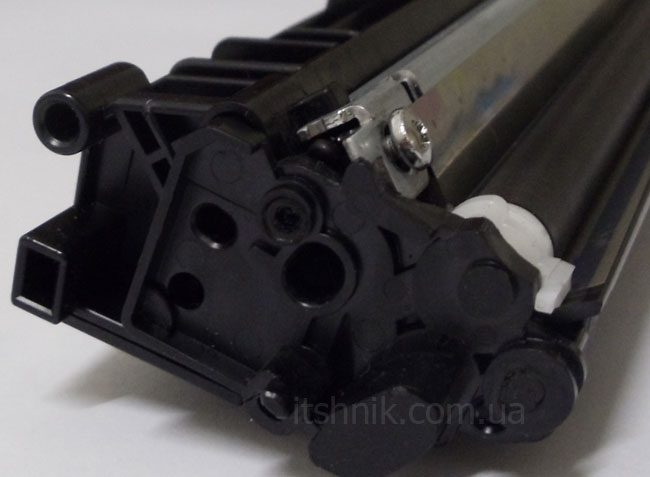

 Далее приступаем к разборке тонерного отсека картриджа. С одной из боковых сторон мы снова не встретим ни одного шурупа. Пластик цельный, раскручивать ничего не придется. В картриджах предыдущих серий на этом месте располагается контактная пластина с медными токопроводящими элементами, которые питают токопроводящие торцы валов картриджа. В картридже HP 201A (201X) такой пластины нет. Поэтому можно предположить, что перед нами проводящий пластик:



 С противоположной стороны обнаруживается пара шурупов. Откручиваем оба, чтобы снять черную защитную пластину со стороны шестерней.

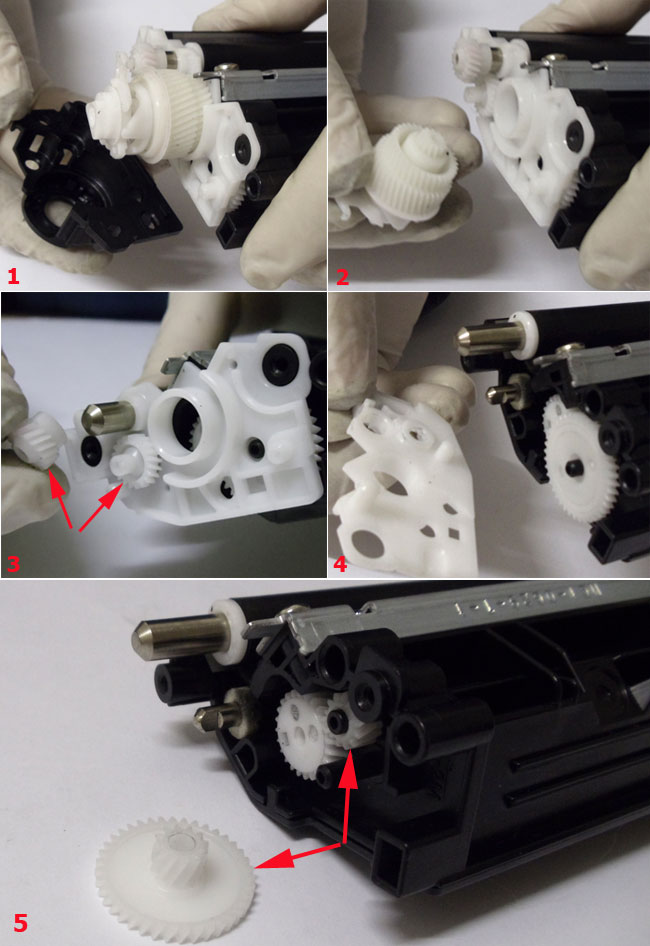

 Под защитной пластиной расположены несколько шестеренок, в том числе одна сборная (ее составные части будут показаны чуть ниже). Снимаем сборную шестерню, промежуточную белую направляющую и две шестеренки под ней – большую и маленькую.



 Теперь можно снять вал проявки (developer roller). После вала проявки очередь дошла до лезвия дозирования. И на данном этапе разборки картриджа нас ждет сюрприз от разработчиков, очередная степень защиты.

УВАГА! ВНИМАНИЕ! ATTENTION! ACHTUNG!

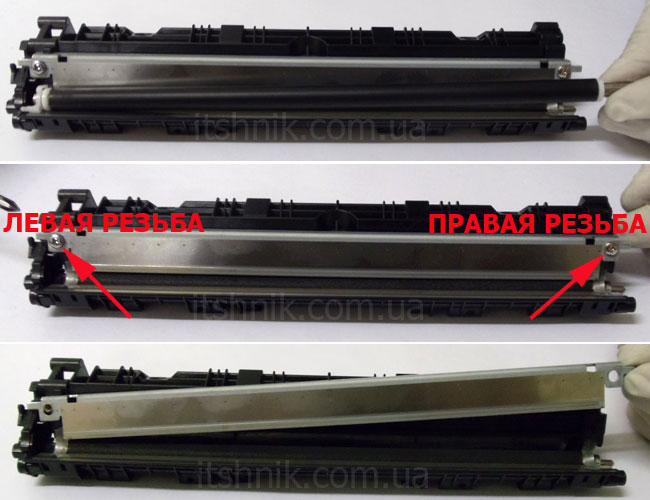

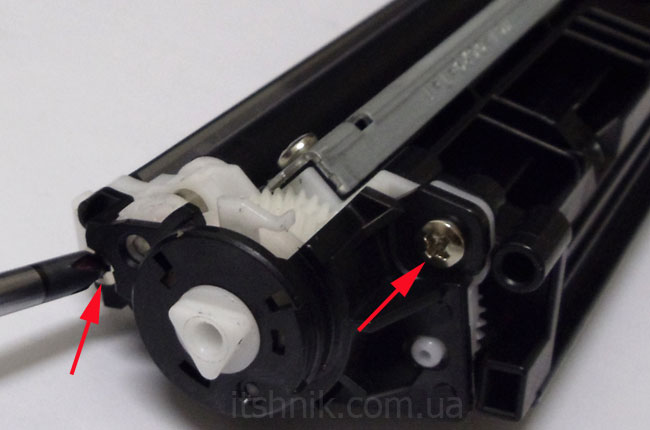

Шурупы, фиксирующие лезвие, имеют разностороннюю резьбу: один шуруп - с правой резьбой, другой – с левой. Поэтому, если крутить отверткой в одном и том же направлении, вполне можно сорвать резьбу с одной из сторон. Будьте внимательны на этом этапе!

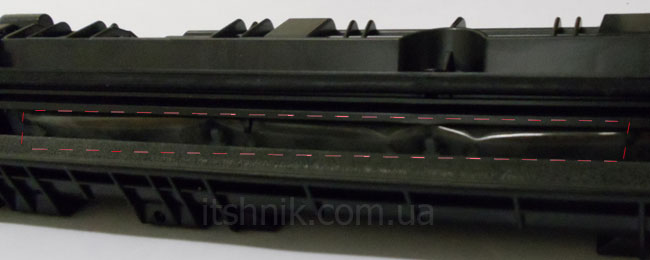

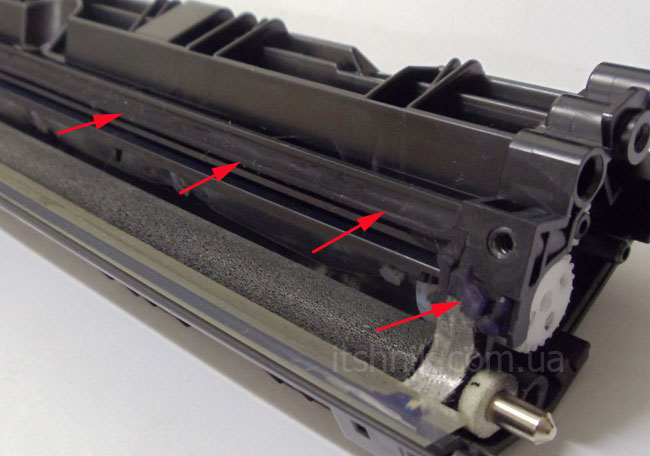

 Под лезвием дозирования мы снова видим силиконовый герметик, проклеенный по периметру бункера. Поскольку герметик соприкасался с тонером, то приобрел окраску, соответсвующую цвету тонера.

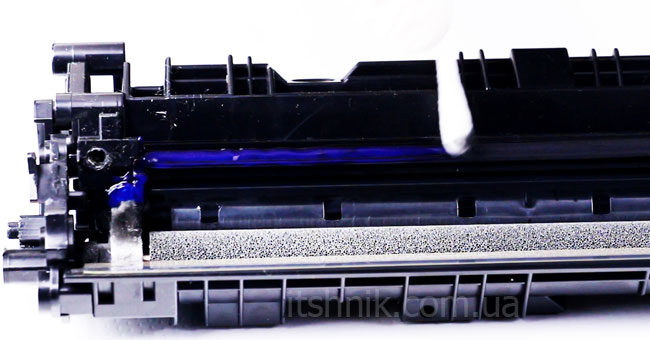

 И если герметик промыть, мы снова видим, что изначально он имеет синий цвет:



 Также под дозирующим лезвием расположен поролоновый ролик подачи тонера. Снимать его не нужно. Ролик примыкает непосредственно к тонерному бункеру, внутри которого вы увидите прозрачную жесткую пленку в виде шторки. Эта пленка на самом деле - чека, в обычных картриджах отделяющая тонер от магнитного вала. Обычно ее принято срывать перед эксплуатацией нового картриджа. В случае с картриджем HP 201 чеку срывать не нужно (просто не получится). Она устроена таким образом, что после первого старта нового картриджа превращается в инструмент перемешивания тонера в бункере перед подачей его на поролоновый ролик и вал проявки. Это еще одно новшество в картриджах HP 201, и это очередная степень защиты, поскольку плёнка препятствует доступу в бункер, попросту мешая засыпать тонер внутрь отсека.

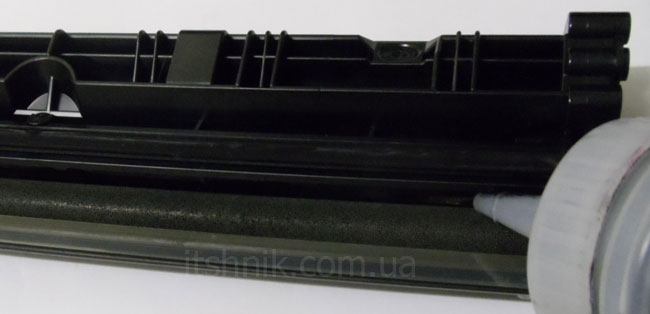

 Тонер можно засыпать под шторку, прокрутив ее в более-менее удобное для заправки положение. Иного способа добраться к бункеру - нет. Никаких пробок по бокам, никаких широких отверстий для засыпки тонера в этих картриджах не предусмотрено. Тонер засыпаем долго и терпеливо с помощью лейки с узким носиком. Для заправки используем тонер производства Static Control Components - черный HM452-50B-KOS-P Black, синий HM452-50B-COS-P Cyan, красный HM452-50B-MOS-P Magenta, желтый HM452-50B-YOS-P Yellow.

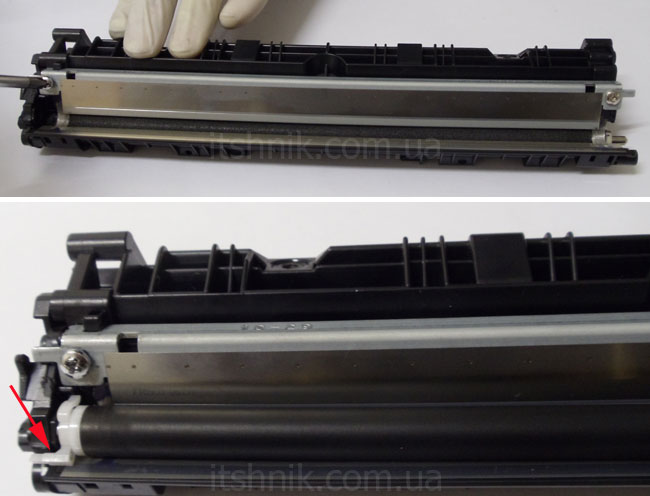

 Далее можно вернуть на место дозирующее лезвие и вал проявки. Закрепляя лезвие шурупами, помним, что они с разносторонней резьбой. Крючковатую втулку вала (белого цвета) устанавливаем правильно.

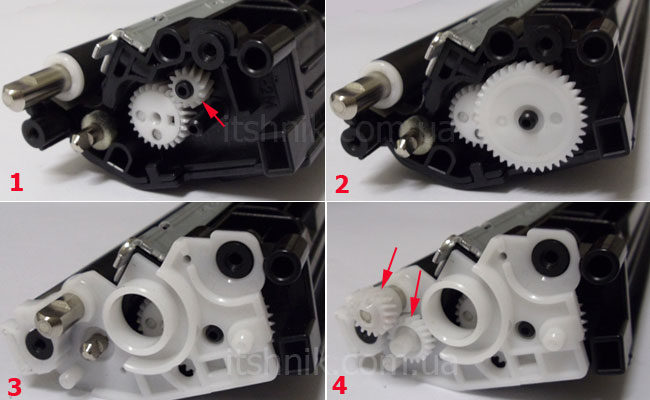

 Поочередно возвращаем на место шестеренки, промежуточную направляющую:

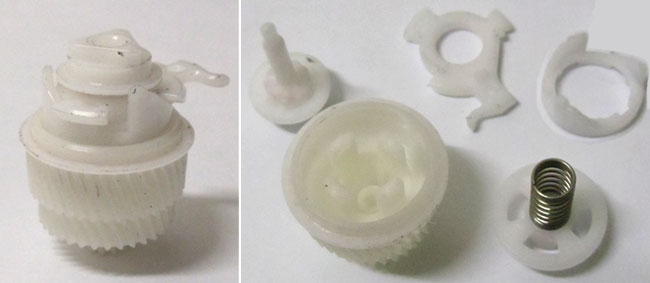

 Затем устанавливаем сборную шестерню. Кстати, вот она и в разобранном виде:

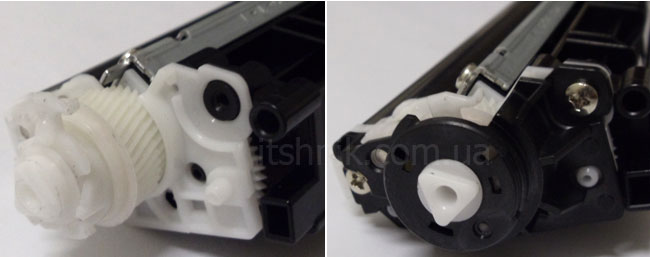

 Разбирать эту шестерню не нужно. Наоборот следите, чтобы она не рассыпалась в руках. Установив на место сборную шестеренку, закрепляем ее черной направляющей и двумя шурупами.

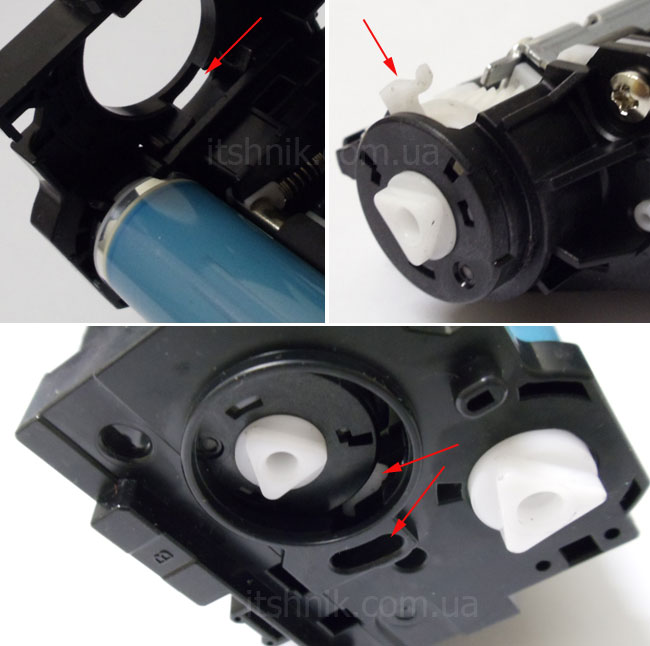

 Дальше можно соединить два отсека картриджа. Для этого проделаем небольшой трюк. На фото ниже указана щель (слева) и крючок (справа), которые должны стремиться друг к другу в момент соединения двух частей картриджа.

  Соединенные половинки картриджа закрываем боковой крышкой, той самой, которую пришлось сломать вначале. Напоминаем, никаких шурупов для фиксации здесь нет. Место разлома можно зафиксировать, например, каплей клеевого пластика.

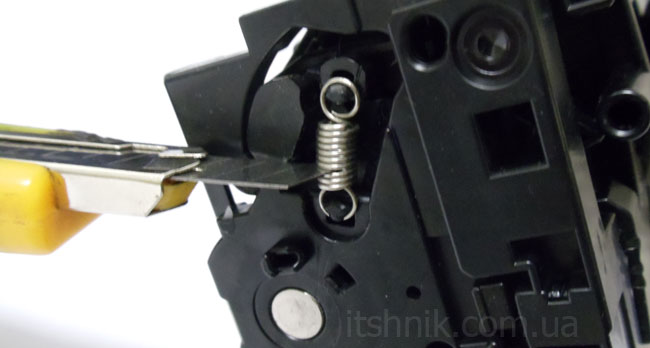

 Дальше нужно вернуть на место пружину. Натягивать ее удобно ножом или плоской отверткой.

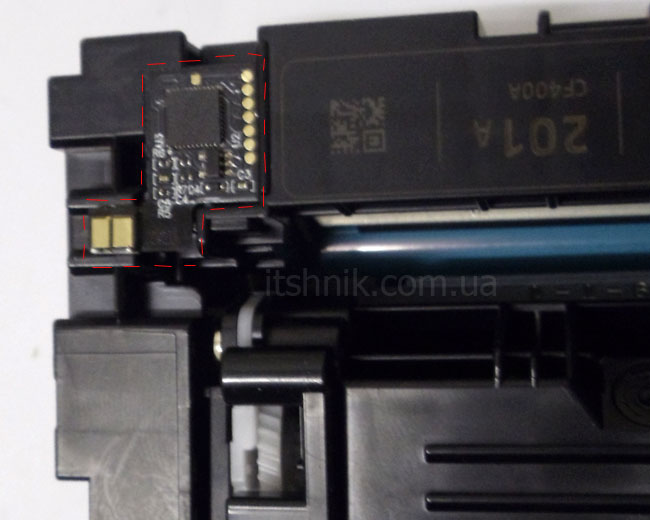

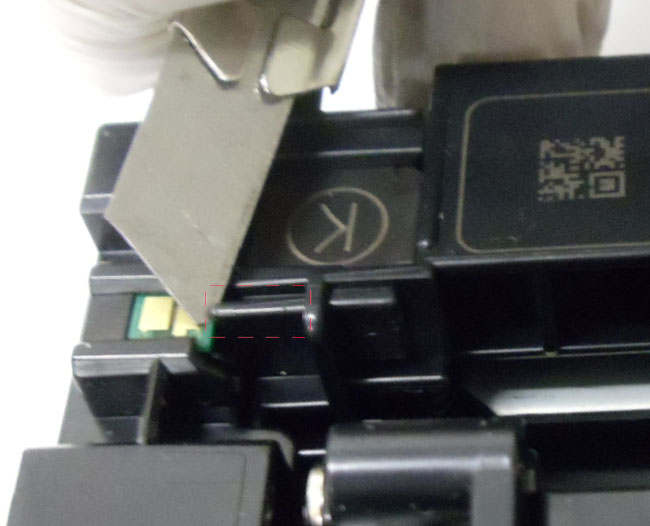

 Осталось заменить чип на новый. Здесь сталкиваемся с еще одной степенью защиты от перезаправки. Чип заблокирован в своем посадочном месте пластиковой перегородкой. Для того, чтобы извлечь отработанный чип, нужно срезать эту перегородку.

 Затем можно установить новый чип. В целом, затрагивая тему чипов HP 201, отметим, что на стартовых картриджах HP M252/M277/M274 по всей видимости установлены не чипы, а муляжи чипов. Если сравнивать «родной» чип со стартового картриджа и новый чип от разработчиков чипов, то можно заметить отсутствие микросхем с программной частью на «родных» чипах и наличие таковых на новых чипах.

  Ну вот и все. Картридж заправлен, готов к работе.

Дата первой публикации - 3 Декабря 2015
Данная публикация носит ознакомительный характер. Менеджеры интернет-магазина не предоставляют консультаций по вопросам заправки / ремонта картриджей и печатающей техники
