В семействе Samsung есть два родственных картриджа - MLT-D104S и MLT-D1043S, которые имеют одинаковое строение, форму, ресурс, и отличаются только предустановленным чипом, который определяет принадлежность картриджа к тому или другому принтеру.
После слияния HP и подразделения Samsung Electronics по выпуску печатающих устройств (в 2017 году), на рынке появились картриджи HP 106A (W1106A), которые можно заправлять по той же схеме, что и MLT-D104S / MLT-D1043S. Хотя эти картриджи и не являются копиями (внутренние сменные запчасти у них разные), но внешне они действительно очень похожи друг на друга.
Картридж MLT-D104S предназначен для принтеров Samsung ML-1660, ML-1665, ML-1865, ML-1667 и МФУ SCX-3200, SCX-3205 и SCX-3207. Ресурс картриджа - 1500 копий при 5-% покрытии тонером листа формата A4 (согласно стандарту ISO/IEC 19798).
Картридж MLT-D1043S предназначен для использования в принтерах Samsung ML-1661, ML-1670, ML-1671, ML-1675, ML-1676, ML-1860, ML-1861, ML-1865, ML-1866. Картридж MLT-D1043S предназначен для использования только на территории Украины. Ресурс картриджа - 1500 страниц.
Картридж HP 106A (W1106A) предназначен для принтеров серии Hewlett-Packard Laser 107a, 107r, 107w и МФУ MFP 135a, 135r, 135w, 137fnw.
Стартовые картриджи Samsung заполнены лишь на 700 страниц, то есть на половину заявленного ресурса. Стартовый картридж – это картридж, поставляемый в комплекте с принтером при покупке.
Картриджи D104S / D1043S / W1106A можно заправлять по одинаковому алгоритму. Данная инструкция создана на основе картриджей D104S и D1043S.

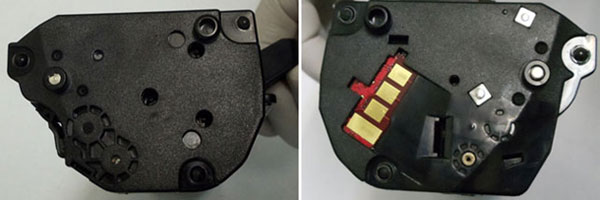

Корпуса оригинальных картриджей скреплены не привычными шурупами, а пластиком. Внешне корпус картриджа выглядит клееным. На фото показаны боковые крышки картриджа со стороны шестеренок и со стороны чипа на примере MLT-D1043S:
Фронтальная сторона картриджа также склеена пластиком:

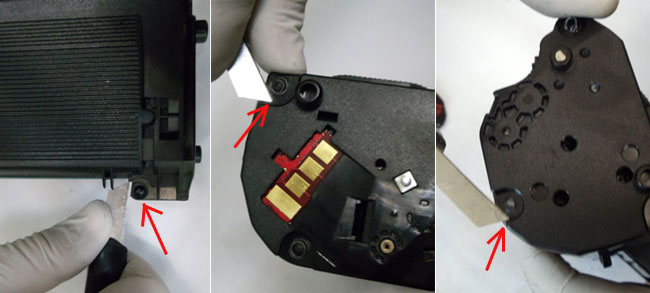

Для того, чтобы вскрыть картридж, понадобится нож и инструмент с плоским тонким наконечником. Срезаем ножом пластик в узлах скрепления корпуса:
Срезав ножом заклепки, можете снять боковые крышки. Для их снятия потребуется плоский тонкий инструмент, с помощью которого крайне аккуратно нужно проникнуть в местах так называемых «швов» и отсоединить крышку от корпуса.

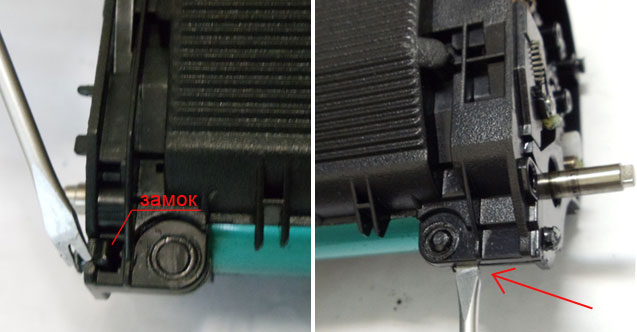

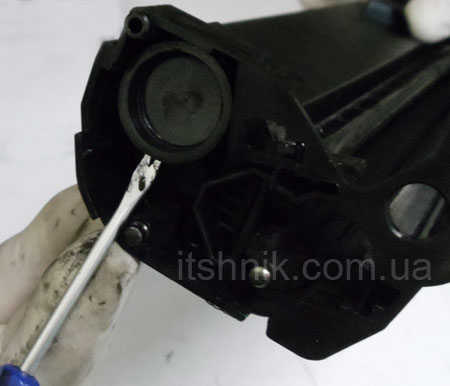

Затем последует разборка картриджа на две составные части, условно называемые «тонерный отсек» и «отсек отработанного тонера». С левой боковой стороны картриджа есть небольшой замок, который нужно аккуратно обойти, чтобы не сломать. С правой стороны картриджа снова понадобится помощь инструмента с плоским тонким наконечником для разъединения составных частей. Особенно аккуратно работайте с правой частью корпуса, так как плоский инструмент, под воздействием излишних усилий, может легко сорваться в сторону и повредить фотобарабан.

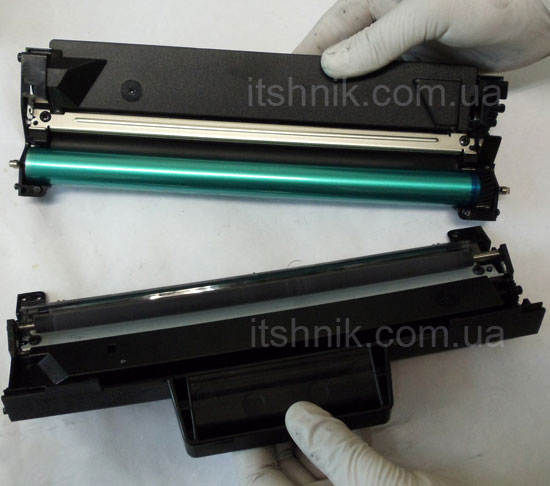

Сняв все опорные крепления, разъедините картридж на две части:

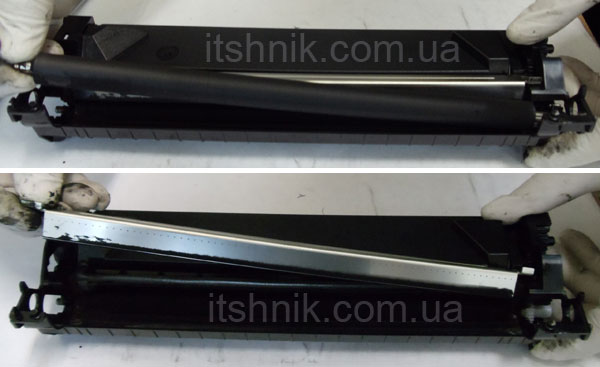

Отложим в сторону тонерный отсек картриджа и примемся за дальнейшую разборку отсека для отработанного тонера. Прежде всего, снимаем вал первичного заряда (PCR):

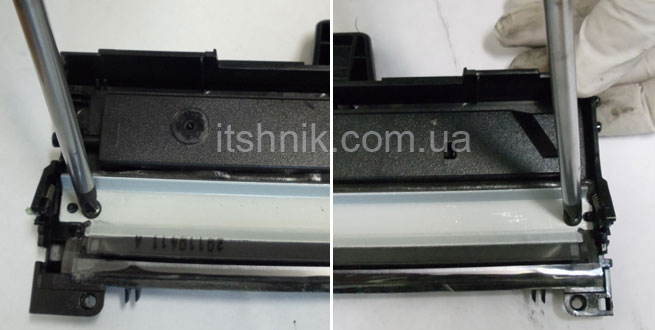

После вала PCR следует снять чистяще лезвие (ракель) с помощью крестовидной
отвертки. В нашем интернет-магазине можно купить лезвия очистки двух поколений - для "старых" и "новых" картриджей Samsung MLT-D104S / MLT-D1043S. Они отличаются длиной металлического основания. Ракель SAM104BLADE имеет длину 251 мм, а ракель SAM104BLDNS - 246 миллиметров, и соответствует должным образом новому поколению картриджей. Эти лезвия не совместимы с картриджем HP W1106A.

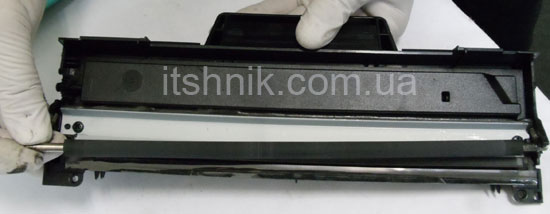

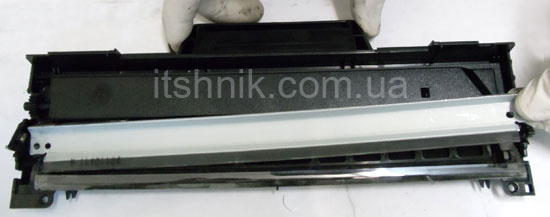

Тщательно очищаем бункер от остатков старого тонера. Ракель нужно очистить от остатков тонера мягкой салфеткой. После очистки бункера следует сборка отсека в обратной последовательности. Возвращаем очищенное лезвие:

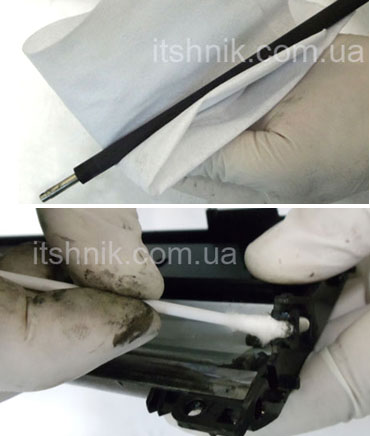

Вал PCR очищается салфеткой, смоченной изопропиловым спиртом. Очистить также следует боковые крепления вала первичной зарядки:

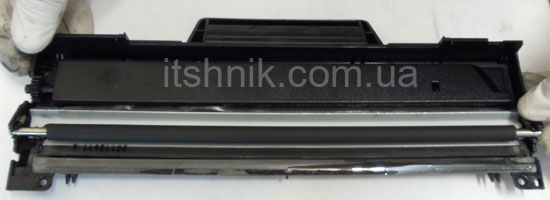

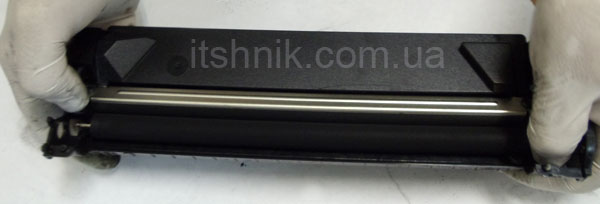

Устанавливаем вал PCR в чистые посадочные места отсека:

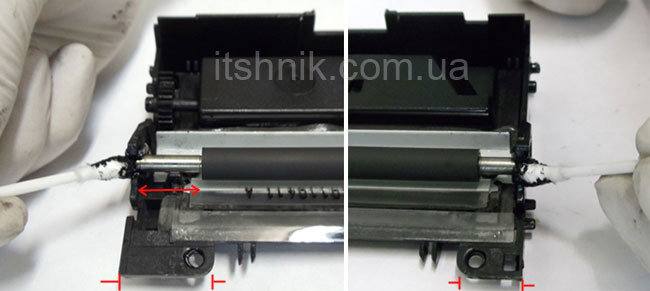

После нанесите небольшое количество токопроводящей смазки на контакты металлической оси вала. Обратите внимание на то, что вал PCR следует устанавливать длинной стороной металлической оси к длинному краю левой стороны картриджа:

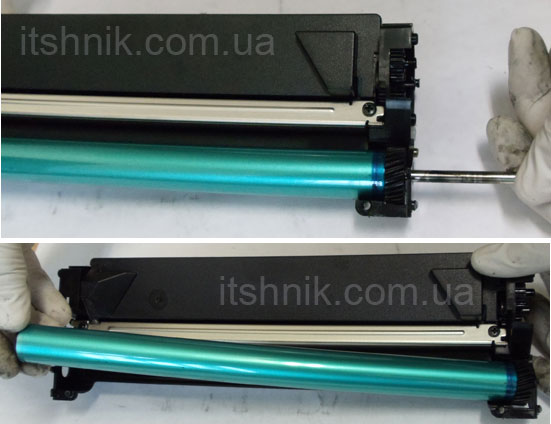

Далее займемся тонерным отсеком. Ось фотоцилиндра следует извлечь со стороны шестерни барабана (правая сторона) в направлении «слева направо»:

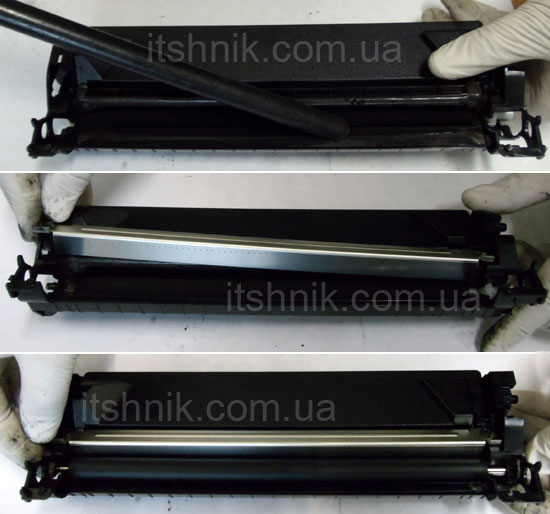

После извлечения фотоцилиндра следует раскрутить шурупы, удерживающие дозирующее лезвие картриджа. Поочередно аккуратно снимаем магнитный вал и дозирующее лезвие.
Снимаем крышку бункера и очищаем содержимое вакуумным пылесосом.
Нишу под магнитным роликом очищаем от старого тонера. Магнитный вал, шестеренку магнитного вала и лезвие дозирования очищаем, протираем салфеткой и устанавливаем обратно в свои посадочные места. Кромку лезвия дозирования обязательно нужно очистить от остатков запёкшегося тонера.

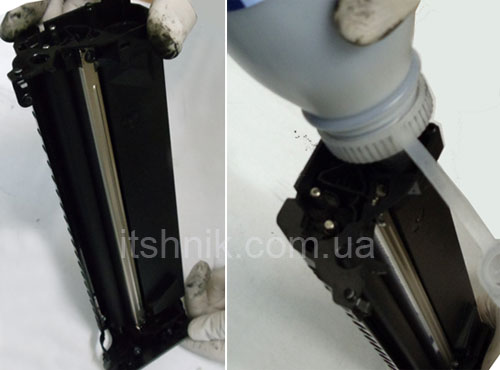

После того, как все детали отсека будут очищены от загрязнений и установлены обратно, последует заправка тонером. Для удобства процедуры временно надеваем правую боковую крышку (со стороны шестеренки магнитного вала). Крышка будет удерживать детали картриджа во время заправки тонером. Для картриджа D104S предлагаем комплект для заправки SAM1660-KIT, а для картриджа D1043S – комплект SAM1661-KIT. Картриджи D104S и D1043S можно заправлять тонером TRS1630-60B-OS (60 грамм) или тонером TRS1610-80B-OS (80 грамм). По качеству печати эффект будет одинаковым, поскольку свойства тонера обоих видов совпадают.
Засыпав тонер, закройте крышку бункера и прокрутите магнитный вал, добившись того, чтобы тонер распределился тонким равномерным слоем на его поверхности.

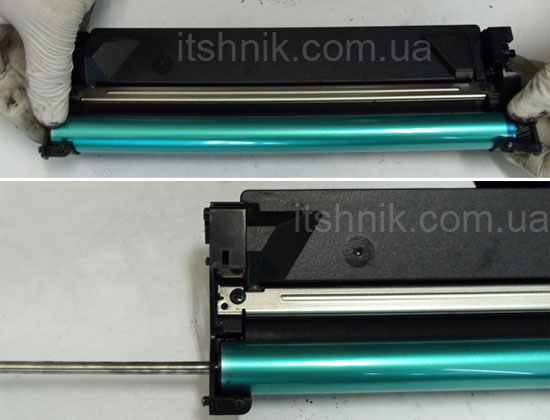

Затем снова снимите временно надетую правую боковую крышку отсека. Это необходимо для дальнейшей сборки картриджа. Далее устанавливаем на место фотобарабан. Заметьте, металлическую ось барабана следует устанавливать уже с левой стороны (со стороны барабана без шестеренки) по направлению направо.

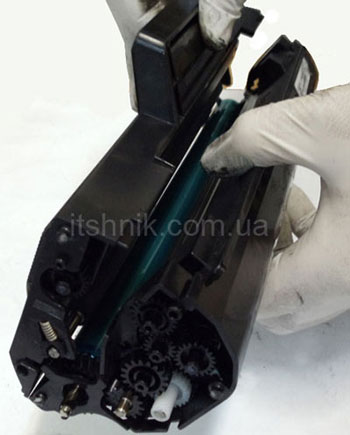

Соедините оба отсека картриджа воедино, затем наденьте правую боковую крышку (со стороны шестеренок, а не со стороны чипа).

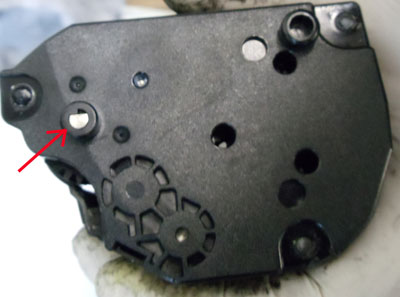

Ось фотобарабана должна попасть и зафиксироваться в отведённом для этого отверстии боковой крышки:

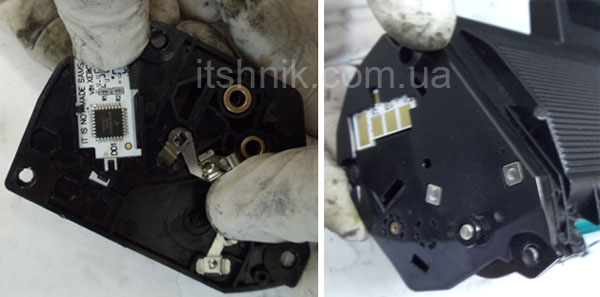

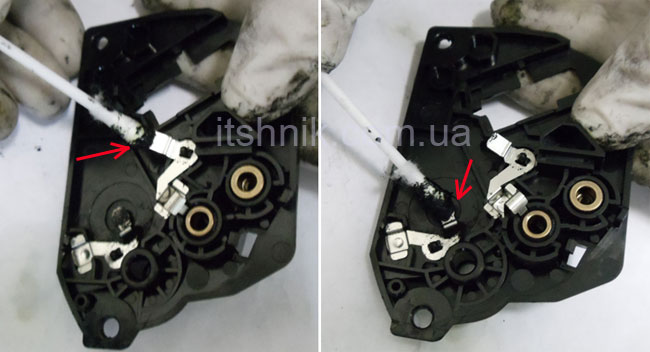

Дальше займемся левой крышкой. Нанесём небольшое количество токопроводящей смазки на контакты, как указанно на фото:
Затем установим новый чип (чип MLT-D104S, чип MLT-D1043S, чип W1106A) и наденем крышку на картридж.
Теперь более подробно остановимся на процедуре фиксации корпуса картриджа перед его эксплуатацией.
Картридж нужно обязательно зафиксировать. Существуют рекомендации по укреплению корпуса шурупами, а мы предлагаем использовать горячий пластик (клеевый пластик). Мы экспериментировали как с шурупами, так и с клеем, и остановились на последнем варианте, как наиболее оптимальном. Вовсе не фиксировать картридж категорически не рекомендуем, поскольку недостаточное укрепление корпуса картриджа может повлиять на качество печати, провоцируя дефекты на отпечатках.

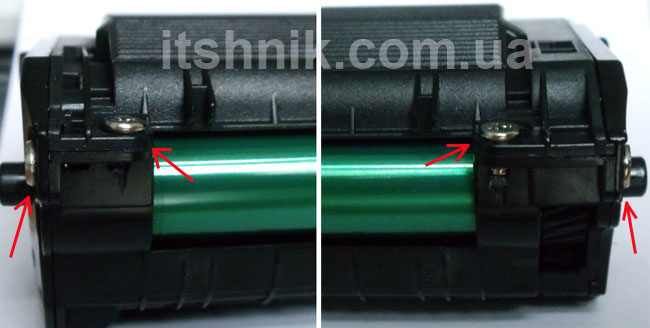

У способа с нарезкой резьбы есть свои недостатки. Помните, что резьба вовсе не предусмотрена в конструкции корпуса, и её нужно будет нарезать самостоятельно. Можно подобрать крепежные шурупы подходящего диаметра и длины, но не стоит упускать из виду тот факт, что данный способ фиксации никак не гарантирует качественного крепления корпуса при длительной эксплуатации картриджа. Резьба быстро сотрётся при повторных закручиваниях, и нарезать новую вы уже не сможете – этого не позволят скромные размеры посадочных мест. Способ фиксации шурупами подойдет тем, у кого нет в обиходе клеевого пистолета.

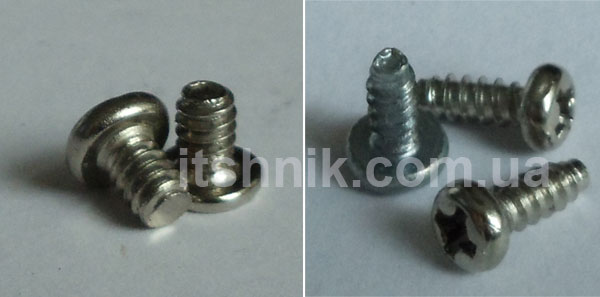

Если вы все же склоняетесь к резьбе, то для крепления используйте шурупы (винты с наружной резьбой большого шага и коническим концом), поскольку материал картриджа мягкий; отверстие под шуруп должно быть не глубже 5мм.; просверленное отверстие должно иметь диаметр, на четверть меньший диаметра шурупа.
Удобно использовать шурупы с плоской головкой и крестообразным шлицем (Филлипс).

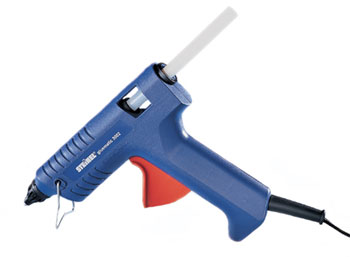

Если вы планируете заправлять картридж неоднократно, то удобнее будет склеивать картридж горячим пластиком, а не сверлить резьбу под шурупы. Для этого вам понадобится клеевый пистолет Glue Gan:

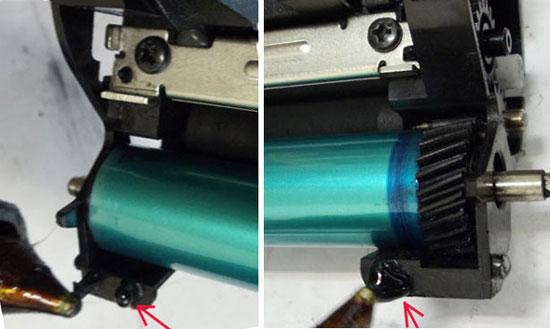

Сначала следует закрепить тонерный отсек с отсеком для отработанного тонера. Нанесите по маленькой капле горячего пластика на опорные выступы, как указанно на фото. Старайтесь не злоупотреблять количеством пластика, чтобы не создавать затруднений при повторной разборке картриджа.
Затем соедините оба отсека и удерживайте их до тех пор, пока пластик не остынет (около минуты).

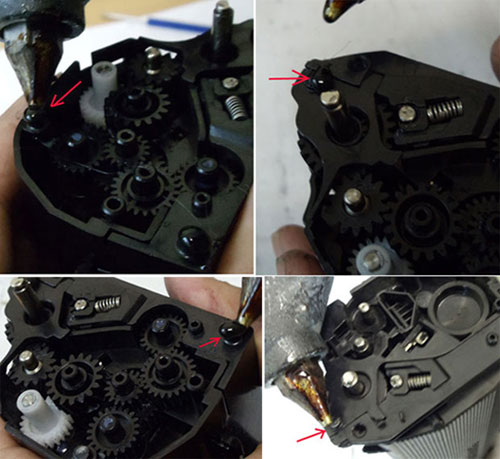

Теперь боковые крышки. Перед тем, как надеть их на картридж, нанесите небольшое количество (по капле) горячего клея на все опорные вершины. Наденьте крышки и удерживайте, пока клей не остынет.
Склеивание картриджа удобно тем, что оно не образует механических повреждений корпуса, и в дальнейшем картридж можно будет разбирать без особенных усилий.
Дата первой публикации: 20 Августа 2012
